PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 18:06

THIERRY67 a écrit:
bon j'ai voulu copier l'usine avec des étriers pas trop haut et trop proches des foureaux de fourches
comme cela l'étrier reste bien vertical et le refroidissement est meilleur ,

pour allèger l'esthétique , je ferais des evidements et perçages ....
au centre .

c'est pas a cause de l'esthetique que je trouvais les platines trop longues , mais a cause de la solidité du bazard ,plus les plaquettes sont loin de l'endroit du serrage ( en l'ocurence les vis sur le fourreau ) plus ca a besoin d'etre costaud donc percer en plus les platines que tu viens de faire ,j'ai comme un doute la Question , attend l'avis de plusieurs personnes avant de faire
de plus il me semble que plus tu es pres des fourreaux plus c'est maniable
Revenir en haut Aller en bas
Lemarquis

Lemarquis


Masculin Nombre de messages : 3053
Age : 66
Localisation : Belgique
Date d'inscription : 15/01/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 19:18

Salut Thierry, que te reste-t-il comme espace entre la Comstar et la pince ?
Ta platine d'alu, c'est quelle épaisseur ?
Revenir en haut Aller en bas
Lemarquis

Lemarquis


Masculin Nombre de messages : 3053
Age : 66
Localisation : Belgique
Date d'inscription : 15/01/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 19:24

Pour l'huile: un radiateur de Bol a des durites certies et bel accouplement(emboitement).
A la place des ailettes (côté intérieur) je penserais + vite à une protection (extérieur) car je me souvient de sursaut de ma cuisse gauche à l'arrêt Very Happy @ chaud!).
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 19:43

l'épaisseur de mes plaques est de 10 mm , le jeu restant entre l'étrier et les bras de jantes et de 2,2 mm , c'est pas beaucoup mais déjà ç afrotte pas .
Revenir en haut Aller en bas
TOMZJRACER

TOMZJRACER


Masculin Nombre de messages : 1457
Age : 61
Localisation : nord
Date d'inscription : 04/06/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 20:07

Une tite rotation comme ca c'est pas mieux

PROJET THIERRY - Page 5 Rotati10
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 20:12

bon ben je vais donc modifier , cela ne changera rien au faible espace entre l'etrier et les rayons COMSTAR
Revenir en haut Aller en bas
STOK51

STOK51


Masculin Nombre de messages : 13626
Age : 65
Localisation : REIMS
Date d'inscription : 28/03/2007

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime26/11/2008, 21:50

PROJET THIERRY - Page 5 Hpim1210

innocent innocent innocent
CECI EST UN MONTAGE DE GRAND PRIX SUR UNE BIMOTA YB3 QUI A FAIT LE CHAMPIONNAT DU MONDE 350 CC
AVEC MAMOLA ROUGERIE FERNANDEZ SAUL EKEROLD ESPIE LAVADO ET CECCOTO
ET QUELQUES AUTRES angel
ENTRE 78 ET 80 ELLE A PRESQUE TOUT GAGNE ....

LA RAISON DE CE MONTAGE EST TOUT SIMPLEMENT MECANIQUE
LA COMPOSANTE DE L EFFORT DE FREINAGE SE FAIT EN DIRECTION VERTICALE DE HAUT EN BAS
EN GROS DANS LA DIRECTION DES FOURREAUX DE FOURCHE
CE QUI EVITE DE FAIRE TRAVAILLER LA FOURCHE EN ARC BOUTEMENT ET FAVORISE
LE BON FONCTIONNEMENT DE L AMORTISSEMENT MEME EN PHASE DE FREINAGE
ET EVITE LES BLOCAGES DE FOURCHE
JETTEZ UN COUP D OEUIL SUR LES MONTAGES DE PINCE RADIALES DES FOURCHES MODERNES
VOUS VOUS APPERCEVREZ TRES RAPIDEMENT QUE ENCORE UNE FOIS
MR TAMBURINI EST NON SEULEMENT UN GENIE DU DESIGN MAIS AUSSI
ET AVANT TOUT UN GENIE DE LA MECANIQUE bounce bounce bounce bounce

LA PREUVE EN IMAGES AVEC UNE FOURCHE QUI FONCTIONNE PARFAITEMENT LORS D UN FREINAGE DE TRAPPEUR ... innocent innocent innocent

PROJET THIERRY - Page 5 22994410
ENFIN TOUT LE MONDE NE S APPELLE PAS REGIS LACONI NON PLUS affraid



WALA

A+
YVES
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime27/11/2008, 07:53

Merci Yves , d'apporter de l'eau à mon moulin , tu expliques parfaitement les choses , je vais laisser en l'état , et cela ne devrais pas aller si mal ,
maintenant si tu pousses la réflexion un peu plus loin , bien que le point de freinage se fasse plus bas le report d'effort , l'energie de freinage en sorte, passe de l'etrier à la patte et de la patte alu se reporte sur le bas de la fourche , donc arc bouttement quand même , peut-être de façon indirecte, on peut immaginer avec un peu de perte d'energie , puisque les systèmes mécaniques immaginés par l'homme ne sont pas d'un rendement proche de 100 %

Voili , bon je vous remercie pour toutes vos critiques , elles font avancer mon schmillblick .
Revenir en haut Aller en bas
franck

franck


Masculin Nombre de messages : 3477
Age : 59
Localisation : alsace
Date d'inscription : 03/03/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime27/11/2008, 09:25

sauf peut etre que ds les 2 cas les etriers ne sont pas fixés au meme endroit : pour un sur fourreaux au dessus de l'axe de roue et pour l'autre avec la fourche inversée au niveau de l'axe de roue .........
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime27/11/2008, 09:42

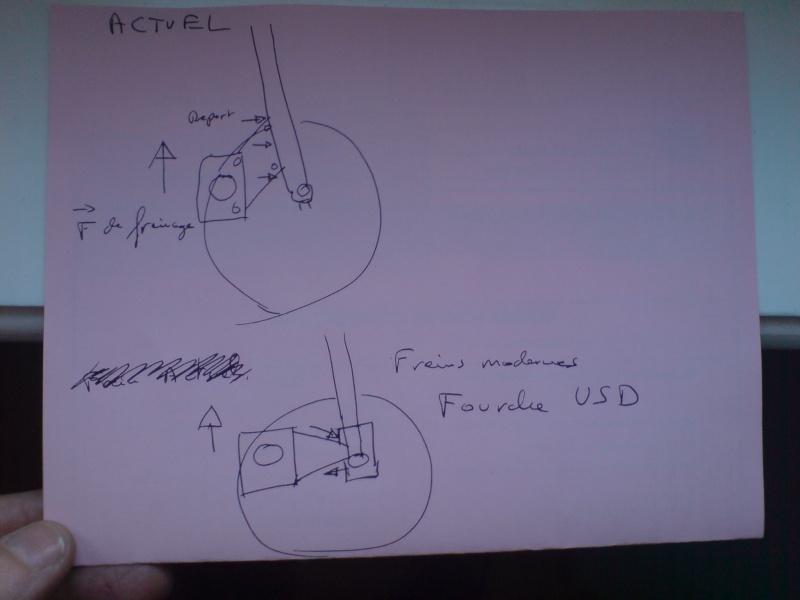

PROJET THIERRY - Page 5 Dsc01730exactely regarde la suite
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime27/11/2008, 09:44

PROJET THIERRY - Page 5 Dsc01731
et voila la solution
mais je ne pense aller jusque là . oufoufouf
immagine l'usine à gaz pour sortir la roue en urgence ....
Revenir en haut Aller en bas
franck

franck


Masculin Nombre de messages : 3477
Age : 59
Localisation : alsace
Date d'inscription : 03/03/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime27/11/2008, 10:19

un peu hyperstatique tout ca , comme on disait a l'epoque innocent
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime28/11/2008, 17:04

arrivé de quelques pièces ce jourd'hui , des petits longues portées ,
des autocollants glanés à droite et gauche ,
PROJET THIERRY - Page 5 Dsc01810
et puis ma nouvelle roue AR pour 1,5 € sur Ebay , cool ,
PROJET THIERRY - Page 5 Dsc01811

avec le disque neuf à l'AR je vais le peser pour voir la différence , ...
j'ai déjà des pneus d'avance AVON RACING AM 23

j'ai aussi trouve de nouvelles photos de READ sur HONDA au TT 78 quand il a perdu contre le Grand Mike si quelqu'un a des photos du TT 77 de READ ça m'interesse toujours ,
PROJET THIERRY - Page 5 Dsc01732


Monsieur Phil READ
PROJET THIERRY - Page 5 Dsc01733
Revenir en haut Aller en bas
Jean Louis

Jean Louis


Masculin Nombre de messages : 1161
Age : 62
Localisation : Pomas
Date d'inscription : 22/06/2007

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime28/11/2008, 18:29

Je t'ai trouvé ca sur ebay..... si tu as les moyens innocent innocent innocent
mais c'est beau, domage que j'ai fait construire Embarassed
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&rd=1&item=290272729596&ssPageName=STRK:MEWA:IT&ih=019
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime28/11/2008, 18:43

Jean Louis a écrit:
Je t'ai trouvé ca sur ebay..... si tu as les moyens innocent innocent innocent
mais c'est beau, domage que j'ai fait construire Embarassed
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&rd=1&item=290272729596&ssPageName=STRK:MEWA:IT&ih=019
je crois que je vais lancer une souscription ......
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime28/11/2008, 19:56

c'est con jean-louis ,
tu m'aurais dis cela plus tot , j'aurai pas pris celle à 1,5 € .....
Revenir en haut Aller en bas
STOK51

STOK51


Masculin Nombre de messages : 13626
Age : 65
Localisation : REIMS
Date d'inscription : 28/03/2007

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime28/11/2008, 21:05

Jean Louis a écrit:
Je t'ai trouvé ca sur ebay..... si tu as les moyens innocent innocent innocent
mais c'est beau, domage que j'ai fait construire Embarassed
[url=http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&rd=1&item=290272729596&ssPageName=STRK:MEWA:IT&ih=019
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&rd=1&item=290272729596&ssPageName=STRK:MEWA:IT&ih=019[/quote[/url]]

LES VRAIS MORCEAUX DE LA VRAIE CROIX angel angel angel
YA PLUS DE PRIX cafume1 cafume1
QUAND ON SAIT CE QUE COTE UNE RCB EN ANGLETERRE OU AU JAPON
C EST DONNE Sad

A+
YVES
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime1/12/2008, 16:19

le disque d'origine fait 3 kilos , et celui perçé deux kilos, donc un petit kilo de gagné...
pour les pattes d'étrier de frein , je reste sur mon montage qui n'est pas si mal que ça en tout cas bien rigide

sur ma roue ar , il manque l'écrou bloque roulement si quelqu'un en a un ?
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 15:35

bon ben je viens de constater que je m'emmm..... pour rien , un gars avait déjà fabriquer ma moto il ya quelques années et la vendait mal, il a même du baisser le prix ...hihihi , je blague .....
PROJET THIERRY - Page 5 Dsc01812

PROJET THIERRY - Page 5 Dsc01813

bon le look final me plait bien , sauf que la mienne c'est moi qui l'ai faite.

ce sera la HONDA PORCUPINE ..... HEHEHE
PROJET THIERRY - Page 5 Dsc01814

mine de rien il y a 600 cm² de surface d'échange ...
en black maintenant
PROJET THIERRY - Page 5 Dsc01815
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 15:37

et pour les freins je viens de finir les pattes de fixation , rien ne frotte , tant mieux ....
PROJET THIERRY - Page 5 Dsc01816
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 16:03

j'ai un peu enjoliver les commandes reculées
PROJET THIERRY - Page 5 Dsc01817

PROJET THIERRY - Page 5 Dsc01818
Revenir en haut Aller en bas
franck

franck


Masculin Nombre de messages : 3477
Age : 59
Localisation : alsace
Date d'inscription : 03/03/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 17:23

oh c bôôô Very Happy
Revenir en haut Aller en bas
THIERRY67

THIERRY67


Masculin Nombre de messages : 4932
Age : 64
Localisation : FAR EST
Date d'inscription : 13/11/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 17:40

EH FRANCK , on avait dit que tu devais poster " AAHHH c'est vraiment génial ce que tu fais THIERRY "
Revenir en haut Aller en bas
franck

franck


Masculin Nombre de messages : 3477
Age : 59
Localisation : alsace
Date d'inscription : 03/03/2008

PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 17:49

ooops je recommence

AAHHH ? c'est vraiment génial ce que tu fais THIERRY ? innocent


casse casse
Revenir en haut Aller en bas
Invité
Invité




PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime4/12/2008, 18:01

albino albino


c'est vraiment génial ce que tu fais albino albino Very Happy
Revenir en haut Aller en bas
Contenu sponsorisé





PROJET THIERRY - Page 5 Empty
MessageSujet: Re: PROJET THIERRY   PROJET THIERRY - Page 5 Icon_minitime

Revenir en haut Aller en bas

PROJET THIERRY
Revenir en haut
Page 5 sur 24Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 14 ... 24  Suivant
 Sujets similaires
-
» PROJET 2 THIERRY
» KATANA THIERRY
» cafe racer de thierry
» PROJET FAR EST TEAM BIS
» martin cafe racer de thierry

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RESTAURATION-
Sauter vers:
