Wattman21

Wattman21

Masculin Nombre de messages : 117
Age : 29
Localisation : Metz
Date d'inscription : 06/10/2020

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime24/2/2021, 21:39

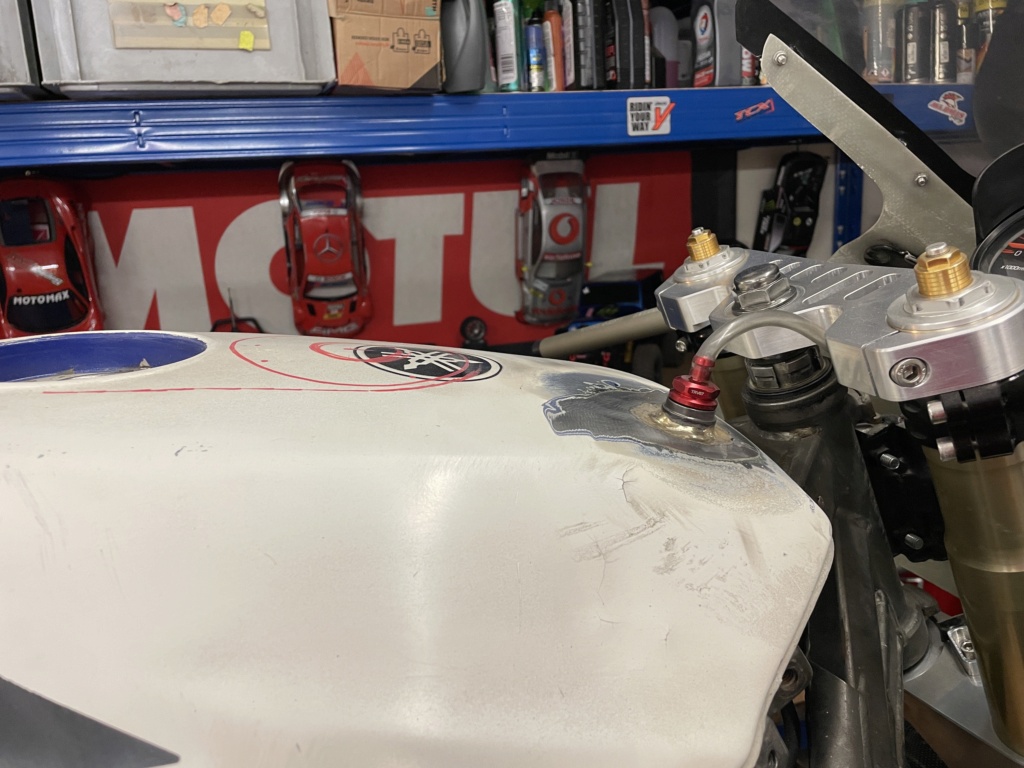

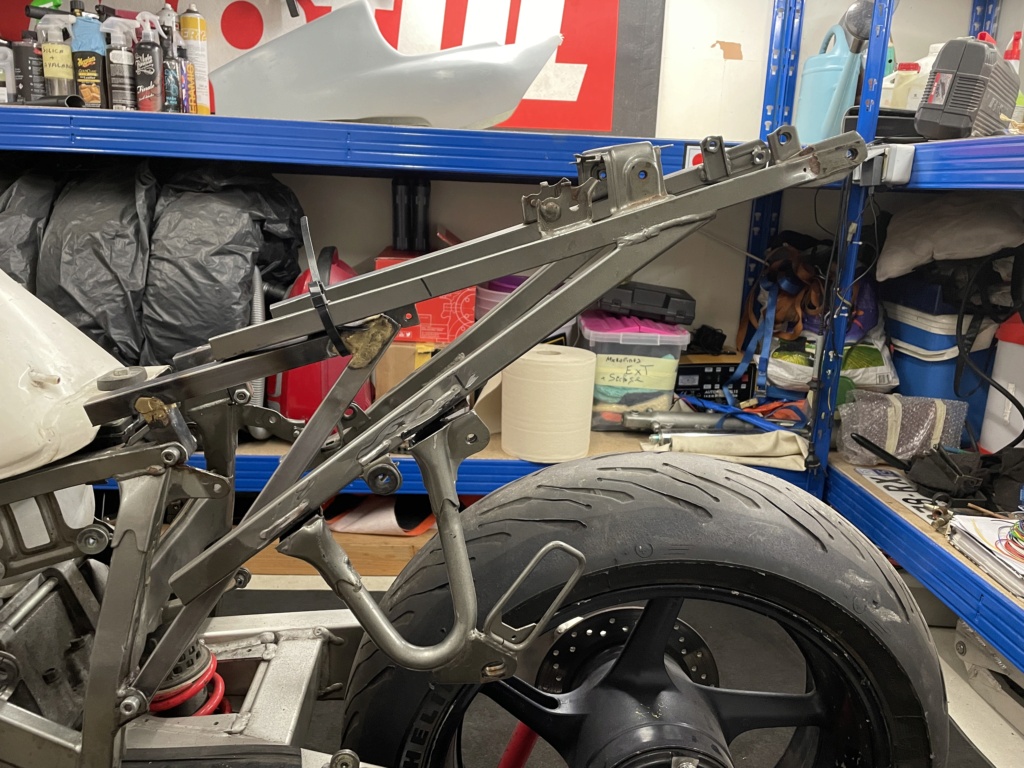

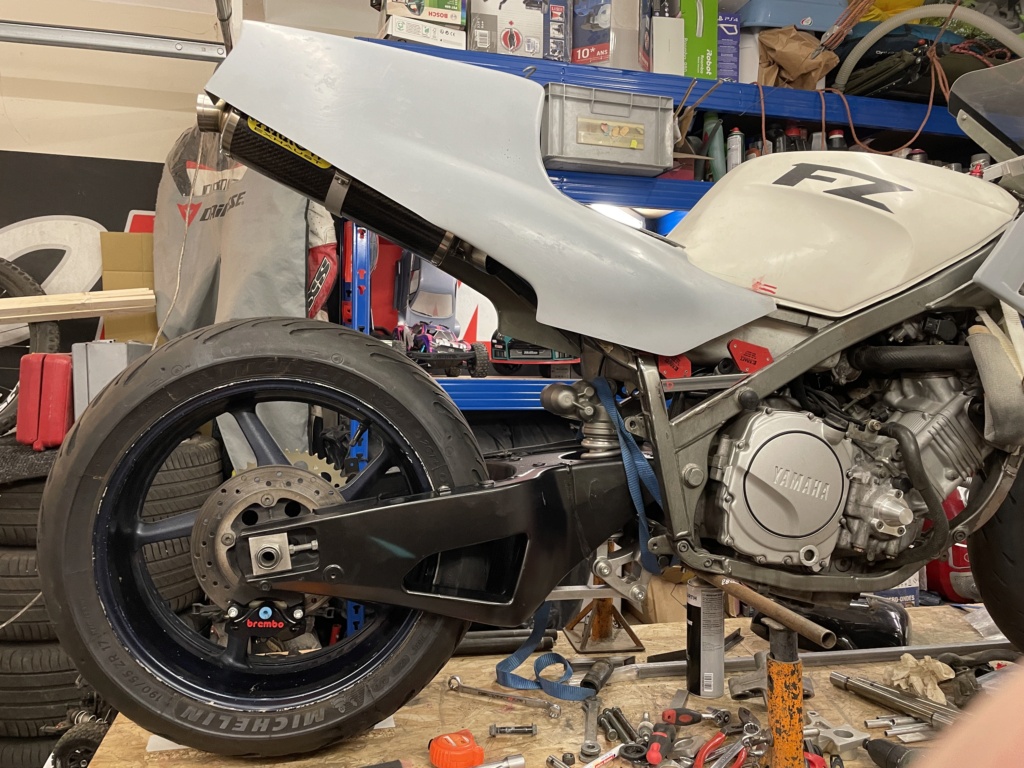

Bon petite news, j'ai prit un peu de recule, et je vais finalement réutiliser la boucle arrière mais déplacer de telle façon a libérer la place nécessaire au deux silencieux et minimiser la taille des prochaines pièces qui serviront a tenir la coque.

Donc pour le moment c'est pas encore souder, mais je suis pas trop loin de la vérité, plus qu'as virer ce que j'ai braser, définir la position et souder a son nouvel emplacement.

Ca m'as permis de voir aussi si l'idée du silencieux sous la selle était toujours ok. Et je pense que je suis pas trop loin de sa position final, juste a ajuster encore son enfoncement et l'inclinaison, pour qu'il dépasse un peu de la coque et qu'il soit aligné avec cette derniere.
On verras encore la coque pointer pas mal vers le haut, mais c'est bien prévu quelle descende en temps que l'on souderas la boucle.

Ce weekend normalement je reçois une poignée de pièces, encore faites sur mesure .. albino



Ps: les beaux jours arrive et ce weekend au mag' pas mal de personne en promenade, un ancien voisin avec qui je m'entendais bien, viens me rendre visite, on discute et la ... bonne nouvelle, je vais probablement racheter un Fz qui a chuter, et ce me donneras une nouvelle base pour la version réplica Lawson que j'avais en tête déjà Very Happy


FZ 750 de course ! - Page 9 Img_2910
FZ 750 de course ! - Page 9 Img_2910
FZ 750 de course ! - Page 9 Img_2911
FZ 750 de course ! - Page 9 Img_2913
FZ 750 de course ! - Page 9 Img_2912
Revenir en haut Aller en bas
Wattman21

Wattman21

Masculin Nombre de messages : 117
Age : 29
Localisation : Metz
Date d'inscription : 06/10/2020

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime28/3/2021, 22:44

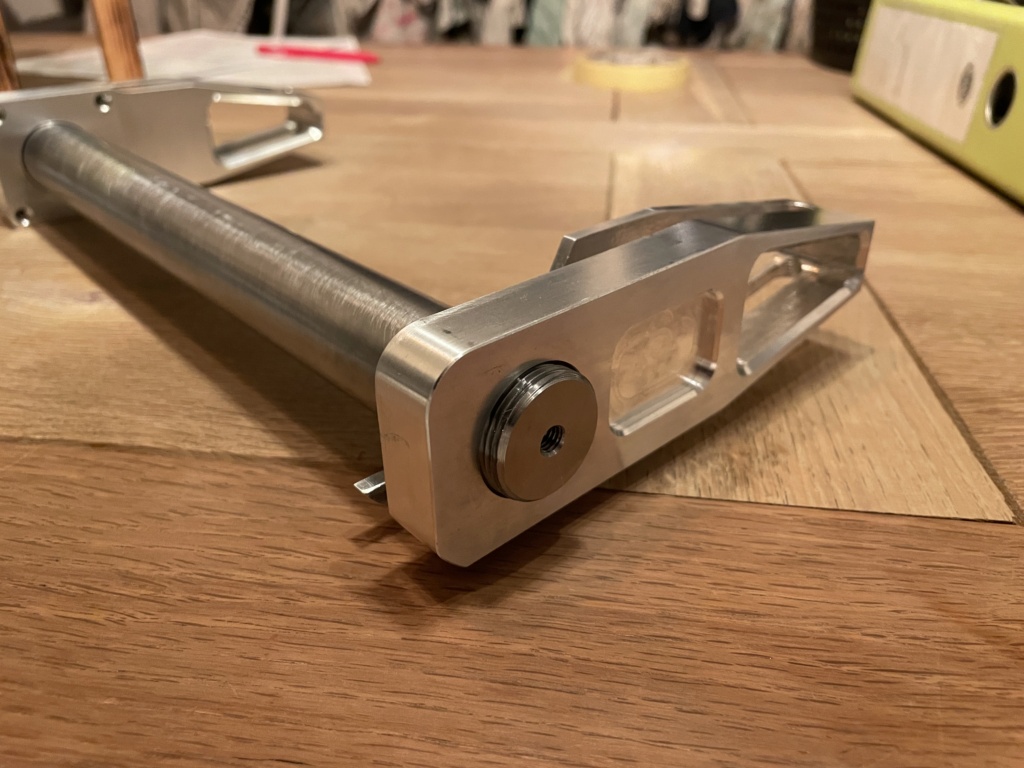

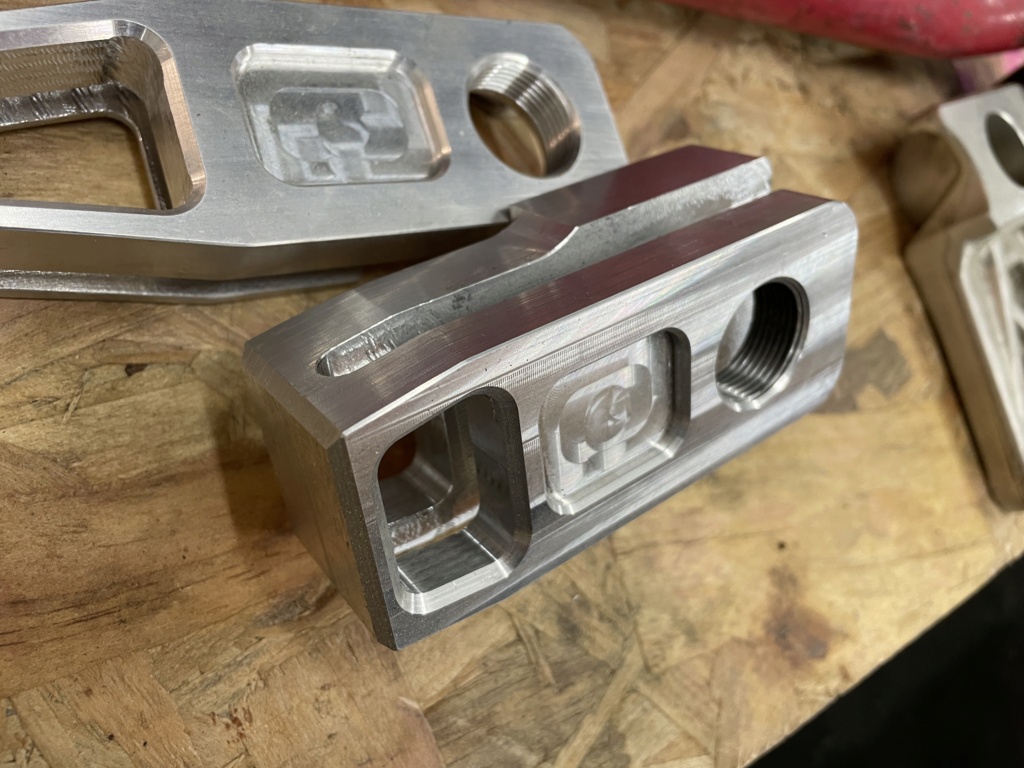

Ciao tous le monde,

Ces derniers jours un peu de mouvement dans le garage.
Je m'étais arrêter sur cette histoire de boucle mais d'ici quelques jours cela devrais être régler.albino

Entre temps on eu une tentative, un peu beaucoup louper en usinant tendeurs chaine, on les as fait beaucoup trop long.
Donc on recommence cela d'ici les prochaines semaines. Mais par contre les embouts de vilebrequin sont top.

FZ 750 de course ! - Page 9 Img_3011
FZ 750 de course ! - Page 9 Img_3010
FZ 750 de course ! - Page 9 Img_3012
FZ 750 de course ! - Page 9 Img_3115
FZ 750 de course ! - Page 9 Img_3114

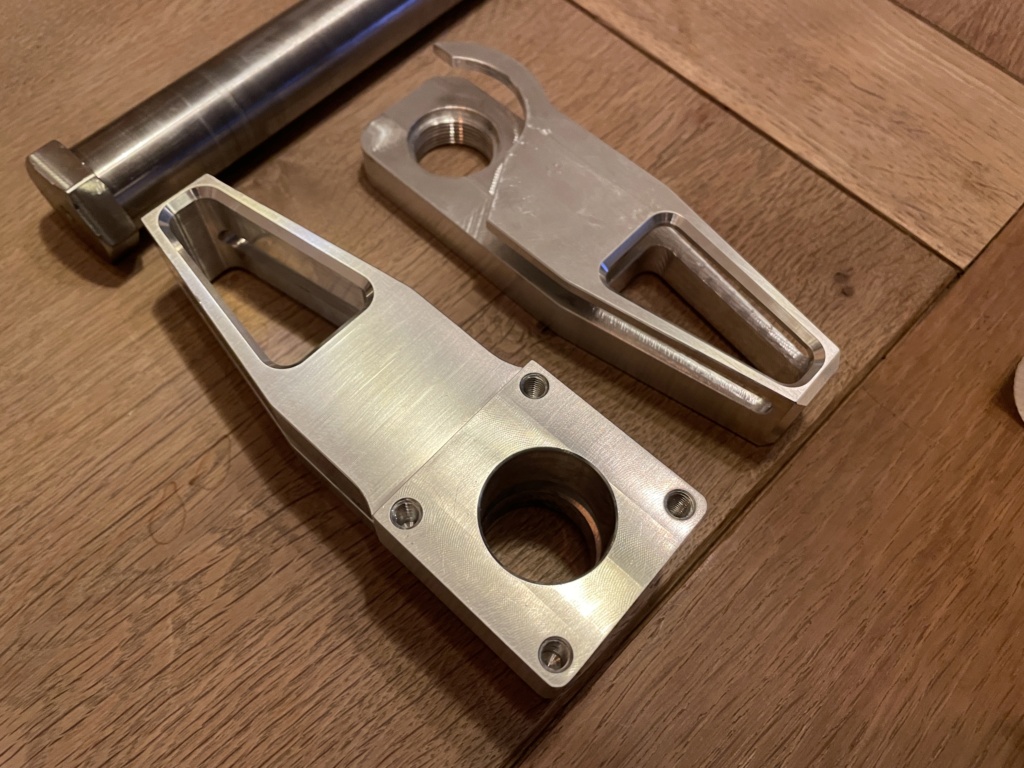

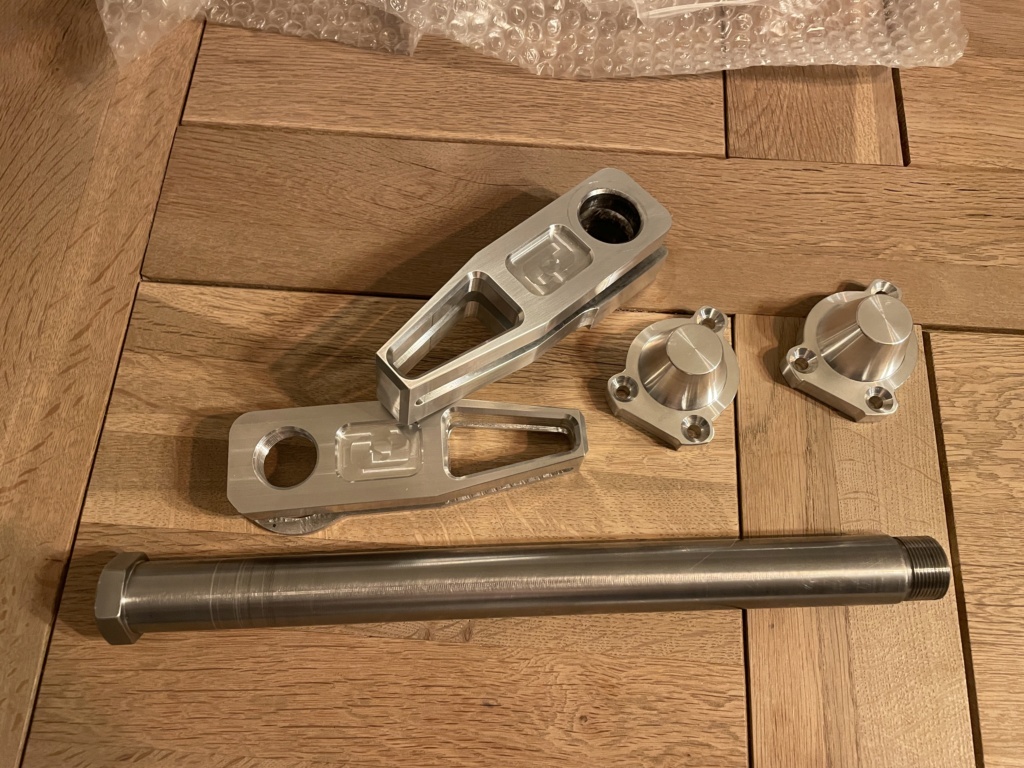

J'ai également commander et reçu quelques pièces pour le Fz, d'ici aussi quelques jours je recevrais la commande d'embrayage de chez Vinco.

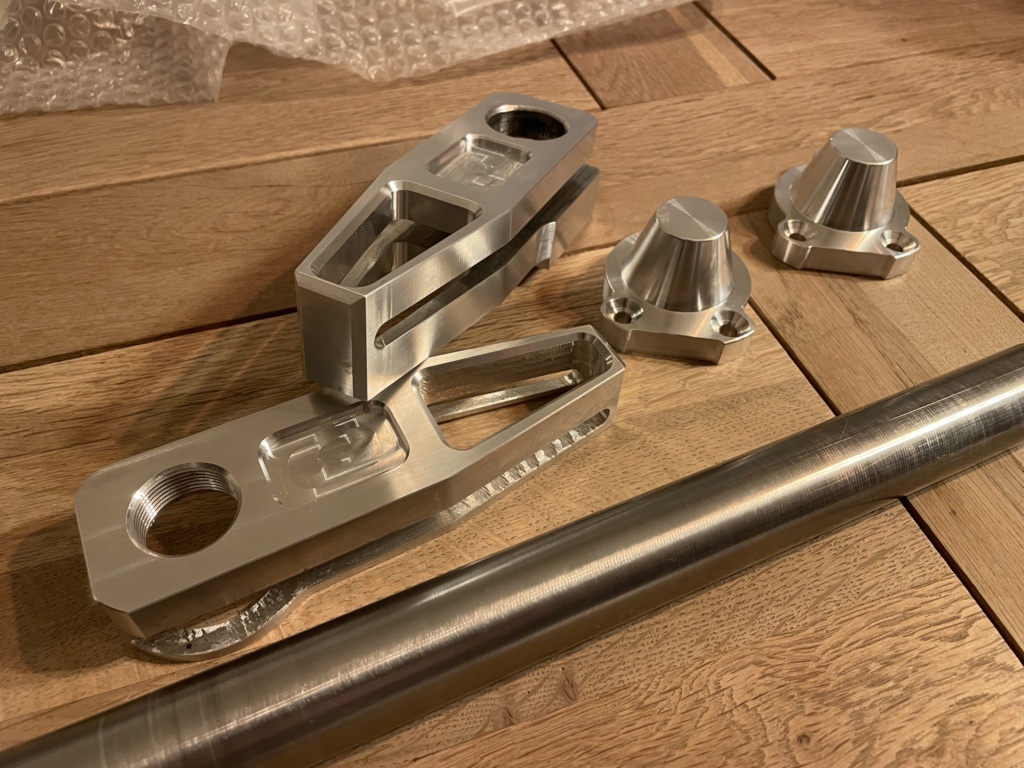

Donc on as la fameuse couronne de chez Renthal que je cherchais, des commandes reculées Harris d'YZF 750 (qui on un peu de vécu et qui vont avoir le droit une belle remise en forme) un valve pour le réservoir, et la boite a air YEC replica mais en fibre au lieux du carbone/kevlar tous droit venu d'Angleterre.

Donc tous doucement comme je voulais que cela ce passe, j'avance sur le projet Very Happy

J'ai aussi eu le droit en cadeau a un lot de pièces carbone MV Agusta en rentrant un jours du boulot, et dans ce lot j'ai trouver le garde boue qui habilleras l'avant de la mot albinoalbino
Le reste des pièces est as vendre pour ce que ca peu intéresser !

FZ 750 de course ! - Page 9 Img_3510
FZ 750 de course ! - Page 9 Img_3512
FZ 750 de course ! - Page 9 Img_3511[url=https://servimg.com/view/20267496/276]FZ 750 de course ! - Page 9 Img_3514
FZ 750 de course ! - Page 9 Img_3513[url=https://servimg.com/view/20267496/278]FZ 750 de course ! - Page 9 Img_3516[/url][/url]
FZ 750 de course ! - Page 9 Img_3515
[url=https://servimg.com/view/20267496/275][url=https://servimg.com/view/20267496/279]FZ 750 de course ! - Page 9 Img_3517[/url][/url]

FZ 750 de course ! - Page 9 Img_3410
Revenir en haut Aller en bas
Titane

Titane

Masculin Nombre de messages : 3867
Age : 61
Localisation : Metz
Date d'inscription : 14/11/2010

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 07:16

Une suggestion pour les tendeurs de chaine, comme ils reprennent un peu près le design Harris, cela serait peut-être une bonne idée de suivre leur choix concernant la partie filetée recevant l'axe de roue. Harris a choisi d'utiliser une pièce rapportée au tendeur pour recevoir le filetage, cela permet de ne remplacer que cette partie en cas de problème sur le filet ou si l'on veut changer d'axe de roue pour un autre ayant un diamètre ou un filet différent.

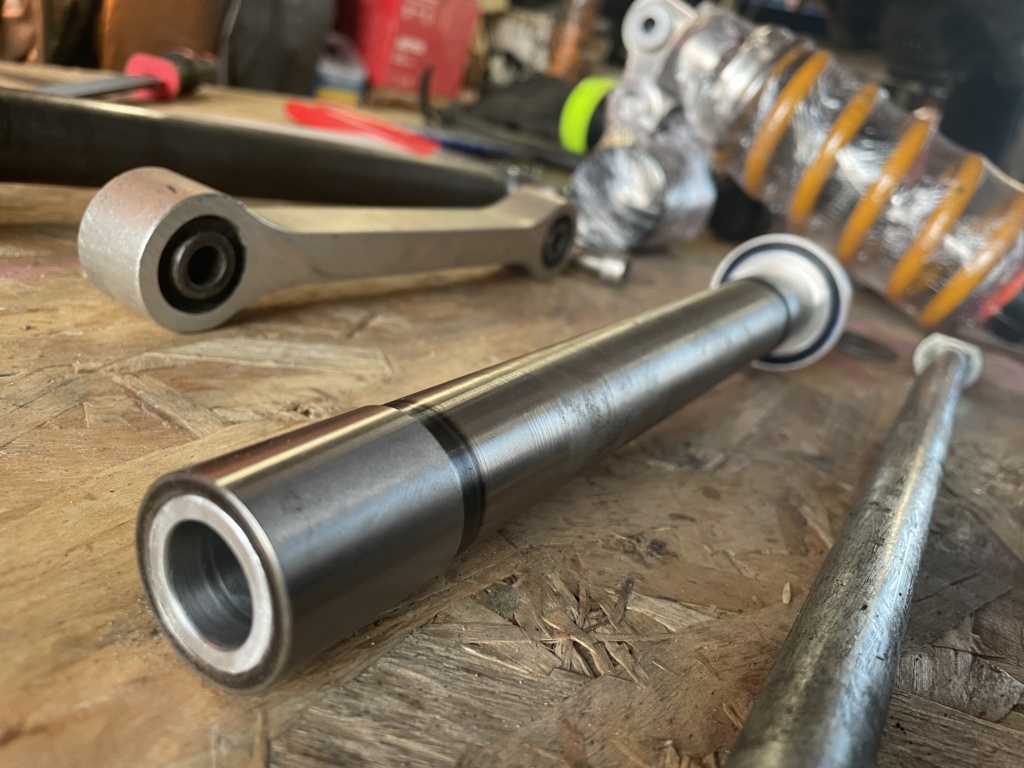

De même pour l'axe lui-même, pour gagner un poids non négligeable, il est possible de percer l'axe axialement. Le gain est vraiment significatif.
FZ 750 de course ! - Page 9 Img_1431
FZ 750 de course ! - Page 9 P1030411
Revenir en haut Aller en bas
Wattman21

Wattman21

Masculin Nombre de messages : 117
Age : 29
Localisation : Metz
Date d'inscription : 06/10/2020

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 09:13

Ton commentaire tombe bien, on ce poser la question de l’intérêt de l’écrou rapporter. Et on devais aussi probablement refaire l’axe de roue.
On doit ce voir aujourd’hui pour en parler un peu pour réétudier la chose.
Revenir en haut Aller en bas
Team TZ

Team TZ

Masculin Nombre de messages : 2002
Age : 63
Localisation : Ile de France
Date d'inscription : 05/10/2007

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 10:44

Bonjour
pour l'avoir vue de TRES près .... l'écrou est démontable et considéré comme une pièce d'usure !!!! (c'est bien pratique ) et meme la rondelle d'appui de la broche cote Dt du Bras est elle aussi une pièce démontable cafume1 cafume1 cafume1
FZ 750 de course ! - Page 9 R1-swi10
FZ 750 de course ! - Page 9 Img_4311
A+
Revenir en haut Aller en bas
mika46

mika46

Masculin Nombre de messages : 2390
Age : 48
Localisation : chimay belgique
Date d'inscription : 04/07/2015

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 17:13

si tu vends les commandes reculée
tu sais me donner l entraxe pour voir si ça va sur mon gex ?
merci
Revenir en haut Aller en bas
Titane

Titane

Masculin Nombre de messages : 3867
Age : 61
Localisation : Metz
Date d'inscription : 14/11/2010

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 18:29

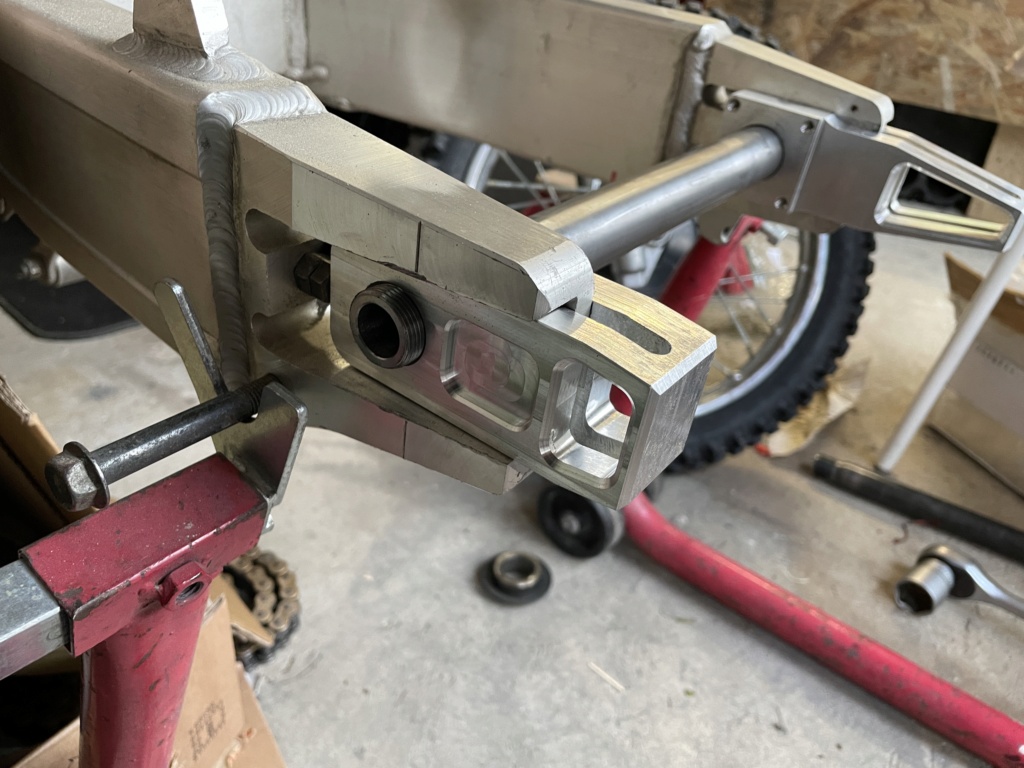

Ce montage de tirant de chaine Harris est modulaire en quelque sorte. Avec un même tirant on peut changer de diamètre d'axe, de pas de filet etc ...
Quelques photos supplémentaires si cela peut t'aiguiller dans un sens ou un autre.
FZ 750 de course ! - Page 9 Img_0519
FZ 750 de course ! - Page 9 Img_0520
FZ 750 de course ! - Page 9 Img_1219
Revenir en haut Aller en bas
kikekoka
Moderateur
kikekoka

Masculin Nombre de messages : 1089
Age : 57
Localisation : Cannes
Date d'inscription : 29/03/2009

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 21:35

Putain, que c'est beau tout çà....😍😍

Revenir en haut Aller en bas
dom27

dom27

Masculin Nombre de messages : 36
Age : 63
Localisation : eure
Date d'inscription : 08/02/2021

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime29/3/2021, 22:52

Du beau matos tout ça, quelle chance et et quel plaisir de pouvoir fabriquer ces pièces 🤩👏👍bravo
Revenir en haut Aller en bas
Wattman21

Wattman21

Masculin Nombre de messages : 117
Age : 29
Localisation : Metz
Date d'inscription : 06/10/2020

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime16/4/2021, 18:06

Petit update,
Pas beaucoup le temps en ce moment... mais je pense quand même a vous albino

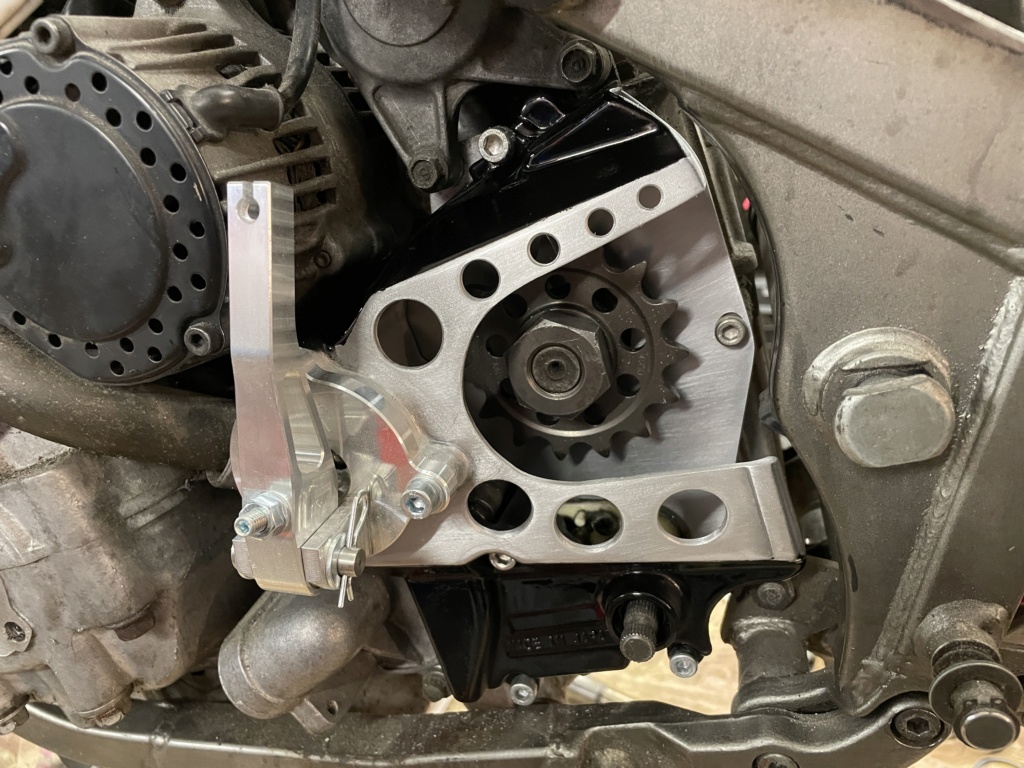

J'ai repris les commandes reculée pour quelle retrouve leurs classe d'antan !! Avec une petite touche que notre ami Titane remarqueras surement albino Remplacement aussi de la chape d'origine par une rotule ... la comme ca c'est propre ! Very Happy

On as réussi a choper la couronne et le pignon que je voulais de chez Renthal, et j'ai eu un bon coups de pouces de notre commercial Moraco, qui m'as fournis la chaine qui va bien. ERV3 en 520

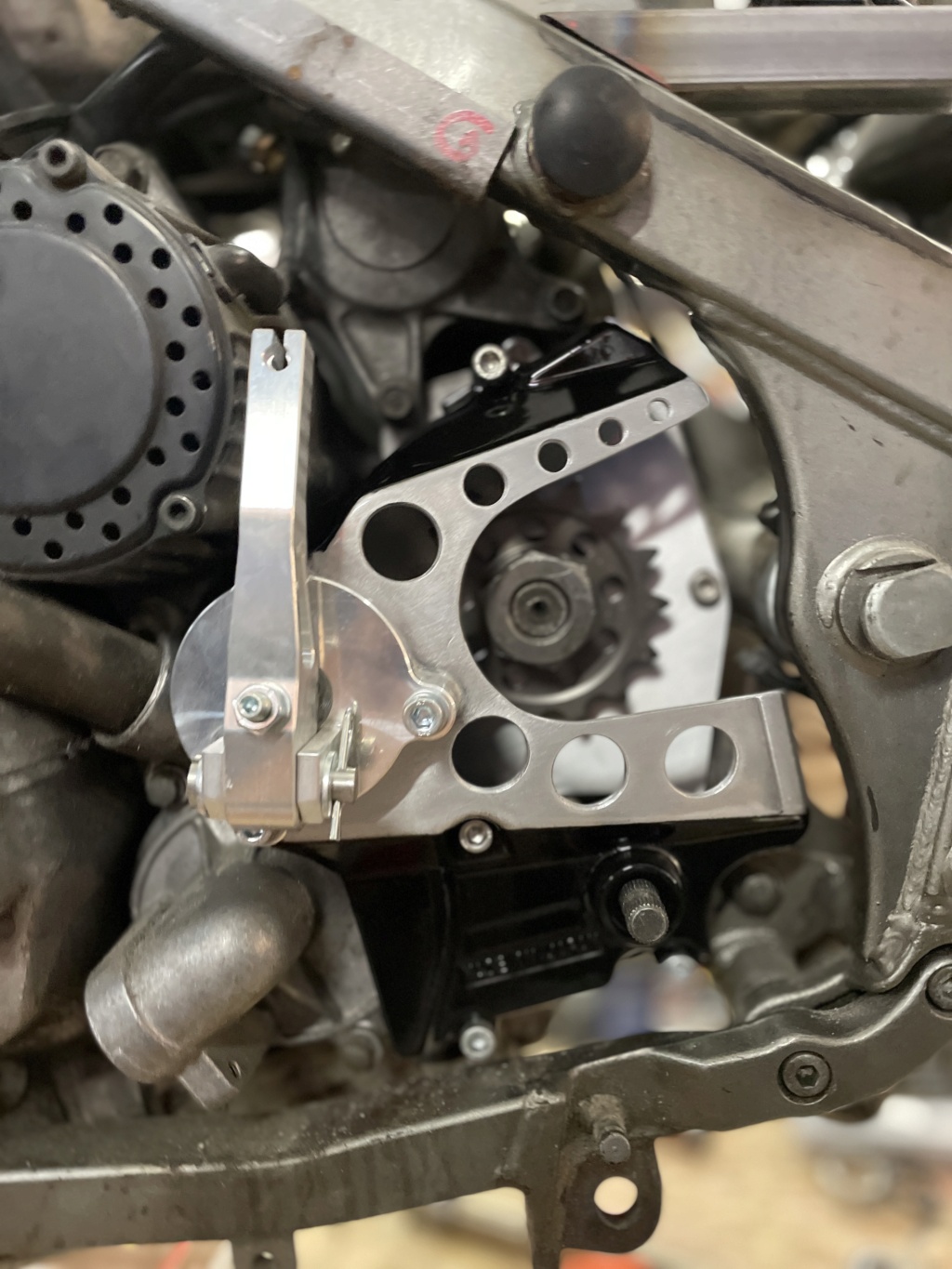

Comme pour celle de Pierre, passage chez Vinco pour le kit de commande d'embrayage.

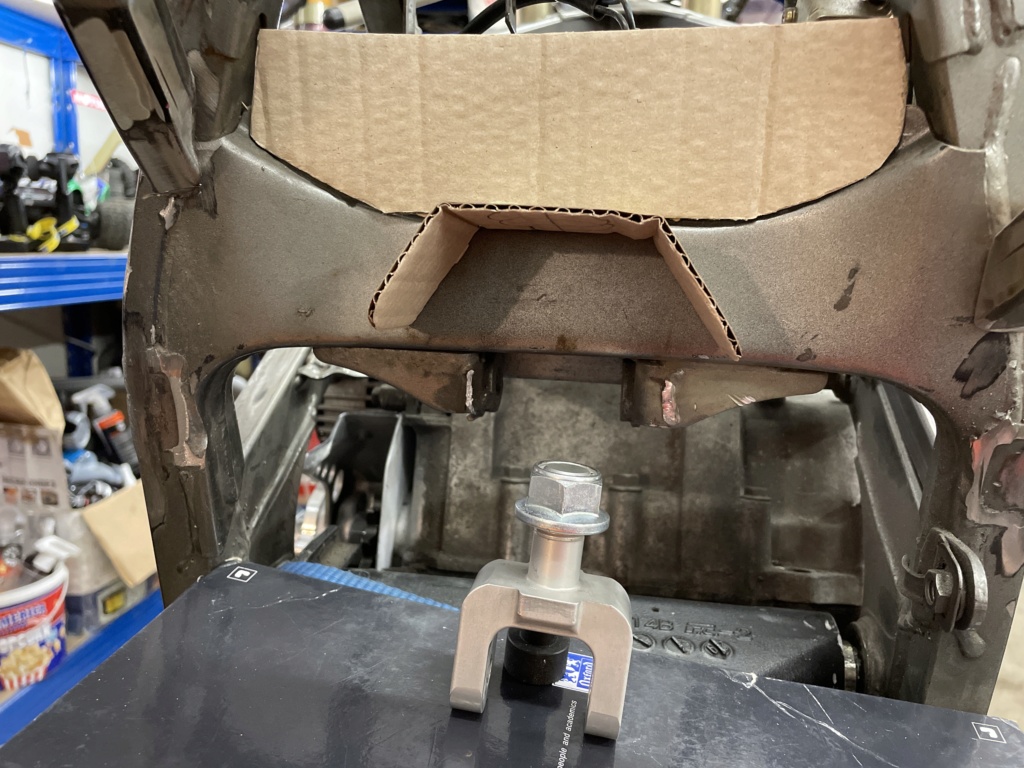

On as commencer a modifier la boucle en gardant finalement celle d'origine, et soudant les premiers renfort et support sur le cadre.
Support au passage qui accueilleront le patin TBR.
La boucle est pointer en attendant sa position finale.

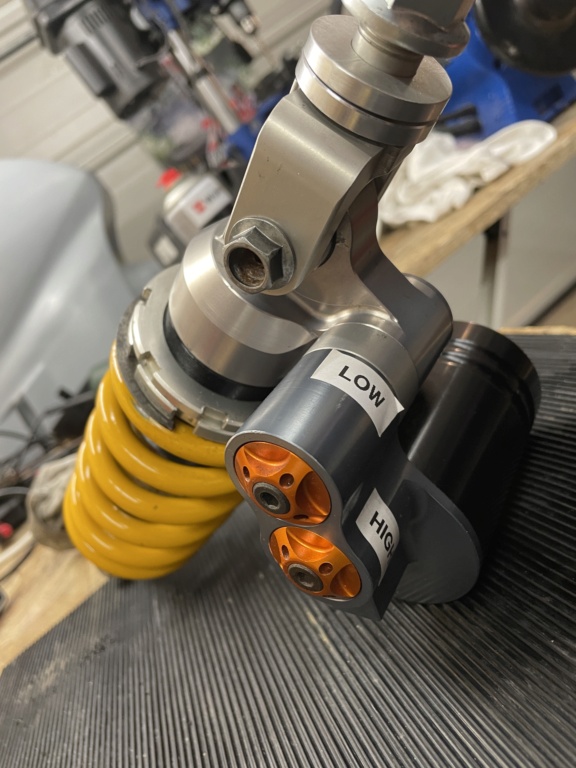

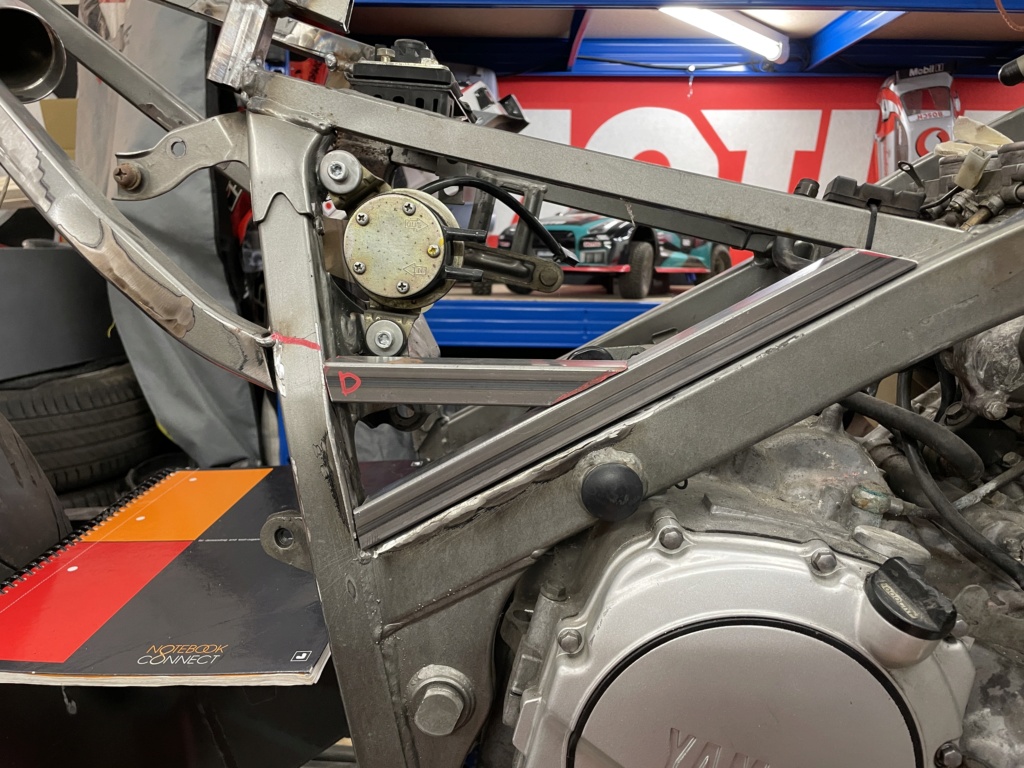

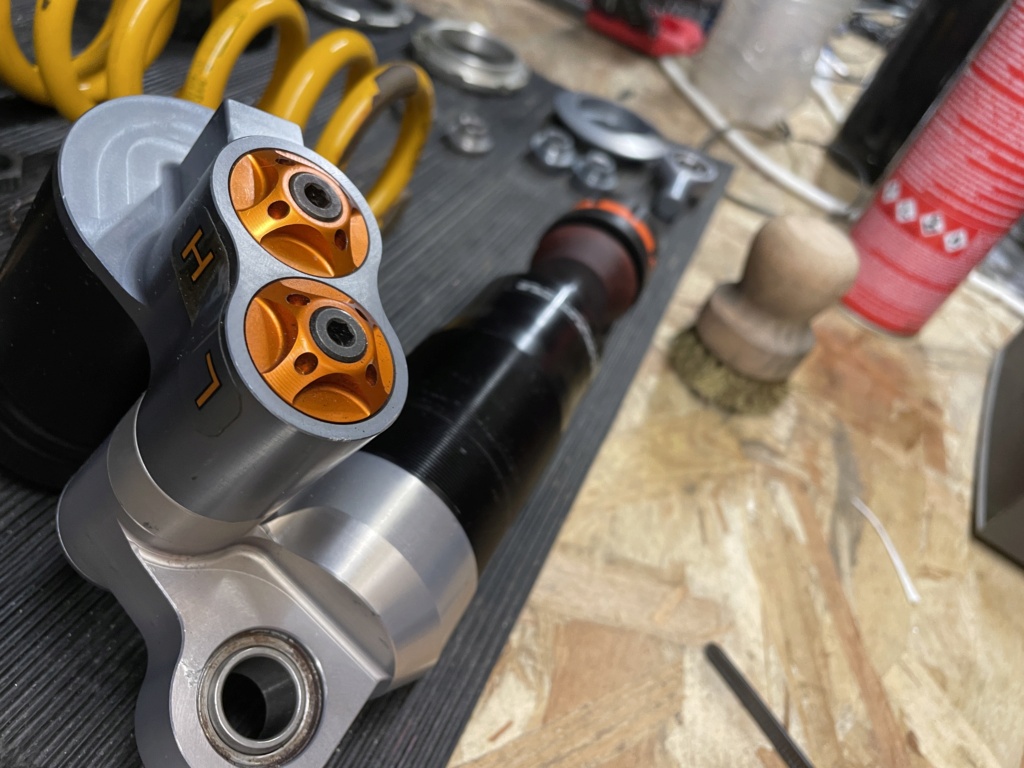

J'en ai aussi profiter pour réviser ma pompe a essence, avec deux j'en ai fait une fonctionnelle angel:boire1mousse

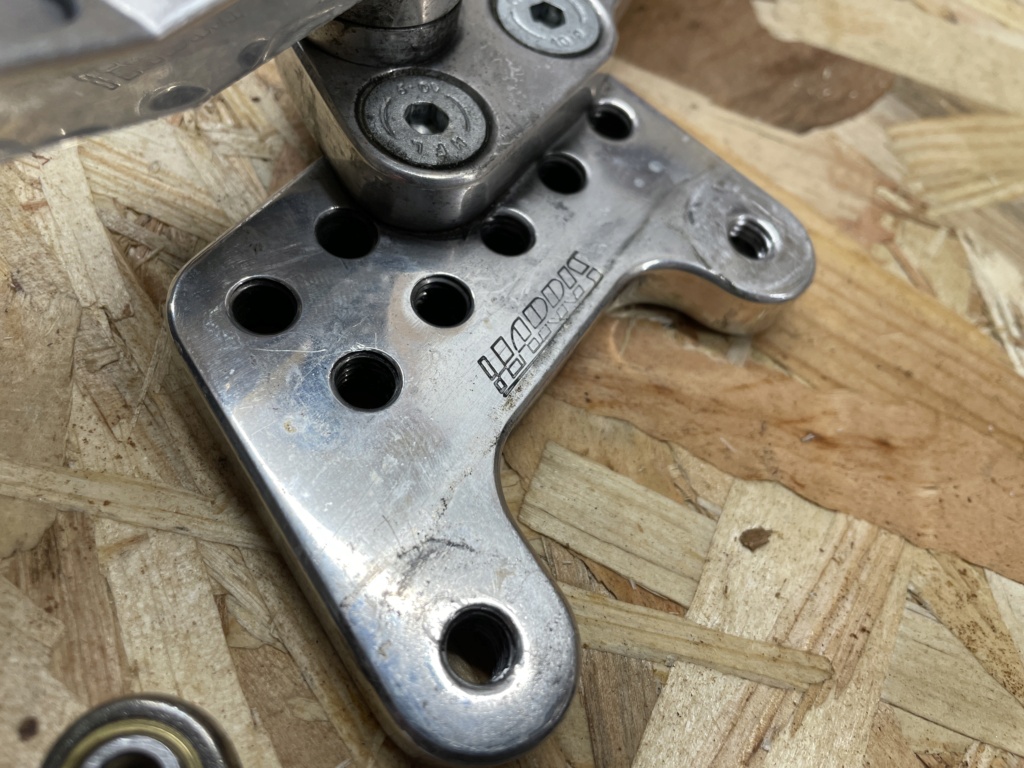

Par contre de retour encore pour les tendeurs de chaines qu'on va refaire ni pour l'axe de roue... patience encore (en même temps c'est pas prévu de rouler ce weekend casse)

Vivement la suite !!


FZ 750 de course ! - Page 9 Img_3711
FZ 750 de course ! - Page 9 Img_3712
FZ 750 de course ! - Page 9 Img_3710FZ 750 de course ! - Page 9 Img_3713
FZ 750 de course ! - Page 9 Img_3714
FZ 750 de course ! - Page 9 Img_3715FZ 750 de course ! - Page 9 Img_3718
FZ 750 de course ! - Page 9 Img_3717
FZ 750 de course ! - Page 9 Img_3716FZ 750 de course ! - Page 9 Img_3719
FZ 750 de course ! - Page 9 Img_3720
FZ 750 de course ! - Page 9 Img_3721FZ 750 de course ! - Page 9 Img_3518FZ 750 de course ! - Page 9 Img_3519FZ 750 de course ! - Page 9 Img_3521
FZ 750 de course ! - Page 9 Img_3520
FZ 750 de course ! - Page 9 Img_3522FZ 750 de course ! - Page 9 Img_3525
FZ 750 de course ! - Page 9 Img_3524
FZ 750 de course ! - Page 9 Img_3523FZ 750 de course ! - Page 9 Img_3611
FZ 750 de course ! - Page 9 Img_3612
FZ 750 de course ! - Page 9 Img_3610
Revenir en haut Aller en bas
MAX29



Masculin Nombre de messages : 396
Age : 55
Localisation : le bout du monde
Date d'inscription : 14/06/2019

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime16/4/2021, 18:33

Salut ,belles pieces , une remarque  pour ta securitee....tes pattes fixations moteur et ton renfort. Tes cordons ne sont pas bons,, trop de metal et pas assez de puissance,,,, pointe les,  en haut et au millieu...et appelle un pro pour te souder ca ....
Revenir en haut Aller en bas
Titane

Titane

Masculin Nombre de messages : 3867
Age : 61
Localisation : Metz
Date d'inscription : 14/11/2010

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime16/4/2021, 19:38

Excellent choix que le silencieux Arrow, marque trop peu estimée mais très largement au niveau d'Akra à tous les points de vue. Vinco, très bon matos également, tu aurais pu prendre chez lui également les protections de bout de vilebrequin, copie de celles d'usine.
Revenir en haut Aller en bas
GB Classic

GB Classic

Masculin Nombre de messages : 1045
Age : 62
Localisation : IDF
Date d'inscription : 24/08/2013

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime16/4/2021, 21:55

Merci
Revenir en haut Aller en bas
CoupSoud

CoupSoud

Masculin Nombre de messages : 152
Age : 32
Localisation : 83
Date d'inscription : 04/04/2021

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime16/4/2021, 22:41

De la belle pièce de qualité, c'est beau quand c'est neuf et bien présenté comme tu fais  albino


En revanche je te conseille de peaufiner les angles d'attaque des soudures de tes renforts et supports moteurs. En plus d'être blessant c'est un endroit critique pour les amorces de fissure.
Sur certains cadres soudés au MAG ou à l'arc, on peut voir comme par exemple chez KTM ou Husq qu'ils amorcent et finissent les soudures bien avant et après la patoche à souder. Tu peux t'en inspirer si tu crains l'amorçage et la finition sur les bords.
L'avantage au tig c'est que tu peux gérer ton évanouissement de l'arc et donc te régler en fonction du reste de matière à souder, ce que le semi auto ou arc n'offrent pas, mais ca reste gérable tout de même.

pour finir, arrêter la soudure avant l'angle entre les deux tubes à joindre c'est parfait. L'angle étant un nid à concentration de contrainte, l'absence de matière impose l'absence de contraintes supplémentaires et elles sont donc dispersée le long de tes soudures du renfort.

Ca va faire une belle machine ! j'ai hâte de l'essayer !
Revenir en haut Aller en bas
Wattman21

Wattman21

Masculin Nombre de messages : 117
Age : 29
Localisation : Metz
Date d'inscription : 06/10/2020

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime17/4/2021, 23:43

MAX29 a écrit:
Salut ,belles pieces , une remarque  pour ta securitee....tes pattes fixations moteur et ton renfort. Tes cordons ne sont pas bons,, trop de metal et pas assez de puissance,,,, pointe les,  en haut et au millieu...et appelle un pro pour te souder ca ....

Titane a écrit:
Excellent choix que le silencieux Arrow, marque trop peu estimée mais très largement au niveau d'Akra à tous les points de vue. Vinco, très bon matos également, tu aurais pu prendre chez lui également les protections de bout de vilebrequin, copie de celles d'usine.

CoupSoud a écrit:
De la belle pièce de qualité, c'est beau quand c'est neuf et bien présenté comme tu fais  albino

En revanche je te conseille de peaufiner les angles d'attaque des soudures de tes renforts et supports moteurs. En plus d'être blessant c'est un endroit critique pour les amorces de fissure.

Ca va faire une belle machine ! j'ai hâte de l'essayer !

Merci pour les photos, je sais qu'on aime tous les belles pièces et les belles photos. Et j'aime quand c'est fait dans le partage et pas seulement dans sens "matuvu"

J'avais dans l'idée de recommencer les soudures mais justement avec un pro, la ca plait pas du tout niveau esthétique.
Et puis si vous confirmer que ce n'est bon alors voila. je ferais reprendre ca. Comme dit plus haut je vais pointer et faire faire le boulot la.
Va falloir le trouver maintenant ...


Pour ce qui est du arrow, ce n'est qu'un des deux qui iras sur la moto Titane. Et la fixation ainsi que l'excédent de boucle vont être revu. Les embouts de vilebrequin, je les ais fait tourner par la même personne qui m'as fait les te et le reste des pièces qui arrivent ... albino du coups je les sais eu un très bon tarif, et surtout maintenant je pourrais en avoir a la demande Very Happy


Je suis en train de rassembler les pièces en aluminium qui devront être vernis avec un vernis de chez Restom fait pour, car les té de fourche ternisse avec l'humidité et je parle même pas des commandes reculées ... elles piquent a vue d'oeil bom
AU FAITES !!! Ces commandes on un peu d'histoires, elles ont plusieurs IOM TT a leurs actifs avec une des motos de Pete Beale albino
C'est d'ailleurs la personne qui m'as procurer la boite en fibre.

Avant de penser a la rouler, il va falloir patienter encore un peu Very Happy
Revenir en haut Aller en bas
CoupSoud

CoupSoud

Masculin Nombre de messages : 152
Age : 32
Localisation : 83
Date d'inscription : 04/04/2021

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime18/4/2021, 00:25

Attention, je n'ai pas dit que ca n'ira pas, bien au contraire, ca ira parfaitement, je dis juste que pour des raisons de sécurité finir les soudures pour ne pas se blesser c'est important. Structurellement il y en a bien assez. Je parlais pour les prochaines.

Si tu n'as pas envie de reprendre celles là, tu peux arrondir les pointes jusqu'aux soudures, un léger rayon en bout de tôle et c'est chouette aussi.

Tu vas faire une belle machine, avec de la belle pièce, a ce stade, je pense que la finition des soudures appuient sur la qualité finale de la moto.
Revenir en haut Aller en bas
Wattman21

Wattman21

Masculin Nombre de messages : 117
Age : 29
Localisation : Metz
Date d'inscription : 06/10/2020

FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime18/4/2021, 02:17

Ah d’accord, j’avais pas compris ça comme ca.
Mais bon comme tu le dit, la finition ne me plaît pas du tout. Et vue le projet ca serait bête, tu as entièrement raison.
Je vais voir en attendant m’exercer moi même à l’exercice, sous l’œil (a distance) d’une personne qui si connait.
Revenir en haut Aller en bas
Contenu sponsorisé




FZ 750 de course ! - Page 9 Empty
MessageSujet: Re: FZ 750 de course !   FZ 750 de course ! - Page 9 Icon_minitime

Revenir en haut Aller en bas

FZ 750 de course !
Revenir en haut
Page 9 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RACING-
Sauter vers:
