AuteurMessage
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8080
Age : 76
Localisation : montfermeil
Date d'inscription : 29/06/2009

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime1/8/2022, 14:50

Si cela fonctionne , c'est que c'est peut être déjà à 2.40mm , l'origine est à 1.80mm ,, quand j'ai cherché , j'ai percé trop gros ,taraudé à 4mm , remis des vis en alu de 4mm (comme des gicleurs) repercées à 2.4mm ,
Revenir en haut Aller en bas
pierop80

pierop80


Masculin Nombre de messages : 50
Age : 48
Localisation : TOULON
Date d'inscription : 11/12/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime1/8/2022, 15:03

Je peux simplement confirmer que avec mon échappement devil très libre et cette configuration de carbu ça fonctionne très bien. w01
Revenir en haut Aller en bas
kikekoka
Moderateur
kikekoka


Masculin Nombre de messages : 1758
Age : 58
Localisation : Cannes
Date d'inscription : 29/03/2009

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime1/8/2022, 17:53

Article 1 de la mécanique non-quantique: ne pas toucher à une chose qui marche.

(article que j'ai largement tendance à oublier, et que je regrette après coup de ne pas avoir respecté... Very Happy )

A+
Revenir en haut Aller en bas
iboil

iboil


Masculin Nombre de messages : 36
Age : 61
Localisation : Allemagne
Date d'inscription : 27/07/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime1/8/2022, 18:09

kikekoka a écrit:
Article 1 de la mécanique non-quantique: ne pas toucher à une chose qui marche.

(article que j'ai largement tendance à oublier, et que je regrette après coup de ne pas avoir respecté... Very Happy )

A+

Article2 : l'expérience croît avec le nombre de pièces détruites Wink

Merci !
..... je le testerai à l'occasion et je ferai un rapport.
Revenir en haut Aller en bas
https://www.motorrad-herden.de
pierop80

pierop80


Masculin Nombre de messages : 50
Age : 48
Localisation : TOULON
Date d'inscription : 11/12/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 10:21

Alors justement pour rester dans le thème et avant de détruire une pièce pour rien....
Je cherche à aligner la roue arrière et pour ça j'ai besoin de raboter le porte couronne de 6mm.
L'avez vous déjà fait ?
Des contre indications ?
GSX11 - Page 3 Img_2030
GSX11 - Page 3 Img_2031
Revenir en haut Aller en bas
iboil

iboil


Masculin Nombre de messages : 36
Age : 61
Localisation : Allemagne
Date d'inscription : 27/07/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 10:32

Bonjour, je l'ai déjà fait sur une FJ1200 pour monter une jante FZR1000.
J'ai démonté la bague d'étanchéité et tourné le boîtier de 7 mm (puis monté un roulement étanche à haute pression). J'ai également raccourci le logement du pignon de 7 mm.
Salutations harald


Dernière édition par iboil le 4/8/2022, 10:38, édité 1 fois (Raison : fautes d'orthographe)
Revenir en haut Aller en bas
https://www.motorrad-herden.de
macpepr

macpepr


Masculin Nombre de messages : 1785
Age : 63
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 10:36

Oui, déjà fait, la contre-indication est que la longueur taraudée des goujons dans le porte-couronne va se trouver réduite.
Il serait prudent d'essayer de grignoter le maxi possible par l'intérieur, ce que tu montres sur ta seconde photo. Exemple, reporter un peu plus profond la butée du roulement et réduire des entretoise diverses. Tous les petits gains côté intérieur seront ça de moins à enlever sur l'appui de la couronne contre le porte-couronne côté extérieur et surtout ça de moins d'ôté aux profondeurs de taraudage.
Revenir en haut Aller en bas
pierop80

pierop80


Masculin Nombre de messages : 50
Age : 48
Localisation : TOULON
Date d'inscription : 11/12/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:22

En fait j'ai besoin de réduire l'entretoise de 6mm pour décaler la roue vers la gauche et qu'elle soit centrée.
Actuellement la couronne est 12mm trop à gauche.
Mais du coup en décalant la roue la couronne se retrouve 18mm trop a gauche.
Alors je rabote la portée de la couronne de 6mm car 18mm me parait beaucoup trop: ça réduit la longueur de portée des vis de porte couronne c'est ce qui m'inquiète.
Ensuite reste à décaler le pignon de sortie de boite de 12mm innocent
Revenir en haut Aller en bas
iboil

iboil


Masculin Nombre de messages : 36
Age : 61
Localisation : Allemagne
Date d'inscription : 27/07/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:28

il y a des pignons avec un décalage

[url=https://www.fmsp.net/il y a des pignons avec un d%C3%A9calage http://www.krueger-junginger.de/html/versatzritzel.html]http://www.krueger-junginger.de/html/versatzritzel.html[/url]


Dernière édition par iboil le 4/8/2022, 11:42, édité 1 fois
Revenir en haut Aller en bas
https://www.motorrad-herden.de
macpepr

macpepr


Masculin Nombre de messages : 1785
Age : 63
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:33

Tu parles de "centrage" de la roue, je préfère le terme "alignement" et je m'explique.
Si tu "centres" la roue arrière dans le bras oscillant, elle ne sera pas forcément "alignée" avec la roue avant. Or c'est bien d'avoir les deux roues alignées qu'on cherche. Et le bras oscillant n'est pas forcément symétrique par rapport à l'axe de la moto.
Je ne sais pas comment tu as procédé, je me permets cependant d'attirer ton attention là-dessus. Accessoirement, ça pourra servir à d'autres.
Revenir en haut Aller en bas
pierop80

pierop80


Masculin Nombre de messages : 50
Age : 48
Localisation : TOULON
Date d'inscription : 11/12/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:39

macpepr a écrit:
Tu parles de "centrage" de la roue, je préfère le terme "alignement" et je m'explique.
Si tu "centres" la roue arrière dans le bras oscillant, elle ne sera pas forcément "alignée" avec la roue avant. Or c'est bien d'avoir les deux roues alignées qu'on cherche. Et le bras oscillant n'est pas forcément symétrique par rapport à l'axe de la moto.
Je ne sais pas comment tu as procédé, je me permets cependant d'attirer ton attention là-dessus. Accessoirement, ça pourra servir à d'autres.
Oui tu fais bien!
J'ai travaillé avec un fil a plomb sur le cadre et avec le centre de la jante par comparaison de l'ancienne et de la nouvelle.
Normalement en mettant le centre de la nouvelle jante à la même place que l'ancienne je devrais être bon
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1785
Age : 63
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:43

Normalement oui, mais ... Sur une 500 CB par exemple, il y a d'origine 15 mm de défaut d'alignement AV/AR. Comme tu changes un certain nombre de choses, autant en profiter pour repartir de la base et contrôler l'alignement des roues.
Revenir en haut Aller en bas
pierop80

pierop80


Masculin Nombre de messages : 50
Age : 48
Localisation : TOULON
Date d'inscription : 11/12/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:43

iboil a écrit:
il y a des pignons avec un décalage

[url=https://www.fmsp.net/il y a des pignons avec un d%C3%A9calage http://www.krueger-junginger.de/html/versatzritzel.html][/url]http://www.krueger-junginger.de/html/versatzritzel.html
Zut!
Je ne parles pas la langue!
mais je savais que ça existe j'ai juste pas notion du prix...
Revenir en haut Aller en bas
iboil

iboil


Masculin Nombre de messages : 36
Age : 61
Localisation : Allemagne
Date d'inscription : 27/07/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:45

je ne parle pas non plus le français. Je le fais avec ceci

https://www.deepl.com/de/translator
Revenir en haut Aller en bas
https://www.motorrad-herden.de
macpepr

macpepr


Masculin Nombre de messages : 1785
Age : 63
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:47

110 € si j'en crois le bas de cette page à côté du mot "preis" :
http://www.krueger-junginger.de/Ritzel11.pdf

Reste à savoir si c'est TTC et les frais de port. Mais il y a un super choix de déports et de nombres de dents.
Revenir en haut Aller en bas
iboil

iboil


Masculin Nombre de messages : 36
Age : 61
Localisation : Allemagne
Date d'inscription : 27/07/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 11:54

macpepr a écrit:
110 € si j'en crois le bas de cette page à côté du mot "preis" :
http://www.krueger-junginger.de/Ritzel11.pdf

110.-€ est inclus 19% de TVA plus frais de port
Revenir en haut Aller en bas
https://www.motorrad-herden.de
pierop80

pierop80


Masculin Nombre de messages : 50
Age : 48
Localisation : TOULON
Date d'inscription : 11/12/2021

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 15:11

iboil a écrit:
macpepr a écrit:
110 € si j'en crois le bas de cette page à côté du mot "preis" :
http://www.krueger-junginger.de/Ritzel11.pdf

110.-€ est inclus 19% de TVA plus frais de port
Merci les gars!
Je reprend encore une fois mes mesures au vu du décalage de ce pignon (16mm).
Comme il doit être possible de modifier de quelques millimètres l'entretoise dernière celui-ci je préfèrerais ne pas toucher au porte couronne si possible.
L'idée de départ était d'éviter d'utiliser un pignon décalé mais ça parait pas possible.
Me reste plus qu'a refaire toutes les mesures et m'assurer des côtes avant d'usiner quoi que ce soit.
Revenir en haut Aller en bas
Titane

Titane


Masculin Nombre de messages : 4186
Age : 62
Localisation : Metz
Date d'inscription : 14/11/2010

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 15:26

Il faut effectivement que tu prennes un grand soin à mesurer tout ce qui est mesurable avant de tailler dans le gras ! Fait attention, si tu déportes la ligne de chaine vers l'extérieur, que cette dernière ne touche pas la boucle du cadre. Il est possible de modifier le cadre à cet endroit mais c'est loin d'être simple, autant éviter.
D'une façon générale il y a pas mal de matière sur un porte-couronne, on peut enlever de nombreux millimètres, pour ne pas dire centimètres suivant les cas de figure. Avec un simple tour ce n'est pas extrêmement compliqué et encore moins onéreux.
Comme le soulignait Harald, il y a déjà moyen de remplacer le duo joint spi-roulement de porte-couronne par un autre roulement double étanche, voire même en inox pour éviter l'oxydation. Exemple :

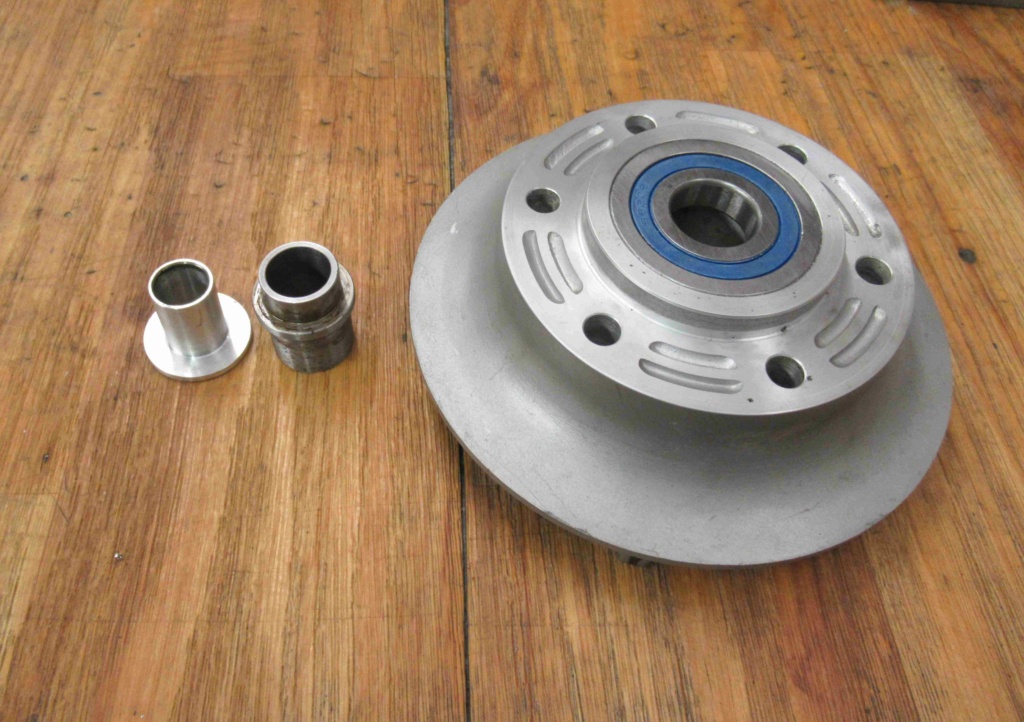

GSX11 - Page 3 Img_0730

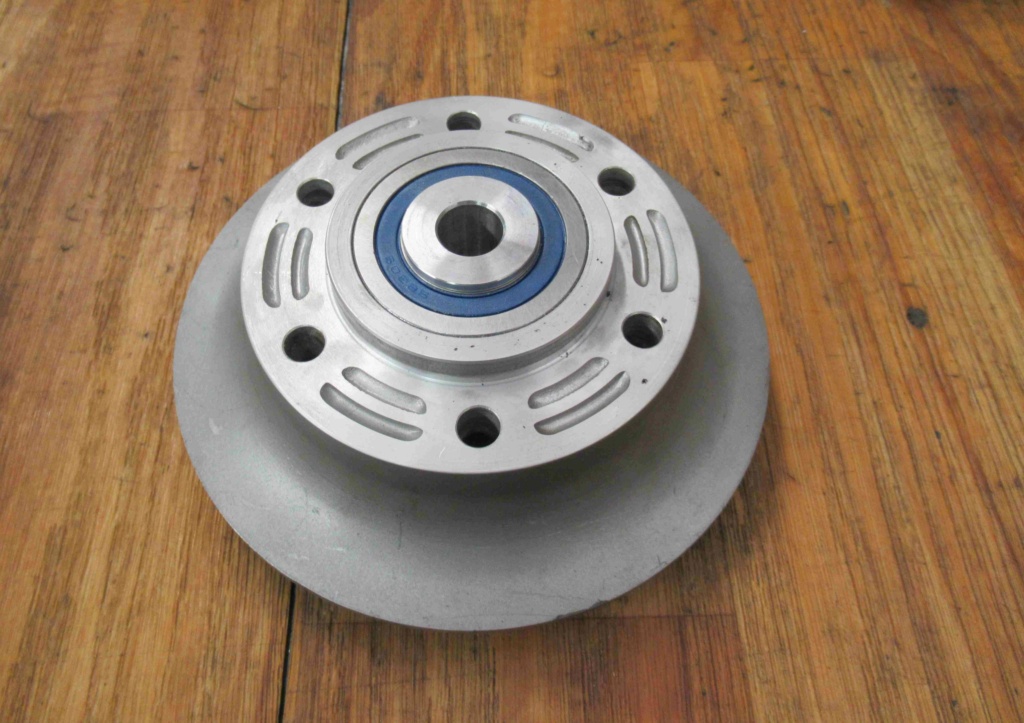

GSX11 - Page 3 Img_0731
GSX11 - Page 3 Img_0732
Les vis épaulées d'origine de la couronne devenant trop longues, il faut les remplacer par d'autres vis en M10 pas de 125 en qualité 10.9 (de préférence) ou éventuellement 12.9
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8080
Age : 76
Localisation : montfermeil
Date d'inscription : 29/06/2009

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime4/8/2022, 19:50

Bonjour , je reprends tous mes porte couronne de 10 mm et passe la filière sur les vis d'origine sur 10mm , j'usine vec un outil à tronçonner coté mandrin en fixant à la place du roulement extérieur et la contre pointe pour tenir  albino
Revenir en haut Aller en bas
kikekoka
Moderateur
kikekoka


Masculin Nombre de messages : 1758
Age : 58
Localisation : Cannes
Date d'inscription : 29/03/2009

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime5/8/2022, 08:53

rogerboldor a écrit:
Bonjour , je reprends tous mes porte couronne de 10 mm et passe la filière sur les vis d'origine sur 10mm , j'usine vec un outil à tronçonner coté mandrin en fixant à la place du roulement extérieur et la contre pointe pour tenir  albino

affraid  Je visualise le truc, j'imagine les vibrations engendrées....faut pas avoir un tour de tafiolle...
Revenir en haut Aller en bas
GB Classic

GB Classic


Masculin Nombre de messages : 1227
Age : 63
Localisation : IDF
Date d'inscription : 24/08/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime5/8/2022, 09:18

albino albino
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8080
Age : 76
Localisation : montfermeil
Date d'inscription : 29/06/2009

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime5/8/2022, 09:33

Pas de vibrations du tout avec un tour "normal"   casse

.GSX11 - Page 3 124
GSX11 - Page 3 224
GSX11 - Page 3 324

.GSX11 - Page 3 421
GSX11 - Page 3 518
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1785
Age : 63
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime5/8/2022, 10:07

Autre technique possible, qui a l'avantage d'un outil à dresser classique plutôt que le fragile outil à tronçonner : le cimblot. Dans le cas de Roger qui a modifié plusieurs porte-couronnes, le cimblot est amorti sur plusieurs unités.
Sur tour classique également et ce genre de truc passe même sur une chinoiserie.

GSX11 - Page 3 04_img11

GSX11 - Page 3 05_img10

GSX11 - Page 3 06_img11
Revenir en haut Aller en bas
kikekoka
Moderateur
kikekoka


Masculin Nombre de messages : 1758
Age : 58
Localisation : Cannes
Date d'inscription : 29/03/2009

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime5/8/2022, 10:18

Vous me faites chier Very Happy  baver, avec vos gros tours.... Sad
Revenir en haut Aller en bas
macpepr

macpepr


Masculin Nombre de messages : 1785
Age : 63
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime5/8/2022, 10:35

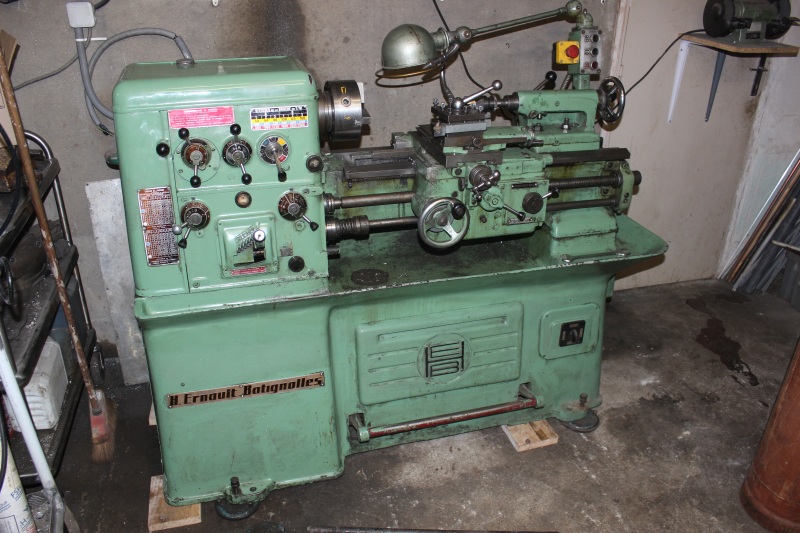

Ernault AC 280 pour moi, celui de Roger est du même gabarit.

GSX11 - Page 3 Img_7410

Pour des travaux plus gros, il y a aussi ça, nettement plus encombrant :
GSX11 - Page 3 Img_9114
Revenir en haut Aller en bas
Contenu sponsorisé





GSX11 - Page 3 Empty
MessageSujet: Re: GSX11   GSX11 - Page 3 Icon_minitime

Revenir en haut Aller en bas

GSX11
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RESTAURATION-
Sauter vers:
