PROJET 1100 ZRX.RR LIGHT

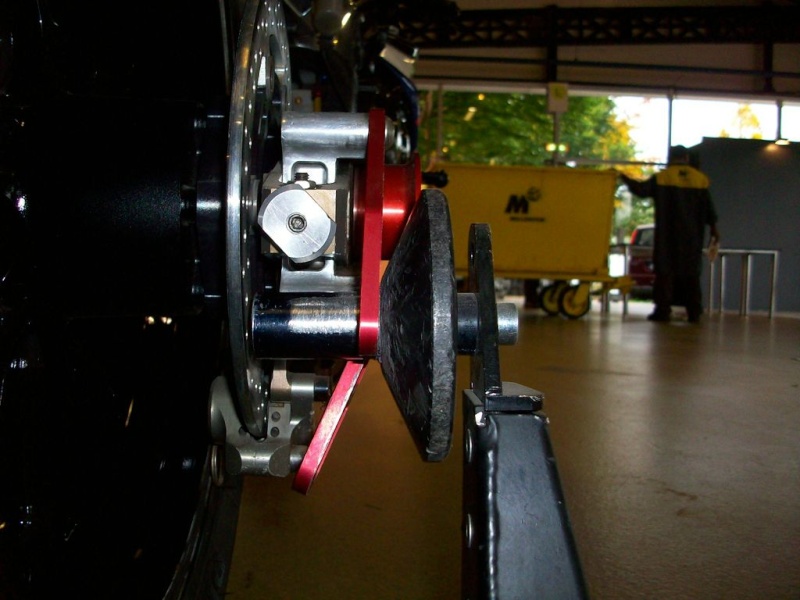

Voici ce que ça donne







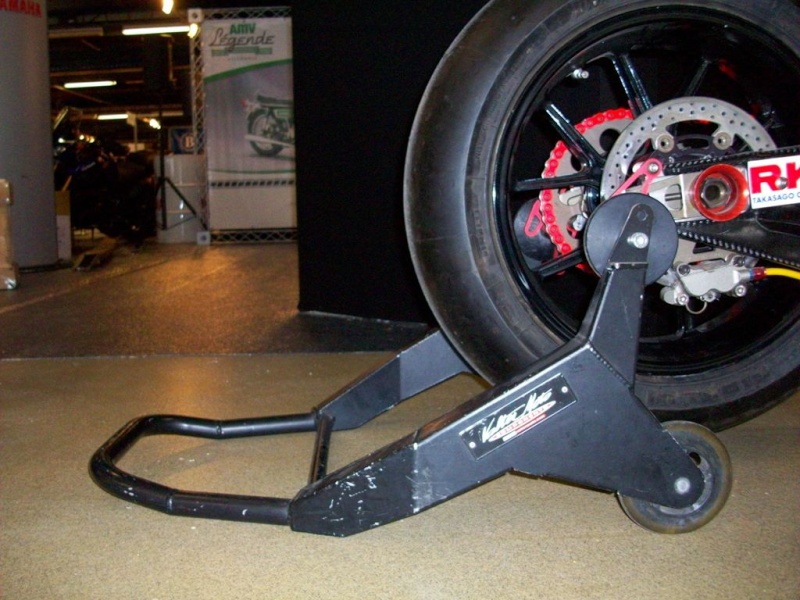

Plusieurs formes possibles avec des points d'attache différents


..

.

.

Après la vente de mes bracelets qui me convenait pas ( trop incliné a mon gout),surprise ce soir au retour du boulot dans la boite aux lettres



des VORTEX 0° ( sans inclinaison).

et j'ai également récupéré mes 2 jeux d'entretoises pour le montage des etriers BREMBO.

Très intéressant, merci

Pas grand chose mais c'est déjà ça

visserie titane pour la fixation des étriers


et mise en place des bracelets pour valider mon choix 0°

C'est très beau tout ça

MON bras de XJR part a la soudure la semaine prochaine   :banana:

le tourneur vient de m'envoyer des photos de mes rallonges d'amortisseurs

j'attend donc le facteur qui doit également me livrer le bras qui a été soudé et remontage de l'ensemble ce week end.

Joli boulot, il est du coin ton tourneur ?

Rossifumi_46 a écrit:

Joli boulot, il est du coin ton tourneur ?

non, il est près de TOULON.

LE LIEN :

http://www.usvracing.fr/

Il manque deux petits méplats mais beau boulot

BON mauvaise nouvelle    je viens de récupérer mon bras mais avec la chauffe des cordons de soudure il s'est rétracté d'un bon centimetre

ton soudeur ne l a pas brider ou predeformer   , pas bien.
a+ luiggi

ss2r a écrit:

ton soudeur ne l a pas brider ou predeformer   , pas bien.
a+ luiggi

Pour moi il ne l'as pas bridé, il c'est retracté d'environ 10 mm au niveau de l'écartement axe de roue.

tu peus le redresser en y mettant un verin mais tu as interet a verifier la geometrie a pres(il se peut qu il se vrille ou qu il se redresse plus d un cote que de l autre).
si le soudeur a bien respecter le sens et l ordre des soudures(soudures contrariees), il devrait se redresser bien droit.
pour recuperer les 10mm il faut peut etre que tu l ecartes de 12 ou 15mm(voir plus), vas y doucement. par contre ce qui est dommage, c est qu en le redressant, tu vas le fragiliser un peu.
a+ luiggi

ss2r a écrit:

tu peus le redresser en y mettant un verin mais tu as interet a verifier la geometrie a pres(il se peut qu il se vrille ou qu il se redresse plus d un cote que de l autre).
si le soudeur a bien respecter le sens et l ordre des soudures(soudures contrariees), il devrait se redresser bien droit.
pour recuperer les 10mm il faut peut etre que tu l ecartes de 12 ou 15mm(voir plus), vas y doucement. par contre ce qui est dommage, c est qu en le redressant, tu vas le fragiliser un peu.
a+ luiggi

déjà tenté , j'ai pu gagné que 3 petit milimetres et pourtant j'ai dépassé la cote d'écartement de 1 cm et dés que je relâche il reprend sa position.
Et même si j'arrive a récupéré ce fameux centimètre, si cela se trouve ma jante ne risque plus d’être centré.
Je ne veux donc pas tenter le diable et je me mets donc a la recherche d'un nouveau bras de XJR.

j espere pour toi que ton soudeur est pres a te refaire la modif(correctement cette fois ci) en dedommagement , sinon, change d adresse.
a+ luiggi

ss2r a écrit:

j espere pour toi que ton soudeur est pres a te refaire la modif(correctement cette fois ci) en dedommagement , sinon, change d adresse.
a+ luiggi

c'est un gars d'un autre FORUM qui m'a fait cela en echange du près du moule de ma coque de ZRX , donc pour le prochain bras je vais certainement me tourner vers un gars qui a pris sa retraite ( anciennement TOURAINE MOTO CADRE ) mais qui continue a temps perdu comme autoentrepreneur.

SS2R est soudeur (le meilleur) et a participé à de nombreuses améliorations de nos machines sur le forum , il connait très bien son métier

Pour ton bras , un redressage est possible avec la bonne manière..................
Bridage sur un marbre et vérinage légé en chauffant juste ce qu'il faut .

Voilà zzr37 c'est celui qui vient de te renseigner qui est le meilleur. C'est a lui que je pensais en te disant que j'allais lui poser la question sur l'autre forum. C'est grâce a lui mon cadre.

Il n'existe pas de possibilité de le passer sur un marbre de pro ?

JackCélaire a écrit:

Voilà zzr37 c'est celui qui vient de te renseigner qui est le meilleur. C'est a lui que je pensais en te disant que j'allais lui poser la question sur l'autre forum. C'est grâce a lui mon cadre.

Il n'existe pas de possibilité de le passer sur un marbre de pro ?

je suis pas expert mais pour le passer au marbre sachant qu'il a été modifié pour le montage sur un ZRX avec entretoise sur mesure , jante Aprilia avec usinage du porte couronne , je ne sais pas si il faudrait pas l'ensemble de ces éléments + le cadre pour pouvoir remettre sa en ligne correctement.

Pour moi la meilleure solution c'est de repartir de zero, mais je me trompe peut être.

Donc dés que tu as des infos par ton soudeur et le tarifs pour me refaire un bras identique fait moi signe.

Mon soudeur c'est Luigi qui te réponds ici ss2r.

JackCélaire a écrit:

Mon soudeur c'est Luigi qui te réponds ici ss2r.

j'ai envoyé un MP plus qu'a attendre

Je suppose que la déformation est un pincement au niveau de l'axe de broche. Ca se redresse assez facilement en chauffant. Un cric de bagnole à la place de la roue, juste en pression. Tu chauffes avec une lance qui se branche sur une bouteille de Butane ou Propane, l'avantage est que ça ne chauffe pas assez pour fondre l'alu, mais suffisamment pour faire bouger la branche du bras qui est chauffée.
Cric en place, tu chauffes sur une large zone autour des soudures nouvelles et tu serres un peu le cric. Si ça ne bouge pas, tu continues de chauffer. A l'inverse, dès que ça bouges, tu enlèves la flamme, jusqu'à ce que ça ne bouge plus. Tu rechauffes, tu resserres le cric, tu ré-enlèves la flamme et ainsi de suite.

Tout le problème est de faire un montage pour contrôler que chaque branche a été bougée du juste angle nécessaire. Il te faudra aussi vérifier que l'axe du bras sur le cadre et la broche sont parallèles. Rien d'insurmontable avec quelques précautions, inutile de racheter un bras.

L'outil de chauffe :

Je t'ai fait la même réponse concernant Luiggi sur l'autre forum
Si il y en a bien un qui peut te faire des miracles, c'est lui

phiphi a écrit:

Je t'ai fait la même réponse concernant Luiggi sur l'autre forum
Si il y en a bien un qui peut te faire des miracles, c'est lui

j'ai parlé vite fait avec lui au téléphone, j'attend qu'il me contact pour finalisé le truc une fois que j'aurais mon nouveau bras
