MessageSujet: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 10:01

SALUT

VOILA LA PROBLEMATIQUE QUI SE POSE A NOMBRE D ENTRE NOUS QUI UTILISONS DES MACHINES INDUSTRIELLES DONC TRIPHASEES ACHETEES D OCCASE
STYLE TOURS FRAISEUSES PERCEUSES ETC...


ATTENTION TOUT DE MEME AUX POSTE A SOUDER LA EN GENERAL CELA NE FONCTIONNE PAS

IL EST POSSIBLE DE FAIRE DIFFERENTS BRANCHEMENTS AVEC DES CONDENSATEURS DE DEMARRAGE
MAIS C EST EN GENERAL UNE MAUVAISE SOLUTION
CAR CELA DECLASSE ENORMEMENT LE MOTEUR
IL CHAUFFE BEAUCOUP ET PERD SOUVENT PLUS DE LA MOITIE DE SA PUISSANCE

LA PREMIERE CHOSE A FAIRE EST DE REGARDER LA PUISSANCE DU MOTEUR



0.23 Cv PAR EXEMPLE SOIT 736WX0.23 = 169 Watts ET SON CABLAGE
C EST GENERALEMENT UN MOTEUR AVEC UNE BOITE A BORNES QUI PEUT ETRE
MONTE EN 220V OU 380V TRI SUIVANT COMMENT IL EST CABLE
ETOILE OU TRIANGLE

L APPAREIL QUI VA NOUS SAUVER EST CELUI CI
UN ALTIVAR DE CHEZ SCHNEIDER


C EST UN VARIATEUR DE FREQUENCE QUI SERT HABITUELLEMENT A ASSERVIR UN MOTEUR
POUR FAIRE VARIER SA VITESSE SON ACCELERATION ET SON FREINAGE
NOUS ALLONS L UTILISER POUR UNE AUTRE DE SES CARACTERISTIQUES QUI EST LA FACULTE DE
TRANSFORMER UN RESEAU MONOPHASE EN TRIPHASE SANS PERTE DE PUISSANCE AU MOTEUR
CE QUI EST TRES INTERESSANT DANS NOTRE CAS

FAIRE TRES ATTENTION
IL EN EXISTE DES CENTAINES DE MODELES ET IL FAUT ABSOLUMENT QUE CELUI CI SOIT FAIT POUR TRANSFORMER DU MONOPHASE EN TRIPHASE
SI C EST UN MODELE TRI/TRI C EST PAS LA PEINE CELA NE FONCTIONNERA PAS

CELUI CI DESSUS EST BIEN INDIQUE
200/240V MONO 0.37 KW SOIT 1/2Cv
C EST TOUT BON POUR NOS 0.17 KW DE NOTRE MOTEUR

ENSUITE LE CABLAGE EST UN JEU D ENFANT



ON BRANCHE LE MONO 220V SUR LES BORNES L1 ET L2 ET ON RACCORDE LA TERRE
C EST TRES IMPORTANT POUR LA SECURITE

PUIS ON BRANCHE LE MOTEUR TRIPHASE SUR LES BORNES U V ET W
AINSI QUE LA TERRE BIEN SUR QUI SE TROUVE IMMEDIATEMENT A COTE

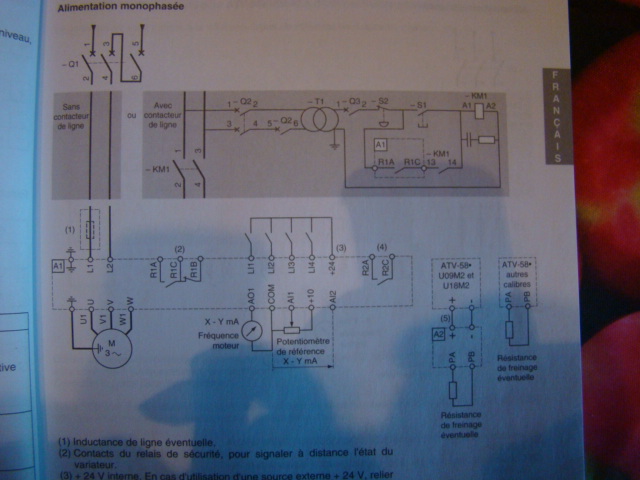

COMME SUR LE SCHEMA CI DESSOUS



AUTRE PRECISION SUR CE MODELE DE VARIATEUR IL EST INDIQUE
TENSION DE SORTIE MAXIMALE EGALE A LA TENSION D ENTREE
SOIT POUR UN 220V MONO SORTIE MAXIMALE 220V TRIPHASE




DONC IL ME RESTE A CABLER MON MOTEUR EN 220 V TRIPHASE POUR QUE CELA FONCTIONNE

ENSUITE AVEC LA PETIT POCKET DE PROGRAMMATION IL RESTE A INDIQUER
LE REGIME MOTEUR
"MANUTENTION GENERAL OU SPECIAL"
CES APPAREILS SONT EXTREMEMENT SOPHISTIQUES EN FONCTION DES TYPES D UTILISATIONs
PROFESSIONNELLES
J OPTE POUR "GENERAL" QUI EST UN USAGE COURRANT SI JE PEU DIRE

JE REGLE LA FREQUENCE DE SORTIE A 50 HZ
ET LES PARAMETRES DE SECURITE DU MOTEUR
JE VALIDE L UTILISATION DIRECTE SUR LE TABLEAU DE BORD
AVEC LES BOUTONS START STOP ET REVERSE

C EST LE PLUS SIMPLE D UTILISATION POUR MON CAS

CONTACT ESSAI ... C EST TOUT BON

JE PEAUFINE LA RAMPE D ACCELERATION
POUR FAIRE UN DEMARRAGE EN DOUCEUR
PAR CONTRE JE VALIDE UN RAMPE DE DECELERATION RAPIDE
POUR AVOIR UN ARRET MOTEUR FRANC EN CAS DE BESOIN

POUR INFORMATION
J AI TROUVE CE MATERIEL SUR LE BON COIN POUR MOINS DE 100€ PORT COMPRIS
LE PRIX MOYEN D OCCASION DE SITUE ENTRE 100 ET 200€ SUIVANT LA PUISSANCE
NEUF CELA VAUT BEAUCOUP PLUS DE 400 A 1500€ SUIVANT LA PUISSANCE ET LES FABRICANTS

EN TOUS CAS TOUJOURS DEMANDER LES NOTICES DE L APPAREIL
AVANT DE L ACHETER
POUR VERIFIER SES CARACTERISTIQUES ET SON CABLAGE
ET S ASSURER QU IL EST INCLUS LA POCKET DE PROGRAMMATION
CAR SANS CELLE CI IMPOSSIBLE DE LE CONFIGURER

TOUT CECI N EST PAS TRES COMPLIQUE
ET VOUS EXPLIQUE UNE SOLUTION PERFORMANTE
MAIS ATTENTION SI VOUS N ETES PAS ELECTRICIEN VOUS MEME
ET QUE VOUS AVEZ TENDANCE A FAIRE SAUTER LES PLOMBS EN BRANCHANT UNE LAMPE DE CHEVET
FAITES VOUS AIDER PAR UN VRAI ELECTRICIEN
CELA VOUS EVITERA DES DEBOIRES
DE L ARGENT GASPILLE
ET UN EVENTUEL INCENDIE ELECTRIQUE COUTEUX

A+
YVES


Dernière édition par STOK51 le 24/7/2010, 11:21, édité 4 fois
Revenir en haut Aller en bas
jhonguy



Masculin Nombre de messages: 348
Age: 59
Localisation: muflin
Date d'inscription: 11/10/2009

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 10:53

c'est que du bon ca et tu trouve ca partout?
Revenir en haut Aller en bas
GEORGES



Masculin Nombre de messages: 2673
Age: 57
Localisation: SAINT JUNIEN
Date d'inscription: 21/06/2008

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 10:57

Sympa la plaque de cadre, PELLIZZARI, c'est une moto italienne ? connais pas ??
Revenir en haut Aller en bas
rogerboldor
Admin


Masculin Nombre de messages: 3962
Age: 68
Localisation: montfermeil
Date d'inscription: 29/06/2009

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 10:59

il s'agit bien d'une machine (outil) italienne
Revenir en haut Aller en bas
STOK51



Masculin Nombre de messages: 11972
Age: 55
Localisation: REIMS
Date d'inscription: 28/03/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 11:28

GEORGES a écrit:
Sympa la plaque de cadre, PELLIZZARI, c'est une moto italienne ? connais pas ??


SI TU TROUVES LA PUISSANCE UN POIL FAIBLE ...
ILS FONT AUSSI DES VERSIONS 160 KW



FAIT JUSTE PREVENIR TON FOURNISSEUR D ENERGIE AVANT
CAR TON RESEAU RISQUE D ETRE UN PEU SOUS DIMENTIONNE

A+
YVES


Dernière édition par STOK51 le 24/7/2010, 11:31, édité 1 fois
Revenir en haut Aller en bas
dimble



Masculin Nombre de messages: 2133
Age: 49
Localisation: 9.4
Date d'inscription: 23/05/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 11:30

Merci Yves pour ce tuto parfait, perso j'ai finalement essaye le montage condo grace à l'article sur le site Volta electricite et ca marche pour le touret et la perceuse à colonne. Mais je chasse l'Altivar sur le bon coin coin..
Revenir en haut Aller en bas
STOK51



Masculin Nombre de messages: 11972
Age: 55
Localisation: REIMS
Date d'inscription: 28/03/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 11:41

dimble a écrit:
Merci Yves pour ce tuto parfait, perso j'ai finalement essaye le montage condo grace à l'article sur le site Volta electricite et ca marche pour le touret et la perceuse à colonne. Mais je chasse l'Altivar sur le bon coin coin..

ALTIVAR EST LA MARQUE COMMERCIALE DE SCHNEIDER
C EST PAS LE SEUL FOURNISSEUR POSSIBLE

LEROY SOMER
LENZE
TOSHIBA
SIEMENS
ETC.. FONT AUSSI CE GENRE DE MATERIEL

AUTANT POUR LE TOURRET
CELA N EST PAS TRES GRAVE CAR TU TOURNES TRES VITE
ET LES EFFORTS SUR LA MEULE SONT EN GENERAL FAIBLEs ...
POUR AFFUTER UN FORET DE 5 mm

PAR CONTRE POUR TA PERCEUSE A COLONNE
TU DOIS RISQUER DE CALER LE MOTEUR SI TU PERCES
DE GROS DIAMETRES

LE VARIATEUR DE FREQUENCE DANS CE CAS VA ETRE TRES UTILE CAR TU VAS EXPLOITER
BEAUCOUP PLUS DE POSSIBILITES
EN PREMIER
LA VARIATION DE VITESSE ... TERMINE LES REGLAGES DE COURROIES INCESSANTS
ENTRE LE FORET A CENTRER ET LE PERCAGE
AVEC UN SIMPLE POTENTIOMETRE C EST PARFAIT

ET AUSSI L INVERSEUR DE SENS DE ROTATION PAR CROISEMENT DES PHASES INTEGRE
QUI VA TE TRANSFORMER TA PERCEUSE EN TARAUDEUSE TRES FACILEMENT

IL EST MEME POSSIBLE DE MONTER UN REOSTAT AU PIED COMME SUR UNE MACHINE A COUDRE
POUR FAIRE VARIER LA VITESSE EN CONTINU

A+
YVES
Revenir en haut Aller en bas
Adrien



Masculin Nombre de messages: 15
Age: 26
Localisation: 85
Date d'inscription: 16/05/2010

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    24/7/2010, 17:31

Bonjour à tous,

Effectivement, le variateur est la meilleure solution, à mon taff on fait régulièrement la modif (entreprise de maintenance électromécanique + élec indus ).

Donc ceux qui on des soucis pour l'adaptation sur leur machine je pourrai peut être vous aider, envoyez moi un ptit MP.

Je peux aussi vous trouver les notices des variateurs et éventuellement vous fournir des variateur (neuf mais marques moins connue donc moins chère que du telemeca ).

Voila hésitez pas surtout si vous avez des soucis.
Revenir en haut Aller en bas
spirit70s



Masculin Nombre de messages: 359
Age: 54
Localisation: verviers
Date d'inscription: 24/04/2009

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    25/7/2010, 16:02

l'altivar est une solution,mais asser couteuse.vous pouvez placez deux condensateurs,un pour le démarrage et un autre pour le maintien de puissance.valeur 7mfrd par 100 watts de puissance moteur.
la société sew qui commercialise les moteurs,en fournisse d'origine ainssi concus depuis des années,et j'en utilise depuis des année dans mon job sans soucis sans échauffement .solution pas cher et de bonne qualité
Revenir en haut Aller en bas
COSMIK



Masculin Nombre de messages: 506
Age: 37
Localisation: bordeaux
Date d'inscription: 16/09/2008

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    26/7/2010, 17:56

Salut,
et le montage d'un moteur à courant continu, ça le fait non ? ils en font d'1kW pour environ 100€ en neuf.
ça peut être une solution ou il vaut mieux rester en tri et se fendre de l'achat d'un convertisseur ?

à+.
Revenir en haut Aller en bas
j-yves



Masculin Nombre de messages: 3041
Age: 54
Localisation: CHAMPAGNE ! (epernay)
Date d'inscription: 30/03/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    26/7/2010, 23:05

Very Happy Very Happy Very Happy
vas y mon yves albino albino albino
bourre la mule!
blinde la gamelle!!
pas tout pigé, mais c'est pas grave casse casse casse
j'ai seulement compris que la machine à faire des gros trous dans les carters et les chemises est opérationnelle
cafume1 cafume1 cafume1
ça sent les watt et la meule qui braise, ce truc là banana1 banana1 banana1
GAAAAAAAAAAAAAAAAAZZZZZZZZZZZZZZZZZZZZ
Very Happy albino w01
Revenir en haut Aller en bas
imod_13



Masculin Nombre de messages: 11
Age: 64
Localisation: Marseille
Date d'inscription: 27/10/2014

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    30/11/2014, 22:12

Bonsoir a tous
Un système qui marche très bien et pas cher
Mon atelier est en 220 mono.
Pour faire tourner mon tour 5,5kw ma fraiseuse 4kw(moteurs 2 vitesses couplage Dahlander) et un gros compresseur 5kw , j'utilise le système moteur pilot avec trois moteur Tri 220/380 que j'ai monté en parallèle et un transfo tri  220/380.
https://sites.google.com/site/rebobinagebobinage/moteur-pilote#TOC-MOTEUR-PILOTE-monophas-230v-triphas-230v
Mes machines outils tournent depuis presque 10ans avec ce système et tout fonctionne très bien . Ça demande un peu de câblage mais rien d'impossible.
Bon rien de neuf ce système est utilisé depuis très longtemps aux USA ou on peut acheter ces convertisseurs tout fait
tchao
Un Marseillais
Revenir en haut Aller en bas
STOK51



Masculin Nombre de messages: 11972
Age: 55
Localisation: REIMS
Date d'inscription: 28/03/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    1/12/2014, 10:03

BRAVO
TRES INTERESSANTE SOLUTION ELECTROMECANIQUE QUE JE NE CONNAISSAIS PAS albino
SURTOUT POUR LES GROSSES PUISSANCE C EST NETTEMENT PLUS ECONOMIQUE QU UN GROS VARIATEUR DE FREQUENCE
SURTOUT QUE CELA PEUT SE FAIRE AVEC UN MOTEUR DE RECUP Very Happy
IL N Y A QUE LES CONDOS A ACHETER NEUFS ET SE FAIRE UN COFFRET AVEC UN CABLAGE PROPRE w01

A+
YVES
Revenir en haut Aller en bas
imod_13



Masculin Nombre de messages: 11
Age: 64
Localisation: Marseille
Date d'inscription: 27/10/2014

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    1/12/2014, 12:36

Bonjour a tous
Et oui STOK51 j'ai tout monté avec trois moteurs de 2,2 Kw et un transfo de recup. Les condo j'en ai eu pour 30€ .Une armoire électrique des relais du câblage tout en recup et je fais tourner mes machines outils sans problème. j'ai eu des craintes pour le compresseur (ça demande beaucoup de couple au démarrage) mais non pas de problème , je sable je peint ça marche nickel.
C'est un systeme méconnu mais nettement moins cher qu'un gros variateur de puissance de 7 kw Et si j'ai besoin de plus de puissance je met une machine outil en marche pour ajouter un moteur c'est pas plus compliqué.
Ce matin pluie c'est plus ce que c'etait dans le midi
tchao
Un Marseillais
























µ
Revenir en haut Aller en bas
Rossifumi_46



Masculin Nombre de messages: 1283
Age: 28
Localisation: Tours 37 France
Date d'inscription: 24/11/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    1/12/2014, 20:27

Sympa ton montage albino Ayant un BTS éléctrotechnique, je peu te confirmer le côté méconnu, puisqu'on en a jamais parlé en cours ...
Revenir en haut Aller en bas
http://www.rossifumi46.fr
STOK51



Masculin Nombre de messages: 11972
Age: 55
Localisation: REIMS
Date d'inscription: 28/03/2007

MessageSujet: Re: BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO    1/12/2014, 22:01

C EST SUR QUE PAR CONTRE C EST PAS TOUT A FAIT LE TOP POUR LA CONSO D ENERGIE innocent

MAIS POUR LA FACTURE  IL EST POSSIBLE QUE L ABONNEMENT MONO A PUISSANCE INSTALLEE EST MOINS SALLEE
QU UNE TETE DE LIGNE EN TRIPHASE Very Happy

A+
YVES
Revenir en haut Aller en bas


BRANCHEMENT D UNE MACHINE TRIPHASEE SUR RESEAU 220V MONO

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1

 Sujets similaires

-
» [Astuce] Installation d'un convertisseur 12V - 220V sur le bateau
» [Le Mans] Réseau SETRAM
» Serveur Web ARDUINO sur réseau local
» Réseau local: stockage données (vidéo/musik etc ...)
» chatter en reseau local avec xp

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPECIALES ::  :: -
