photos et explication
Restauration de mon Z650 - Page 5 Img_2016
sur ces roues avec le bas moteur de posé il y a de cela presque un an
Restauration de mon Z650 - Page 5 Img_2011

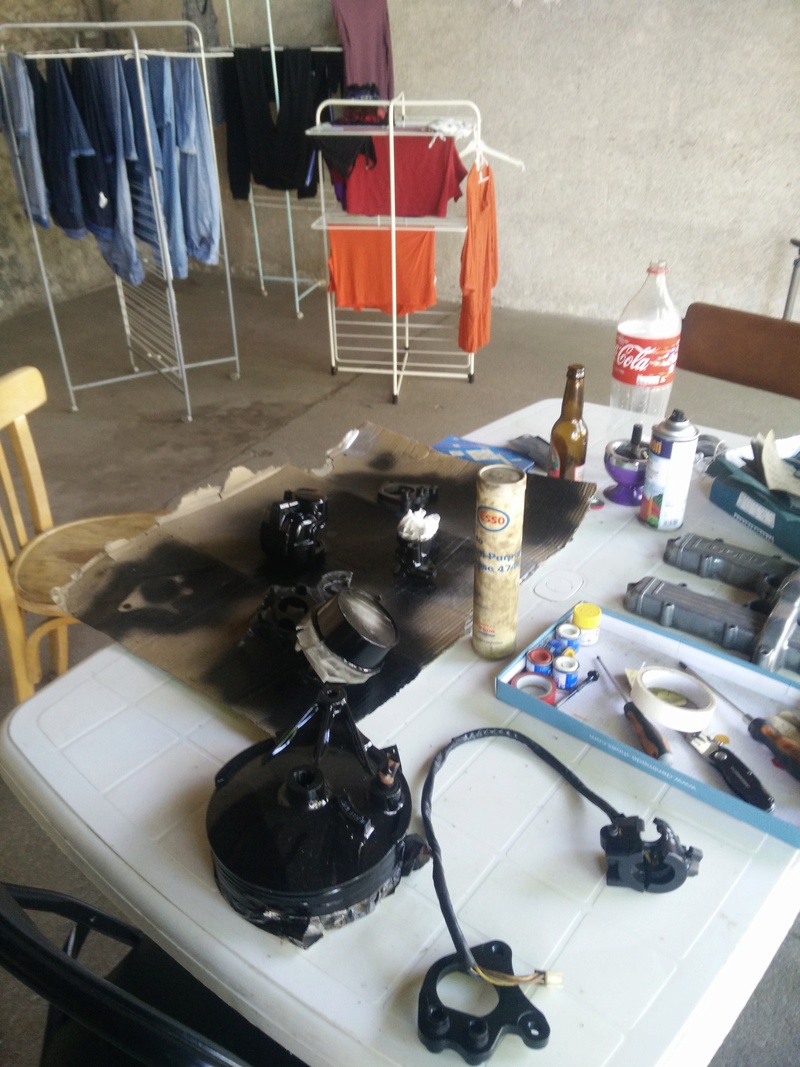

peinture des pièces nouares Very Happy
Restauration de mon Z650 - Page 5 Img_2013

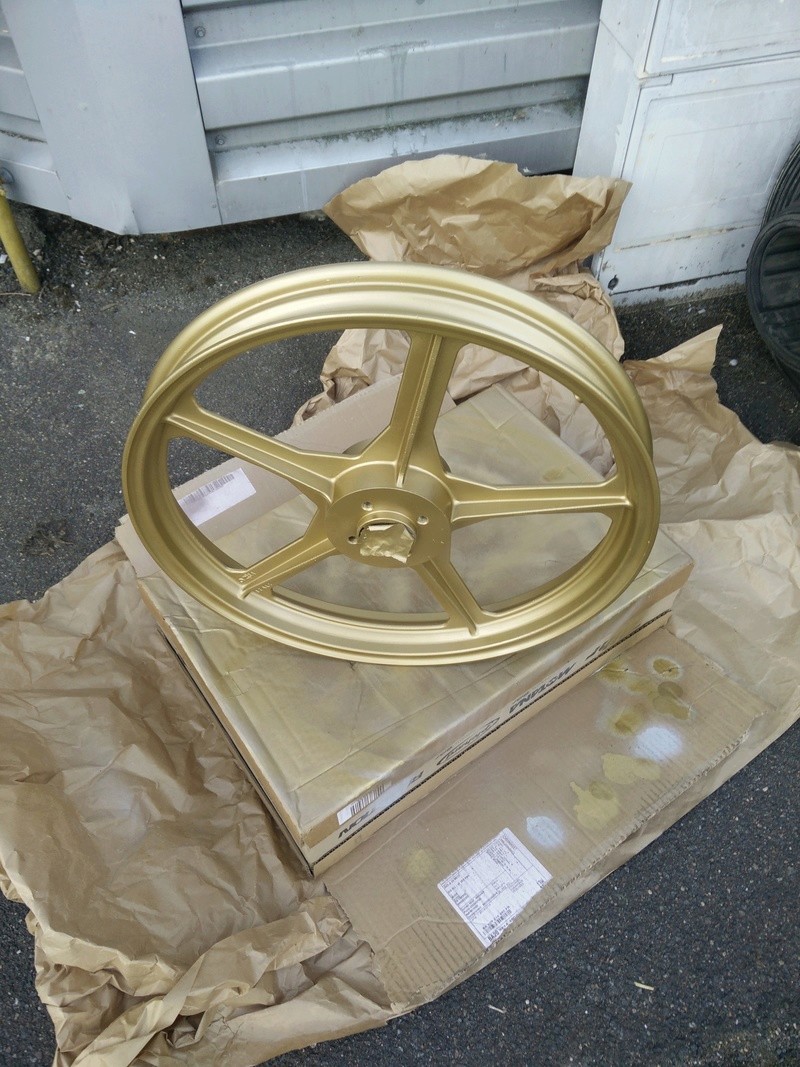

peinture de la jante avant
Restauration de mon Z650 - Page 5 Img_2012
remplacement des raccords de carbu  (les anciens étaient fuyards)
Restauration de mon Z650 - Page 5 Img_2010

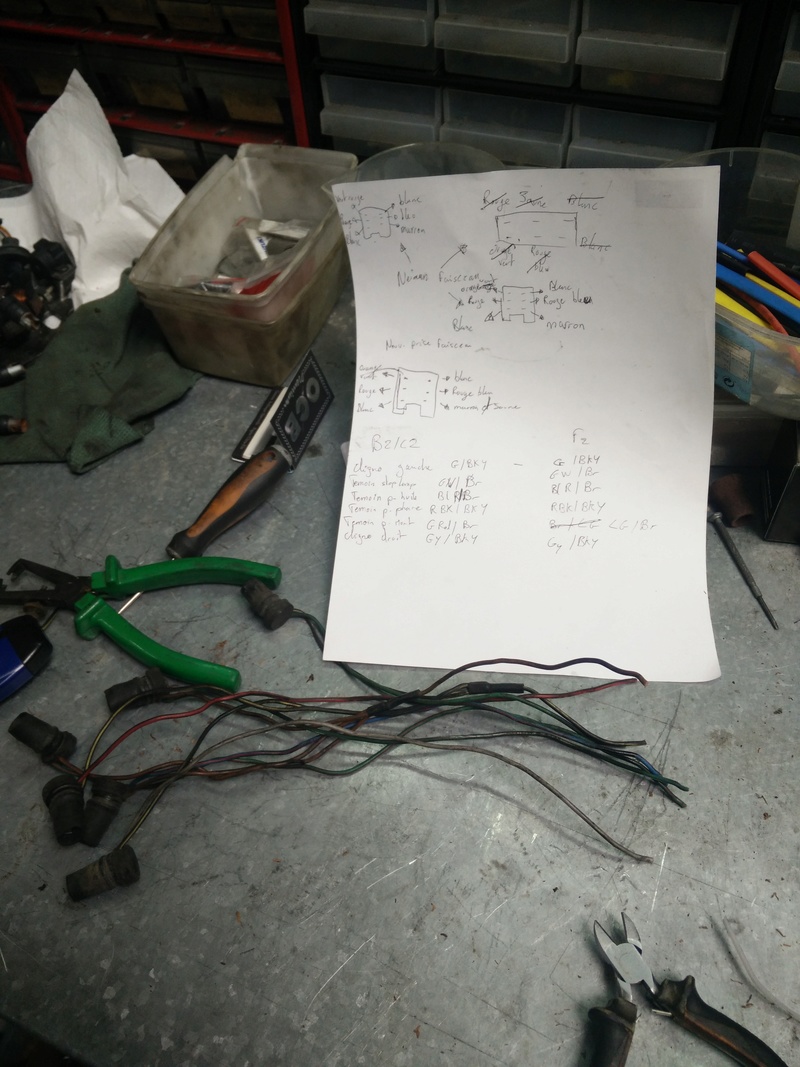

l'élec c'est le bordel, surtout avec un faisceau de 750z modifié, un tableau de bord de B2, et des parties électriques de F2
Restauration de mon Z650 - Page 5 Img_2014

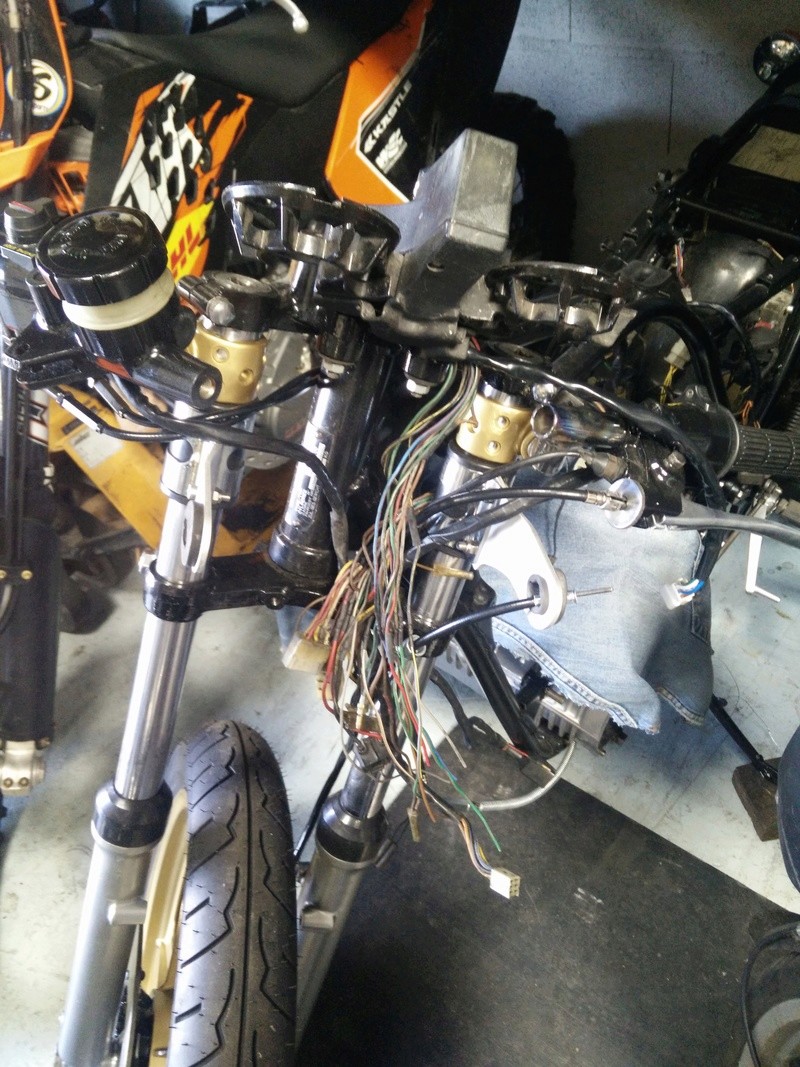

le fourbi (qui est toujours un fourbi aujourd'hui
Restauration de mon Z650 - Page 5 Img_2023

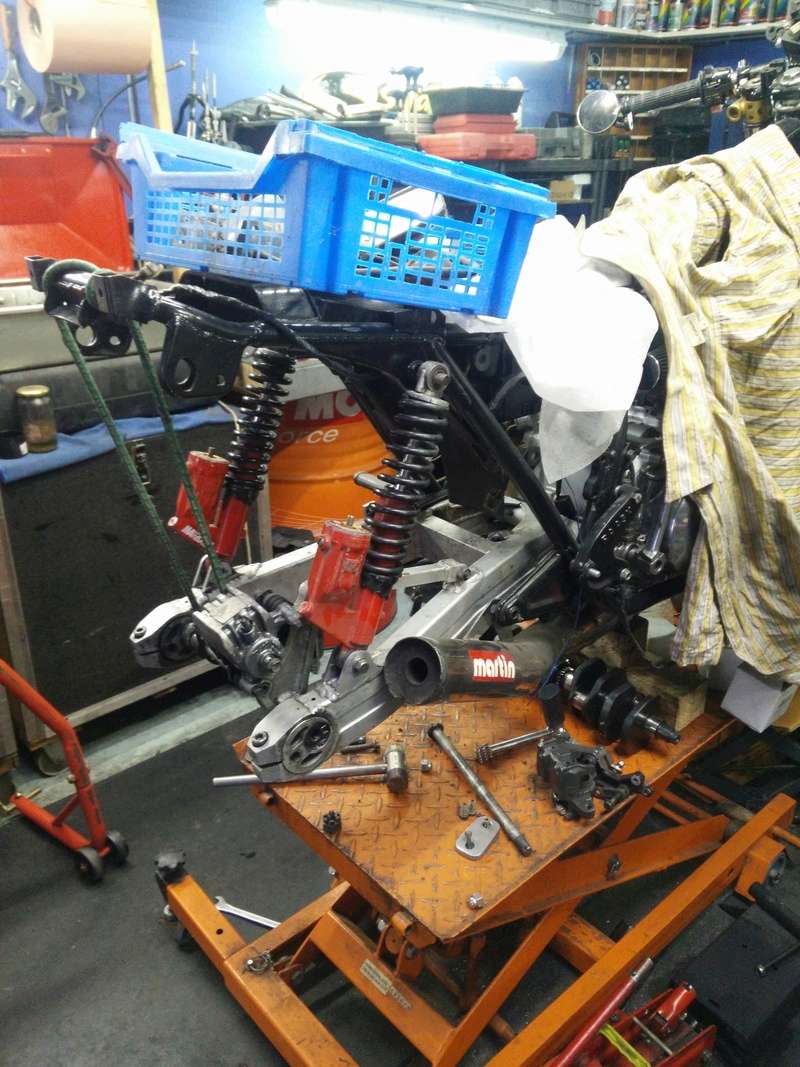

le jour ou j'ai fait l'acquisition de trains roulants de 550 zephyr tout à basculé dans ma tête (c'était pour mon 400 a la base mais vu que le 650 est resté sur le pont sans train arrière pendant longtemps j'ai craqué Very Happy )
Restauration de mon Z650 - Page 5 Img_2015
ca passe au poil de cul mais il y a la place pour l’écrou du cale pied passager (faut penser au confort de madame aussi jusqu'à ce qu'elle décide de passer son permis)
Restauration de mon Z650 - Page 5 Img_2017
une cale de 14mm vient se placer entre les amortos et le cadre pour que ces derniers travaillent en ligne ( à l'arrache pour le moment j'attends les définitives, merci a mon tonton qui est tourneur/fraiseur)
ah oui tout ceci est un montage à blanc car la peinture de mon cadre ne tient pas bom donc ca repart en epoxy, SAV bien sur Very Happy
la suite demain
a+
baba
Revenir en haut Aller en bas
baba41

baba41


Masculin Nombre de messages : 469
Age : 26
Localisation : Blois
Date d'inscription : 24/01/2012

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime23/12/2017, 13:45

voici la suite
la moto va descendre du pont pour la première fois depuis plus d'un an (et sur ces roues) mais en config zephyr à l'arrière et z650 à l'avant.
Restauration de mon Z650 - Page 5 Img_2013
donc un soir bien fâché et ayant mon train avant de zephyr sous le coude j'attaque par la face nord
Restauration de mon Z650 - Page 5 Img_2014
10 minutes après
Restauration de mon Z650 - Page 5 Img_2015
20 minutes plus tard c'est monté (notons le guidon de récup tordu)
Restauration de mon Z650 - Page 5 Img_2018
Restauration de mon Z650 - Page 5 Img_2017
fabrications de pattes pour un essai a blanc avec le tableau de bord du z650, trop haut et ça fait moche avec le phare donc à modifier.
Restauration de mon Z650 - Page 5 Img_2011
Restauration de mon Z650 - Page 5 Img_2010

donc modif des pattes de fixation, on monte a blanc pour voir ce que ça pourrais donner

Restauration de mon Z650 - Page 5 Img_2040

pour se donner une idée de la position

Restauration de mon Z650 - Page 5 Img_2039

montage à blanc pour voir la longueur a virer, résultat 5cm et demi...

Restauration de mon Z650 - Page 5 Img_2035

montage a blanc n°2 du phare (notons les bouts des chambre à air pour caler les pattes de phare)

Restauration de mon Z650 - Page 5 Img_2041
Restauration de mon Z650 - Page 5 Img_2036

modif des pattes de fixation du TDB

Restauration de mon Z650 - Page 5 Img_2034

bon faut trouver la solution, filetage de 8 et épaulement de 10 Question

Restauration de mon Z650 - Page 5 Img_2038

on coupe la partie filetée et on filte la partie épaulée en 10X150

Restauration de mon Z650 - Page 5 Img_2037

les fixations de phare, vis & rondelles inox, entretoise en laiton (récup de galets de scoot)
Restauration de mon Z650 - Page 5 Img_2043

une fois le tout en place ça rends plutôt pas mal, je suis content de mon taff

Restauration de mon Z650 - Page 5 Img_2044

montage de petit clignos à leds.

Restauration de mon Z650 - Page 5 Img_2047

full légal barrouf bien sur Very Happy

Restauration de mon Z650 - Page 5 Img_2046

ébauche de la patte de fixation du silencieux, ligne martin pour 750z car celle du z650 passe pas ça touche le bras.

Restauration de mon Z650 - Page 5 Img_2045

habillage provisoire (réservoir percé & cul de selle avec 20 couches de peinture)

Restauration de mon Z650 - Page 5 Img_2051
Restauration de mon Z650 - Page 5 Img_2050
polissage des excentriques de bras oscillant
Restauration de mon Z650 - Page 5 Img_2055
Restauration de mon Z650 - Page 5 Img_2054

même punition pour le bras oscillant

Restauration de mon Z650 - Page 5 Img_2052
Restauration de mon Z650 - Page 5 Img_2053
Restauration de mon Z650 - Page 5 Img_2056
Revenir en haut Aller en bas
baba41

baba41


Masculin Nombre de messages : 469
Age : 26
Localisation : Blois
Date d'inscription : 24/01/2012

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime1/2/2018, 19:17

la suite ?
ben je sait pas, au vu du nombre de réponse je dirait non bom bom
pourtant le projet à avancé, mais bon si c'est pour partager tout seul je ne voit pas l’intérêt bom
a+
baba41
Revenir en haut Aller en bas
Invité
Invité




Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime1/2/2018, 19:26

Ben faut pas se vexer comme ça! affraid
Beau boulot, tu bosses en mécanique moto?
Revenir en haut Aller en bas
bandit78




Masculin Nombre de messages : 806
Age : 63
Localisation : Sartrouville
Date d'inscription : 20/12/2015

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime1/2/2018, 19:43

te fâche pas comme ça peut être une critique ton titre "restauration Z 650" et au final tu modifies un peu beaucoup quand même, bon ok un Z 650 n'atteindra jamais une côte à six chiffres mais c'est dommage.

sur le mien à l'époque j'avais mis l'arrière du Z 750 (pas sur du Z) juste des cales au niveau du bras ce qui m'avez permis d'avoir le disque AR.
Revenir en haut Aller en bas
Mécanono

Mécanono


Masculin Nombre de messages : 400
Age : 55
Localisation : Grenoble
Date d'inscription : 17/10/2010

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime1/2/2018, 19:52

Hello,
Ben que dire, si ce n'est que je suis toujours la progression du 6 1/2 Z avec intérêt  albino.
Je vois que tu as aussi un Gilera 800 GP dans les véhicules dont tu t'occupes  w01.
Bien cordialement.
Bruno
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 7800
Age : 75
Localisation : montfermeil
Date d'inscription : 29/06/2009

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime1/2/2018, 19:54

Ben j'avais pas vu ce post , il y a du travail réalisé , l'avancement est bien entamé , ça va bientôt rouler   albino albino albino
Revenir en haut Aller en bas
baba41

baba41


Masculin Nombre de messages : 469
Age : 26
Localisation : Blois
Date d'inscription : 24/01/2012

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime2/2/2018, 12:58

Holà pas fâché ni vexé bien sur, disons que ça reste une restauration mais le projet a évolué au fil des années (déjà 6 ans que je l'ai) et du budget aussi
Oui je bosse dans la mécanique moto, maintenant je suis cogérant d'un petit garage moto depuis un peu plus d'un an.
Ça ne roule pas encore car le projet avance petit à petit (mon projet perso passe après celui des clients)
Mais c'est en bonne voie
A+
Baba
Revenir en haut Aller en bas
baba41

baba41


Masculin Nombre de messages : 469
Age : 26
Localisation : Blois
Date d'inscription : 24/01/2012

Restauration de mon Z650 - Page 5 Empty
MessageSujet: Re: Restauration de mon Z650   Restauration de mon Z650 - Page 5 Icon_minitime6/7/2018, 13:53

salut à tous
le projet avance
Récup' d'une tôle d'inox alimentaire, traçage, découpe, pliage..
Restauration de mon Z650 - Page 5 36798810
ça prends forme
Restauration de mon Z650 - Page 5 36705011

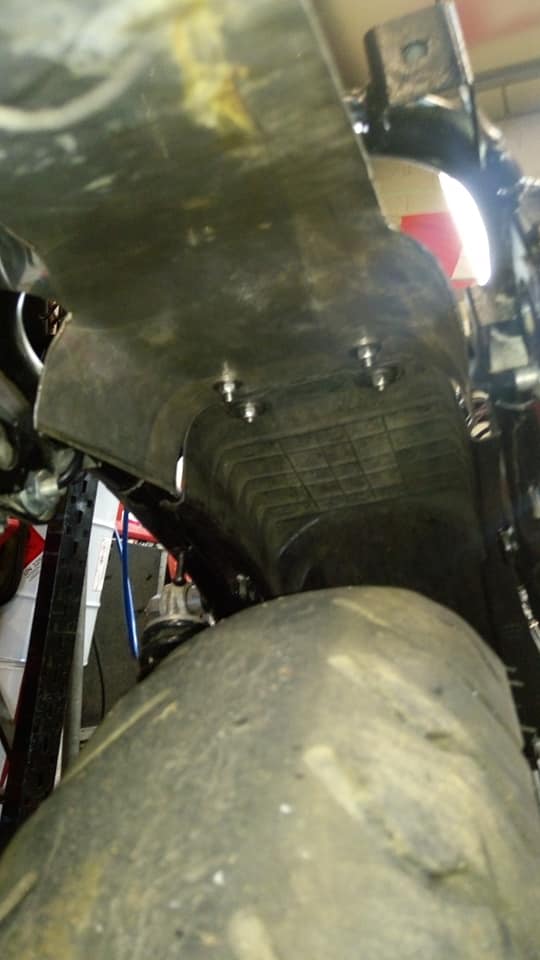

et un passage de roue en inox Very Happy
Restauration de mon Z650 - Page 5 36664410

Restauration de mon Z650 - Page 5 36665210
vu que la fourche est plus courte que celle d'origine et que je suis passé en 17' à l'avant la garde au sol en à pris un coup, donc j'ai fait faire des rehausses.
Restauration de mon Z650 - Page 5 36737210

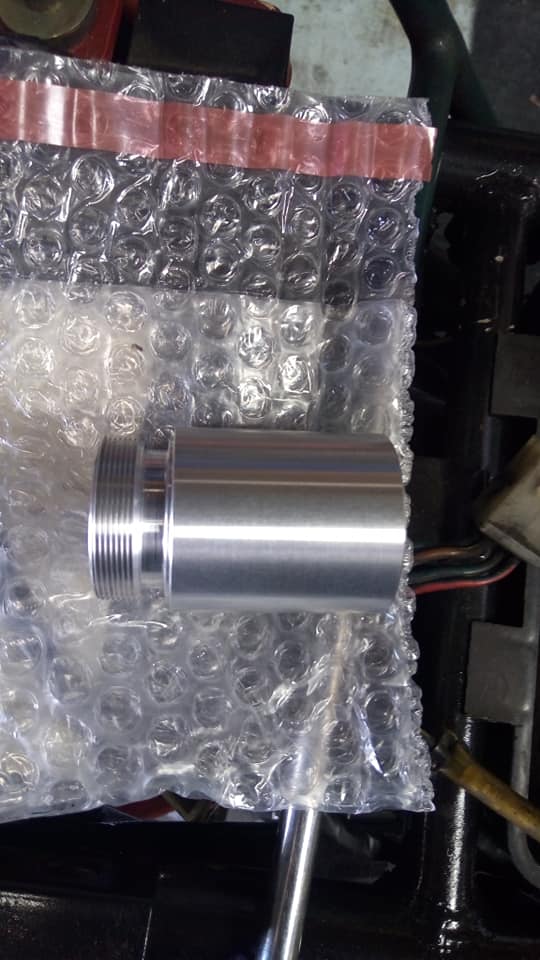

mise en place, petit à petit j'ai descendu les tubes de 5mm en 5mm, pour finir à 35mm de rehausse provisoire afin d’avoir une garde au sol correcte.
