MessageSujet: Vannes remplissage laterales   29/7/2014, 14:34

Salut

A tout hasard, quelqu'un aurait il une vanne comme celle ci qui traine pour me donner les dimension que j'en fasse une factice ?




Dernière édition par maturin le 30/7/2014, 08:44, édité 1 fois
Revenir en haut Aller en bas
STOK51

avatar

Masculin Nombre de messages : 12957
Age : 58
Localisation : REIMS
Date d'inscription : 28/03/2007

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 16:02

DIAM VANNE  88 MM
SUR 44MM DE HAUT
DIAM DE LA COLERETTE DE FIXATION 118 MM
EPAISSEUR DE LA COLERETTE 3.6 MM

EPAISSEUR MOYENNE DE LA PIECE 3.5 MM
MATIERE ALLIAGE D ALU GENRE AS 13

WALA
A+
YVES
Revenir en haut Aller en bas
Dimble

avatar

Masculin Nombre de messages : 2314
Age : 52
Localisation : 9.4
Date d'inscription : 23/05/2007

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 18:33

C est pas alain ferrailleur qui a deja fait ca? Ca me dit qqchose ces trappes factices...
Revenir en haut Aller en bas
GEORGES

avatar

Masculin Nombre de messages : 2941
Age : 60
Localisation : SAINT JUNIEN
Date d'inscription : 21/06/2008

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 18:48

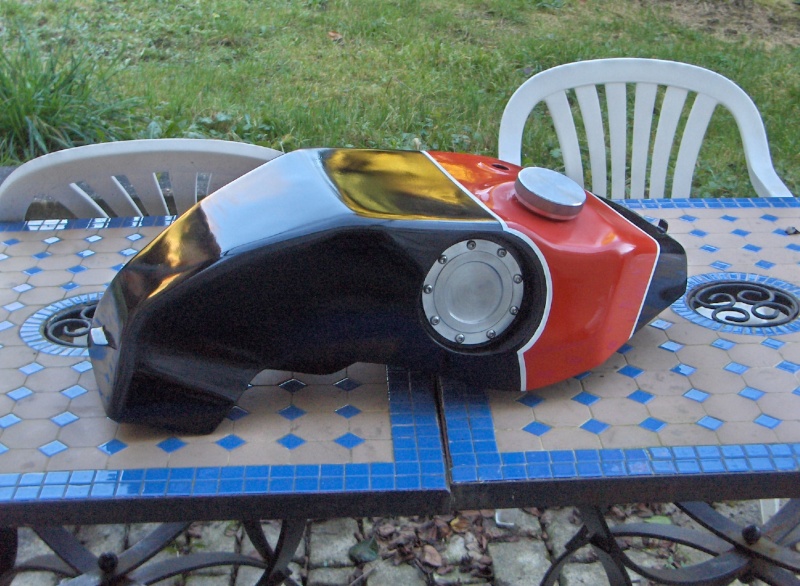

Egli doit avoir ça :

Revenir en haut Aller en bas
ferrailleur

avatar

Masculin Nombre de messages : 2489
Age : 57
Localisation : au pays des algues vertes/ groland
Date d'inscription : 08/10/2008

MessageSujet: re Vannes remplissage laterales   29/7/2014, 20:30

dimble a écrit:
C est pas alain ferrailleur qui a deja fait ca? Ca me dit qqchose ces trappes factices...
 w01
j'ai "seulement " fourni une de mes vraies vannes  w01


l'autre est sur celle la :


a+
alain
Revenir en haut Aller en bas
maturin

avatar

Masculin Nombre de messages : 104
Age : 38
Localisation : Tonnay-Charente (17)
Date d'inscription : 19/07/2009

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 20:41

Merci Monsieur STOK, par contre y a combien entre la vanne et la paroie ou si tu avais la largeur de la collerette.
A tout hasard et sans vouloir abuser, t'aurais pas une photo d'une vanne comme ca demontee ??

@ georges
Celle d'Egli est un peu differente etant donné que celle dont j'ai besoin affleure le reservoir, et non renfoncee comme celle de ta photo.
Neanmoins, la vanne en elle meme est peut etrela meme et juste une piece avec une collerette pour la renfoncer...


Par contre sur le dessus du reservoir, c'est un bete bouchon ou une trappe monza non?
Revenir en haut Aller en bas
GEORGES

avatar

Masculin Nombre de messages : 2941
Age : 60
Localisation : SAINT JUNIEN
Date d'inscription : 21/06/2008

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 20:44

Sur la photo c'est juste une plaque factice, le renfoncement recevait la vanne d'origine.
Revenir en haut Aller en bas
ferrailleur

avatar

Masculin Nombre de messages : 2489
Age : 57
Localisation : au pays des algues vertes/ groland
Date d'inscription : 08/10/2008

MessageSujet: re Vannes remplissage laterales   29/7/2014, 20:45

Very Happy
la vrai et les factices :



 w01
Revenir en haut Aller en bas
maturin

avatar

Masculin Nombre de messages : 104
Age : 38
Localisation : Tonnay-Charente (17)
Date d'inscription : 19/07/2009

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 21:30

la mienne est donc renfoncée par une pièce supplémentaire dans laquelle vient se fixer la vanne en elle même.
Revenir en haut Aller en bas
rogerboldor
Admin
avatar

Masculin Nombre de messages : 5493
Age : 70
Localisation : montfermeil
Date d'inscription : 29/06/2009

MessageSujet: Re: Vannes remplissage laterales   29/7/2014, 22:08

Les vraies sont interdites en course d'anciennes donc il est préférable de refaire des "fausses" situ veux rouler sur piste , pour rester au salon il n'y y pas de problème (sauf de retrouver de l'origine)

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
ferrailleur

avatar

Masculin Nombre de messages : 2489
Age : 57
Localisation : au pays des algues vertes/ groland
Date d'inscription : 08/10/2008

MessageSujet: re Vannes remplissage laterales   29/7/2014, 22:40

maturin a écrit:
la mienne est donc renfoncée par une pièce supplémentaire dans laquelle vient se fixer la vanne en elle même.
 w01
probablement ,j'ai 2 réservoirs de gsxr qui avait fait 1/2 saisons endurance dont la dernière course était suzuka (750 gsxr jaune ,sponsor MAJORETTE entre autre)
le réservoir de course avait une pièce intermédiaire en acier !! pour mettre la vanne en position enfoncée,le2eme avait un bouchon maison
je dois encore avoir cette pièce quelque part (photo si je retrouve  Question )

alain
Revenir en haut Aller en bas
maturin

avatar

Masculin Nombre de messages : 104
Age : 38
Localisation : Tonnay-Charente (17)
Date d'inscription : 19/07/2009

MessageSujet: Re: Vannes remplissage laterales   30/7/2014, 08:10

Citation :


Là je suis pas fou  tongue , regardez la photo de ma moto.

Il y a bien une piece en alu qui se fixe sur mon reservoir dans laquelle viendrait se fixer la vanne ? Ou alors la vanne est d'une seule piece, c'est ca que j'essaye de comprendre !
Revenir en haut Aller en bas
rogerboldor
Admin
avatar

Masculin Nombre de messages : 5493
Age : 70
Localisation : montfermeil
Date d'inscription : 29/06/2009

MessageSujet: Re: Vannes remplissage laterales   30/7/2014, 08:45

Cette pièce d'adaptation , j'en ai fait taillée dans la masse et avec des écrous borgnes et rondelles que l'on boulonne par l'intérieur du réservoir en passant la main dans le trou de la vanne , une petite main est plus pratique car les écrous tombent plusieurs fois avant d'y arriver (c'est du vécu)

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
gef

avatar

Masculin Nombre de messages : 816
Age : 40
Localisation : val d'oise
Date d'inscription : 16/12/2007

MessageSujet: Re: Vannes remplissage laterales   30/7/2014, 09:24

la vanne est d'une seule pièce
Revenir en haut Aller en bas
http://teamecanic.free.fr/team.html
STOK51

avatar

Masculin Nombre de messages : 12957
Age : 58
Localisation : REIMS
Date d'inscription : 28/03/2007

MessageSujet: Re: Vannes remplissage laterales   30/7/2014, 09:47

IL Y A BIEN 2 PIECES SUR CE RESERVOIR CAR C EST UNE MODIFICATION D UN RESERVOIR TOLE D ORIGINE
ET COMME L EXPLIQUE ROGER
IL Y A UNE PREMIERE PIECE EN CREUX QUI SE FIXE SUR LA PARROI DU RESERVOIR POUR FAIRE UNE CLOCHE INTERIEURE
SUR LAQUELLE VIENT SE FIXER LA VANNE ELLE MEME  w01

CELA FAIT BIEN 2 ENSEMBLES
DONT 2 FOIS PLUS DE CHANCES D AVOIR DES FUITES D ESSENCE  bom

LE MIEUX EST DE FAIRE UNE PIECE FACTICE EN UN SEUL MORCEAU VANNE + SUPPORT  innocent
QUI N A PAS BESOIN DE FAIRE 50 MM DE PROFONDEUR SAUF SI TU VEUX UNE ILLUSION PARFAITE MAIS A MON AVIS DEJA AVEC 25 MM
CELA DOIT ETRE PAS MAL COMME EFFET  Very Happy

ET POUR LES ECROUS INTERIEURS IL EST PLUS FACILE DE REALISER UNE PIECE EN TOLE D ALU EN FORME DE  C TARAUDEE OU AVEC DES INSERTS QUE L ON PASSE PAR LE TROU ET TERMINE LES ECROUS QUI TOMBENT OU QUI TOURNENT  Cool !!!
IL Y A JUSTE A ENGAGER LES 2 PREMIERES VIS EN METTANT LE RESERVOIR SUR LE COTE  Very Happy
APRES C EST TROP FACILE EN 2 MINUTES C EST FAIT  casse

A+
YVES
Revenir en haut Aller en bas
ferrailleur

avatar

Masculin Nombre de messages : 2489
Age : 57
Localisation : au pays des algues vertes/ groland
Date d'inscription : 08/10/2008

MessageSujet: re Vannes remplissage laterales   30/7/2014, 18:56

maturin a écrit:
Citation :


Là je suis pas fou  tongue , regardez la photo de ma moto.

Il y a bien une piece en alu qui se fixe sur mon reservoir dans laquelle viendrait se fixer la vanne ? Ou alors la vanne est d'une seule piece, c'est ca que j'essaye de comprendre !
 w01
j'ai retrouvé la pièce intermédiaire pour la vanne,as tu besoin de photos ou plus ????????
alain
Revenir en haut Aller en bas
maturin

avatar

Masculin Nombre de messages : 104
Age : 38
Localisation : Tonnay-Charente (17)
Date d'inscription : 19/07/2009

MessageSujet: Re: Vannes remplissage laterales   30/7/2014, 20:38

Haaaa.... Je savais bien qu'y en avait un qu'avait ca ! Bah oui merci beaucoup, je veux bien des photos et les dimensions du coup si ca t'embete pas trop...

Du coup la vanne est bien boulonnee au fond de cette piece. Oui effectivement ca fait 2x plus de fuites mais bon, c'est plus sympa je pense.
