Salut,

Le post ayant été supprimé, je recommence :
Le but est de monter un bras de ZX900 dans une 750,

Montage du bras sur la fraiseuse :

bras 900 dans 750 P1020112

Usinage des deux côtés pour le faire rentrer :

bras 900 dans 750 P1020113

Mesure pour voir :

bras 900 dans 750 P1020115

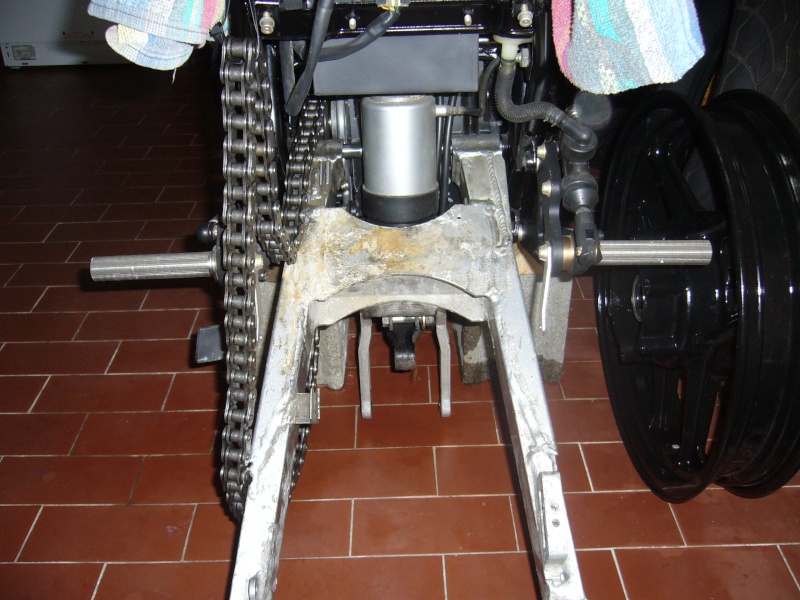

C’est tout vu, ça rentre donc :

bras 900 dans 750 P1020116

Mais le bras devient fragilisé et de plus le principe d’accrochage sur la cadre n’est pas le même (arête centrale sur la 900 + 2 platines latérales), il va falloir renforcer tout ça et se rapprocher de ce qui est fait sur la 750 :

bras 900 dans 750 P1020210

J’ai donc tourné ceci dans de l’AG (afin que ce soit soudable, j’ai d’ailleurs une question à poser aux pros du chalumeau) ; j’ai fait deux alésages de chaque côté afin d’y emmancher les roulements à aiguilles, conformément à l’origine (750 comme 900), ayant rogné de chaque côté, il n’y avait plus assez de matière pour mettre de chaque côté les deux roulements, ceux-ci seront donc emmanchés « plus loin » et devront rentrer dans ces deux alésages.

bras 900 dans 750 P1020211

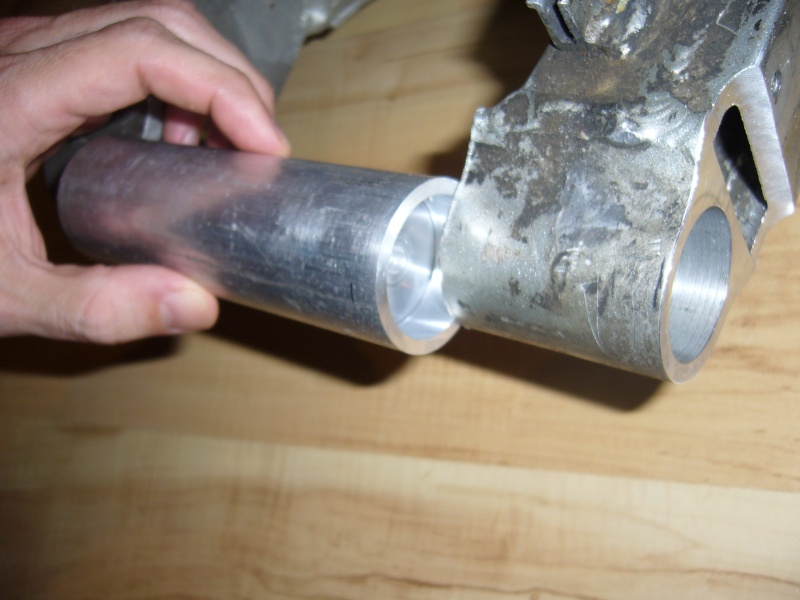

Là aussi, ça rentre !!!

bras 900 dans 750 P1020212

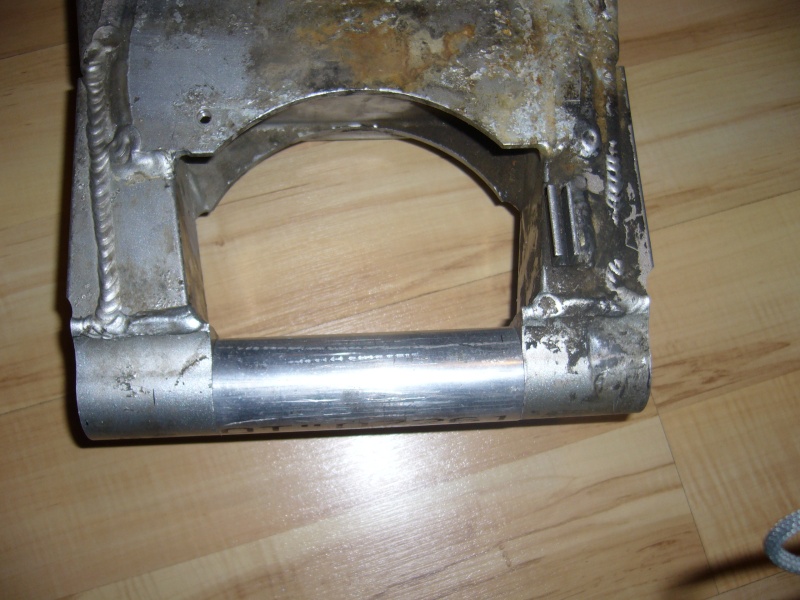

Ça commence à ressembler à quelque chose… C’est juste posé, par encore soudé.

bras 900 dans 750 P1020213

Ma question arrive donc (si Mr Cordonnier pouvait me lire ) :

J’ai peur que pendant le soudage (TIG), le tout se déforme exagérément, empêchant ainsi l’emmanchement des deux roulements (l’idéal aurait été d’aléser après soudage mais bon, j’ai pas trop le temps de m’attarder sur les machines au boulot, et puis la tête à aléser, on ne me la prête pas comme ça…).
J’ai donc laissé ce rond alu encore « plein » (je ne l’ai pas encore percé de part en part afin de laisser passer le tube qui vient faire bague centrale sur les roulements et qui reprend les efforts de serrage du bras sur le cadre, j’espère être clair…), ceci afin de garder de l’inertie lors de la chauffe et ainsi moins déformer :
- est-ce judicieux ?
- ou au contraire, ça ne va pas dans le bon sens ?
- le TIG devra être incliné plutôt vers le rond ou vers le bras (je pense vers le rond, c’est évident mais bon !)
Sachant, que la soudure sera réalisé par un choumac aéro (ça aide…).

Voilà, c’est la prochaine étape avant la réalisation d’autres renforts afin de rigidier le tout et de faire en sorte (surtout) que ça ait de la gueule (genre bras ZRX).

Merci.

A+.
Revenir en haut Aller en bas
Invité
Invité




bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime3/10/2008, 22:24

excuse mais pourquoi monter un bras de 900 GPZ ds un 750 ZX??
Revenir en haut Aller en bas
Pierre
Admin
Pierre


Masculin Nombre de messages : 17500
Age : 63
Localisation : Paris
Date d'inscription : 24/03/2007

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime3/10/2008, 22:31

oui ?? pas mieux ??? Question
Revenir en haut Aller en bas
http://kawasaki-power.motards.net/forum.htm
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime3/10/2008, 22:37

pas de problème, je l'avais expliqué dans ma présentation, mais le post a été supprimé:

en premier, j'ai récupéré les trains roulants d'une 900 à reconditionner;

pour l'avant, j'ai donc monté la fourche et la roue en 16", je trouve les roues de la 900 plus jolies que la 750,et les pneus étaient en bon état sur la 900, beaucoup moins sur la 750.

pour l'arrière, la roue d'origine de 750 avait un roulement qui avait grippé, j'avais donc fait une frette mais ça me botte pas de rouler comme ça;
j'ai donc décidé de monter la roue de la 900, et pourquoi pas le bras oscillant en lui donnant un p'tit air d'ELR;

voilà pourquoi.

et puis aussi, car j'aime bien la bricole, comme pas mal ici d'ailleurs...

à++.
Revenir en haut Aller en bas
Pierre
Admin
Pierre


Masculin Nombre de messages : 17500
Age : 63
Localisation : Paris
Date d'inscription : 24/03/2007

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime3/10/2008, 23:01

il est plus bien long le bras de 900 par rapport à celui de ZX 750, non ???
Revenir en haut Aller en bas
http://kawasaki-power.motards.net/forum.htm
Invité
Invité




bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime3/10/2008, 23:17

COSMIK ROGER a écrit:
pas de problème, je l'avais expliqué dans ma présentation, mais le post a été supprimé:

en premier, j'ai récupéré les trains roulants d'une 900 à reconditionner;

pour l'avant, j'ai donc monté la fourche et la roue en 16", je trouve les roues de la 900 plus jolies que la 750,et les pneus étaient en bon état sur la 900, beaucoup moins sur la 750.

pour l'arrière, la roue d'origine de 750 avait un roulement qui avait grippé, j'avais donc fait une frette mais ça me botte pas de rouler comme ça;
j'ai donc décidé de monter la roue de la 900, et pourquoi pas le bras oscillant en lui donnant un p'tit air d'ELR;

voilà pourquoi.

et puis aussi, car j'aime bien la bricole, comme pas mal ici d'ailleurs...

à++.

ok dac! w01
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime3/10/2008, 23:28

Pierre a écrit:
il est plus bien long le bras de 900 par rapport à celui de ZX 750, non ???

doit pas y avoir grand chose, 10/20 mm tout au plus; j'ai essayé la roue de 750 avec sa couronne, la chaine est suffisamment longue, c'est déjà ça en moins à changer.
la couronne elle, ne s'adapte pas il va falloir en acheter une neuve (en 630, de la vraie chaine d'ascenseur !!! la 900 est bien plus petite)

à++.
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime11/10/2008, 10:50

up ?
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime13/10/2008, 22:23

Bon, comme je suis en retard dans mon taf au boulot et aussi sur mon bras oscillant, j’ai donc décidé de passer en priorité sur le bras, normal non ?

J’ai commencé à réfléchir pour renforcer le tout et, en plus de rajouter un tube pour « fermer » le bras, je vais aussi y rajouter des morceaux pour le « caissonner » et éviter les nids à merde…

Donc, de chaque côté du renfort central, je vais y souder une tôle mise en forme ; côté roue, y’a pas de soucis, c’est rond mais par contre de l’autre côté, c’est conique, comment je vais faire pour mettre le tout en forme ?? On verra bien, avec une plieuse à tôle, en inclinant la pièce par un pas et un angle bien définis, cela devrait se faire…

bras 900 dans 750 P1020210

Pour le moment, j’ai donc fait ça, avec une rouleuse à main, j’vous dis pas l’effort qu’il faut transmettre pour rouler de la tôle de 5 mm !!! Je ne connais pas la distance pneu/roue, mais j’imagine qu’il y a quand même de la marge…

bras 900 dans 750 P1020218

Ça se monte pil-poil, je ferai moins le malin quand il faudra faire l’autre !!

Voilà pour le moment, rien de bandant mais bon, j’avance, j’avance…

A+++.
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime13/10/2008, 22:24

bon, j'arrive pas à mettre une deuxième tof sur SERVIMG, j'essaierai + tard...

c'est dommage, elle super belle ma tôle roulée !!!!
Revenir en haut Aller en bas
greenpower90

greenpower90


Masculin Nombre de messages : 1550
Age : 58
Localisation : belfort
Date d'inscription : 15/02/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime15/10/2008, 21:55

pourquoi ne pas monter un tube en acier , comme sur le ninja? ca renforce ton bras , et tu n est plus emmerder avec tout ca
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime15/10/2008, 22:40

salut,

si je met un tube en acier, je ne pourrai pas avoir une étanchéité parfaite, et là, se trouvent les roulements à aiguilles.

donc alu et soudure.

à++.
Revenir en haut Aller en bas
Invité
Invité




bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime16/10/2008, 00:34

Et elle sont où les tof01 tof01 ???
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime20/10/2008, 22:28

bon, j'ai finalement beaucoup trop de travail en ce moment que j'ai le temps de m'occuper de rien !
Yves, ne t'inquiète pas, je ne t'ai surtout pas oublié :redface
J'ai juste eu le temps de me tourner un morceau d'acier pour centrer le tube à souder; je crois que le suite est pour la semaine prochaine... pas prête de rouler la ZX...

bras 900 dans 750 P1020210

ça c'est la tôle roulée qui servira à renforcer et surtout à combler les cavités qui ont la sale manie d'attirer la merd...

à++.
Revenir en haut Aller en bas
STOK51

STOK51


Masculin Nombre de messages : 13447
Age : 62
Localisation : REIMS
Date d'inscription : 28/03/2007

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime21/10/2008, 20:42

COSMIK ROGER a écrit:
bon, j'ai finalement beaucoup trop de travail en ce moment que j'ai le temps de m'occuper de rien !
Yves, ne t'inquiète pas, je ne t'ai surtout pas oublié :redface PAS INQUIET NI STRESSE
J AI AUSSI DE QUOI M OCCUPER EN CE MOMENT ....
SANS COMPTER QUELQUES SURPRISES DE TAILLE innocent innocent innocent

A+
YVES
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime27/10/2008, 21:28

Salut,
J’avance un peu aujourd’hui, la tôle mise en forme serra soudée là :

bras 900 dans 750 P1020310

et le tube avec son centreur en acier ressemble à ça :

bras 900 dans 750 P1020311

j’ai aussi fait la deuxième tôle mais n’ai pas pris de photo ; demain, on soude !

et ça va le faire (du moins, je l’espère !).

Après, je vais essayer d'y mettre un renfort avec un tube cintré histoire de faire en sorte que ça ressemble à ça:

bras 900 dans 750 Cimg1410

mais je ne sais pas si je met le renfort dessus ou dessous; on verra.

à+.
Revenir en haut Aller en bas
Invité
Invité




bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 06:52

moi, j'aime bien dessous
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 19:38

donc voilà le résultat, du costaud !!

bras 900 dans 750 P1020312

bras 900 dans 750 P1020313

reste plus qu'à souder le tube et cette partie est terminée

bras 900 dans 750 P1020314

le renfort viendra après, j'ai récupéré du tube creux mais je n'ai aucun moyen pour le mettre en forme et j'ai pas envie de le faire en plusieurs morceaux soudés (comme sur la photo du bras posé sur une table); je veux le cintrer comme et que ça ressemble à peu près à ça:

bras 900 dans 750 Elr01510

aime aime aime aime aime aime aime aime aime aime aime aime aime

à++
Revenir en haut Aller en bas
Grosomoto
Admin
Grosomoto


Masculin Nombre de messages : 4015
Age : 64
Localisation : Marseille
Date d'inscription : 28/03/2007

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 19:43

JOLIIIIIIIE albino albino albino
Revenir en haut Aller en bas
https://www.fmsp.net/index.htm
Pierre
Admin
Pierre


Masculin Nombre de messages : 17500
Age : 63
Localisation : Paris
Date d'inscription : 24/03/2007

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 19:56

Perso, je ne ferai pas de renfort, car ton bras est massif.....alors que celui de la LAWSON est plus fin ce qui facilite esthétiquement un arceau supplémentaire, du reste c'est bien pour ça qu il y en a un car celui d'orig est rond et fin

Si tu poses un arceau , soit il sera trop fin en regard de ton bras soit trop gros et donc tout aussi disgracieux...je laisserai comme ça....
Revenir en haut Aller en bas
http://kawasaki-power.motards.net/forum.htm
Invité
Invité




bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 20:03

Il y a celui ci qui n'est pas vilain, enfin à mon goût




bras 900 dans 750 Index210
Revenir en haut Aller en bas
Pierre
Admin
Pierre


Masculin Nombre de messages : 17500
Age : 63
Localisation : Paris
Date d'inscription : 24/03/2007

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 20:35

ben justement je trouve ça lourd..... bom
Revenir en haut Aller en bas
http://kawasaki-power.motards.net/forum.htm
Invité
Invité




bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 20:37

idem! albino
Revenir en haut Aller en bas
COSMIK

COSMIK


Masculin Nombre de messages : 580
Age : 45
Localisation : bordeaux
Date d'inscription : 16/09/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 21:00

bonne analyse Pierre albino albino
je pense effectivement comme toi, j'vais p't'être en rester là, c'est déjà pas si mal;
le but premier étant de monter un bras de 900 dans le cadre de la 750.

sinon, je vais quand même jouer de la lime, sabler le tout, l'aspect massif de la chose devrait disparaitre un peu.

à voir pour la suite.

à++.
Revenir en haut Aller en bas
franck

franck


Masculin Nombre de messages : 3454
Age : 56
Localisation : alsace
Date d'inscription : 03/03/2008

bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime28/10/2008, 21:17

albino

pt'1 j'adorerais savoir souder moi I love you
Revenir en haut Aller en bas
Contenu sponsorisé





bras 900 dans 750 Empty
MessageSujet: Re: bras 900 dans 750   bras 900 dans 750 Icon_minitime

Revenir en haut Aller en bas

bras 900 dans 750
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Bras oscillant GSX dans cadre 1000j
» Forme dans Bras oscillant 550 Zephyr?
» Passer de 630 en 530 ?
» GPz11 fighter
» Bras Martin

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RESTAURATION-
Sauter vers:
