| TAN reconstruction CB 750 | |
|
+8globecar windle Tan GB Classic franck COCHE FREDO plfmoto rogerboldor 12 participants |
Auteur | Message |
---|
rogerboldor Admin
![rogerboldor](https://2img.net/u/1913/56/03/63/avatars/472-18.jpg)
Nombre de messages : 8183 Age : 77 Localisation : montfermeil Date d'inscription : 29/06/2009
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: TAN reconstruction CB 750 19/2/2023, 07:31 | |

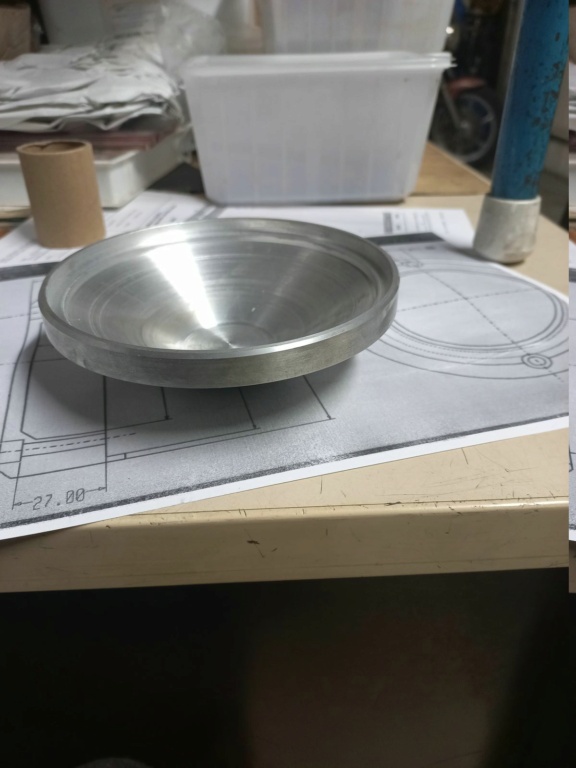

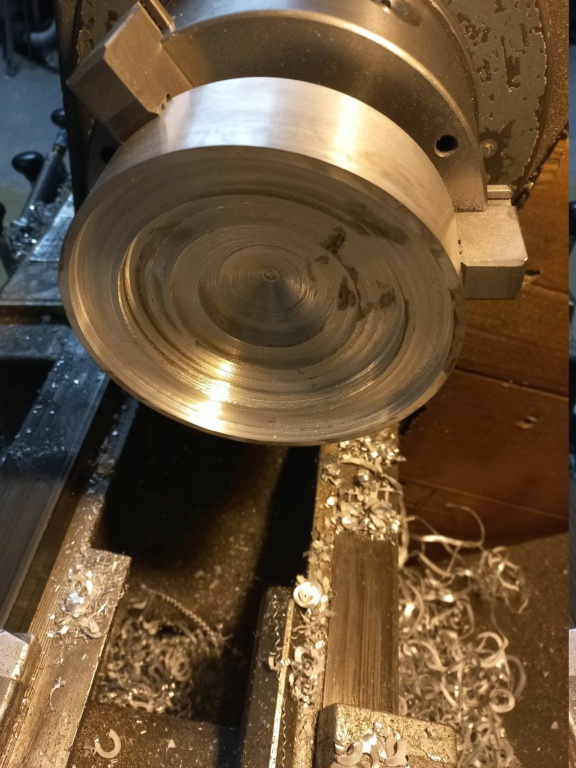

| Puisque Tan s'est lancé dans la restauration d'une CB 750 , il lui fallait un carter de protection coté allumage ; à la hauteur des beautés qu'il sait faire alors en partant d'un gros bloc alu 2017 , j'ai coupé un carré de 140mm de côté par 60 d'épaisseur 3kg (il me faillait un rond de 136x40) première étape , faire un entrainement pour l'usinage avec un trou borgne taraudé à 12mm avec une vis de 12 et une contre pointe . ![TAN reconstruction CB 750 Bloc_110](https://i.servimg.com/u/f13/19/12/78/83/bloc_110.jpg) . ![TAN reconstruction CB 750 126](https://i.servimg.com/u/f13/19/12/78/83/126.jpg) ![TAN reconstruction CB 750 226](https://i.servimg.com/u/f13/19/12/78/83/226.jpg) ![TAN reconstruction CB 750 423](https://i.servimg.com/u/f13/19/12/78/83/423.jpg) Cette opération de cylindrage terminée , je fais l'épaisseur et un trou central borgne . ![TAN reconstruction CB 750 720](https://i.servimg.com/u/f13/19/12/78/83/720.jpg) ![TAN reconstruction CB 750 821](https://i.servimg.com/u/f13/19/12/78/83/821.jpg) ![TAN reconstruction CB 750 919](https://i.servimg.com/u/f13/19/12/78/83/919.jpg) ensuite je creuse l'intérieur en cône à 60 degrés (pas fait la photo) ![TAN reconstruction CB 750 1114](https://i.servimg.com/u/f13/19/12/78/83/1114.jpg) je retourne la pièce pour l'extérieur . ![TAN reconstruction CB 750 1215](https://i.servimg.com/u/f13/19/12/78/83/1215.jpg) ![TAN reconstruction CB 750 1313](https://i.servimg.com/u/f13/19/12/78/83/1313.jpg) et voila les trous de fixation à la fraiseuse , la pièce est finie avec le polissage . ![TAN reconstruction CB 750 1516](https://i.servimg.com/u/f13/19/12/78/83/1516.jpg) ![TAN reconstruction CB 750 1611](https://i.servimg.com/u/f13/19/12/78/83/1611.jpg) ![TAN reconstruction CB 750 750_cb10](https://i.servimg.com/u/f13/19/12/78/83/750_cb10.jpg) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
plfmoto
![plfmoto](https://2img.net/u/1913/56/03/63/avatars/1717-7.jpg)
Nombre de messages : 607 Age : 48 Localisation : Orne (61) Date d'inscription : 17/11/2016
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 19/2/2023, 10:10 | |
| Chapeau bas ![albino](/users/1913/56/03/63/smiles/883385.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
COCHE FREDO
![COCHE FREDO](https://2img.net/u/1913/56/03/63/avatars/1638-14.jpg)
Nombre de messages : 225 Age : 58 Localisation : 74 LA YAUTE Date d'inscription : 14/02/2016
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 19/2/2023, 14:21 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
franck
![franck](https://2img.net/u/1913/56/03/63/avatars/170-80.jpg)
Nombre de messages : 3477 Age : 59 Localisation : alsace Date d'inscription : 03/03/2008
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 19/2/2023, 17:01 | |
| belle piece faut demander un 4 mors pour ton prochain anniversaire ![innocent](/users/1913/56/03/63/smiles/626681.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
rogerboldor Admin
![rogerboldor](https://2img.net/u/1913/56/03/63/avatars/472-18.jpg)
Nombre de messages : 8183 Age : 77 Localisation : montfermeil Date d'inscription : 29/06/2009
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 19/2/2023, 18:26 | |
| ![Merci](/users/1913/56/03/63/smiles/292614.gif) , pour le mandrin 4 mors , j'en ai un mais le temps de montage est supérieur à ce système simple qui me permet des passes de 4 mm au rayon à 750 tr/mn et me donne satisfaction pour l'usinage de toute la longueur du cylindre , la vis de 12 mm entraine la pièce carrée sans broncher , mon moteur de 4 cv triphasé ne pouvait pas suivre en arrivant dans le rond complet ![casse](/users/1913/56/03/63/smiles/429241.gif) il a fallu que je réduise les passes |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
GB Classic
![GB Classic](https://2img.net/u/1913/56/03/63/avatars/1328-22.jpg)
Nombre de messages : 1258 Age : 65 Localisation : IDF Date d'inscription : 24/08/2013
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 19/2/2023, 21:12 | |
| - Citation :
- .../... en partant d'un gros bloc alu 2017 , j'ai coupé un carré de 140mm de côté par 60 d'épaisseur 3kg (il me faillait un rond de 136x40) .../...

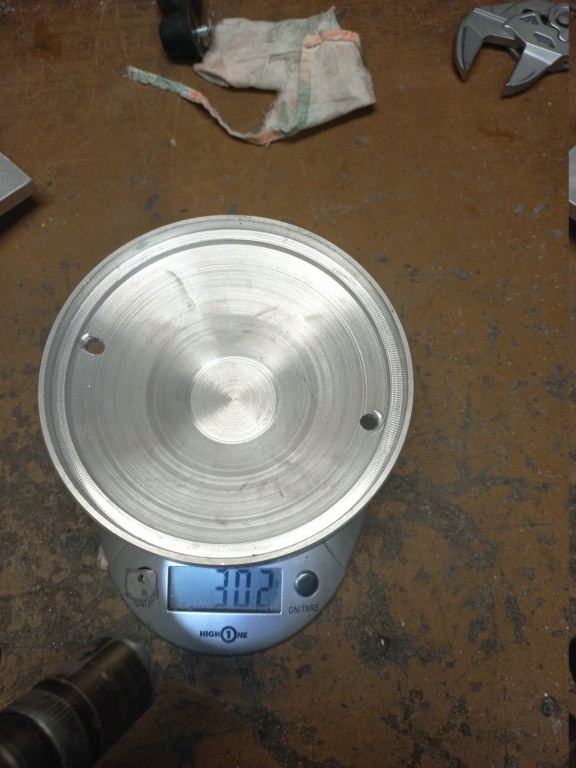

Bonjour Soit 90% de copeaux (3 kg - 306 gr) ![Bravo](/users/1913/56/03/63/smiles/525795.gif) Guy
|
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Tan
![Tan](https://2img.net/u/1913/56/03/63/avatars/1333-74.jpg)
Nombre de messages : 665 Age : 61 Localisation : OISE Date d'inscription : 08/09/2013
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 19/2/2023, 22:48 | |
| Merci Roger, très belle pièce, je vais être obligé de peaufiner le reste de la moto pour être à la hauteur. ![albino](/users/1913/56/03/63/smiles/883385.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
windle
![windle](https://2img.net/u/1913/56/03/63/avatars/1085-47.jpg)
Nombre de messages : 529 Age : 75 Localisation : Waterloo - Brabant Wallon- Belgique Date d'inscription : 10/07/2012
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: reconstruction cb750 20/2/2023, 08:00 | |
| Salut, Super boulot, y a pas à dire il sait y faire Roger ![bounce](/users/1913/56/03/63/smiles/26876.gif) Avec mon petit tour de 1000 watts (1,3cv) et petit mandrin ![Very Happy](/users/1913/56/03/63/smiles/276328.gif) , pas possible ![Question](/users/1913/56/03/63/smiles/896636.gif) . Maurice.
Dernière édition par windle le 28/2/2023, 09:10, édité 1 fois |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
globecar
Nombre de messages : 184 Age : 64 Localisation : pyrenees Date d'inscription : 31/12/2015
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 20/2/2023, 18:30 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
thierysp
![thierysp](https://2img.net/u/1913/56/03/63/avatars/794-82.jpg)
Nombre de messages : 352 Age : 60 Localisation : saint priest Date d'inscription : 01/03/2011
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Tan
![Tan](https://2img.net/u/1913/56/03/63/avatars/1333-74.jpg)
Nombre de messages : 665 Age : 61 Localisation : OISE Date d'inscription : 08/09/2013
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 21/2/2023, 22:37 | |
| Et bien c'est le cas puisque ce bloc d'alu ne servait à rien ........ ![Very Happy](/users/1913/56/03/63/smiles/276328.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
kikekoka Moderateur
![kikekoka](https://2img.net/u/1913/56/03/63/avatars/417-80.jpg)
Nombre de messages : 1853 Age : 59 Localisation : Cannes Date d'inscription : 29/03/2009
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
brasilio
![brasilio](https://2img.net/u/1913/56/03/63/avatars/1445-25.jpg)
Nombre de messages : 87 Age : 71 Localisation : locon Date d'inscription : 20/05/2014
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: carré rond rond carré 22/2/2023, 08:58 | |
| Bravo Roger !!! Un jour tu m'as appris comment faire un cube avec un rond ......... et là tu fais un rond avec un cube !!! FAUDRAIT SAVOIR !!! Chapeau bas mon Roger |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
GB Classic
![GB Classic](https://2img.net/u/1913/56/03/63/avatars/1328-22.jpg)
Nombre de messages : 1258 Age : 65 Localisation : IDF Date d'inscription : 24/08/2013
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 22/2/2023, 22:12 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Roberto
![Roberto](https://2img.net/u/1913/56/03/63/avatars/2099-33.jpg)
Nombre de messages : 17 Age : 61 Localisation : nantua Date d'inscription : 06/10/2021
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 28/2/2023, 07:56 | |
| Bravo Roger, belle pièce et très belle moto !
Sinon j'ai récemment refait (pour essai au début) un carter d'allumage pour un 1135 GG avec mon imprimante 3D. Le fil utilisé est chargé carbone. Au final cela tient très bien à la température, (en place depuis qq mois, la matière tient à 95° en théorie). En revanche j'avais fait des pièces de support carénage (posés/vissés sur le couvre culasse), mais un peu trop 'chaud' ici. |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
brasilio
![brasilio](https://2img.net/u/1913/56/03/63/avatars/1445-25.jpg)
Nombre de messages : 87 Age : 71 Localisation : locon Date d'inscription : 20/05/2014
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Roberto
![Roberto](https://2img.net/u/1913/56/03/63/avatars/2099-33.jpg)
Nombre de messages : 17 Age : 61 Localisation : nantua Date d'inscription : 06/10/2021
![TAN reconstruction CB 750 Empty](https://2img.net/i/empty.gif) | Sujet: Re: TAN reconstruction CB 750 1/3/2023, 19:03 | |
| Et non... non homologué RR (Roger Ruiz... Hi,Hi..). Mais on peut faire pas mal de pièces comme pipes d'admissions spéciales etc...Si intérêt je posterai qq photos, j'ai fait pas mal de pièces ces derniers temps ( carter chaine secondaire, support ampoules compteur, fermetures trappes etc...) |
|
