| Bonjour, comme certains d'entre vous le savent je n'ai pas vite peur de me lancer dans des projets qui parfois me dépassent. Là, j'ai décidé de me construire la moto de mes rêves:- un cadre poutre - un moteur yamaha XS850 - une transmission secondaire par chaîne - des roues à rayons J'ai le moteur ![Mon "PROTO" pour la saison 2017. Dsci0010](https://i.servimg.com/u/f97/17/94/55/94/dsci0010.jpg) J'ai la fourche et la roue avant et les freins (d'une Beneli 750 sei) ![Mon "PROTO" pour la saison 2017. Dsci0011](https://i.servimg.com/u/f97/17/94/55/94/dsci0011.jpg) J'ai le carter pour transformer la transmission ![Mon "PROTO" pour la saison 2017. Dsci0012](https://i.servimg.com/u/f97/17/94/55/94/dsci0012.jpg) Il me reste à faire le cadre ![Mon "PROTO" pour la saison 2017. Dsci0013](https://i.servimg.com/u/f97/17/94/55/94/dsci0013.jpg) je voudrais arriver à ceci ![Mon "PROTO" pour la saison 2017. 017_2010](https://i.servimg.com/u/f97/17/94/55/94/017_2010.jpg) Y'a plus qu'a...... heureusement qu'il y a les copains pour un coup de main (soudures, transmission,...) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
luc Admin
![luc](https://2img.net/u/1913/56/03/63/avatars/3-67.jpg)
Nombre de messages : 2209 Age : 58 Localisation : pas loin de Paname Date d'inscription : 23/03/2007
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 31/10/2016, 17:47 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Pierre Admin
![Pierre](https://2img.net/u/1913/56/03/63/avatars/4-82.jpg)
Nombre de messages : 17500 Age : 66 Localisation : Paris Date d'inscription : 24/03/2007
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 31/10/2016, 18:32 | |
| BRAVO Marc !! c'est original et tant mieux !
Luiggii SS2R m'avait fait un poutre aussi
Dernière édition par Pierre le 31/10/2016, 20:28, édité 1 fois |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
CRICKEY
![CRICKEY](https://2img.net/u/1913/56/03/63/avatars/1648-85.jpg)
Nombre de messages : 2561 Age : 55 Localisation : Savigny sur orge Date d'inscription : 04/03/2016
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 31/10/2016, 19:08 | |
| bon sang, il existe des motos toutes faites, mais j'avoue c'est très surfait ![casse](/users/1913/56/03/63/smiles/429241.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
caffy arnaud
Nombre de messages : 458 Age : 53 Localisation : allier Date d'inscription : 20/08/2010
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 31/10/2016, 19:50 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Invité Invité
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 31/10/2016, 23:13 | |
| Beau projet... TREEESSSSS beau projet j'ai bien un copain qui pourrait te filer un coup de main, mais il est dans la diagonale opposé : au fin fond du pays basque Sur que tu trouveras sur le forum, et je suivrai avec attention ! Bon courage A+ Eric |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Invité Invité
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 08:00 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Team TZ
![Team TZ](https://2img.net/u/1913/56/03/63/avatars/95-48.jpg)
Nombre de messages : 2034 Age : 66 Localisation : Ile de France Date d'inscription : 05/10/2007
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 10:00 | |
| Bonjour Marc Tu a trouvé ou le carter de transformation du cardan et sortie a chaine ?????? merci de l'info A+ |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Vuidar Marc
![Vuidar Marc](https://2img.net/u/1913/56/03/63/avatars/1166-65.jpg)
Nombre de messages : 524 Age : 67 Localisation : Vielsalm (Belgique) Date d'inscription : 19/11/2012
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 12:43 | |
| L'adaptation a été faite par un camarade outilleur. Il est propriétaire d'une XS 1100 MARTIN qui en est équipée d'origine. Sur la MARTIN, c'est un carter en alu coulé. Nous nous sommes basé sur ce modèle, on a utilisé l'axe d'origine YAMAHA que l'on a modifié ainsi qu'un kit roulement de roue de PEUGEOT 205. Le problème c'est que je crois être limité au niveau du nombre de dents du pignon. ![Mon "PROTO" pour la saison 2017. Unname10](https://i.servimg.com/u/f97/17/94/55/94/unname10.jpg) ![Mon "PROTO" pour la saison 2017. Unname11](https://i.servimg.com/u/f97/17/94/55/94/unname11.jpg) le modèle MARTIN ![Mon "PROTO" pour la saison 2017. Xx810](https://i.servimg.com/u/f97/17/94/55/94/xx810.jpg) l'axe que nous avons modifié |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Team TZ
![Team TZ](https://2img.net/u/1913/56/03/63/avatars/95-48.jpg)
Nombre de messages : 2034 Age : 66 Localisation : Ile de France Date d'inscription : 05/10/2007
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 15:00 | |
| Re Bonjour Tres intéressante modification ![albino](/users/1913/56/03/63/smiles/883385.gif) pour de future projet car ce moteur 3 cylindres est sympa pour un montage type Bober ou café racer ........ Je pensai que pour passer de cardan à chaine il fallait changer l'arbre secondaire par un autre modèle comme on le fait sur les moteurs de Kawa ST . Merci pour cette précieuse info et la réalisation est complexe ???? et couteuse ??? A+ |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Vuidar Marc
![Vuidar Marc](https://2img.net/u/1913/56/03/63/avatars/1166-65.jpg)
Nombre de messages : 524 Age : 67 Localisation : Vielsalm (Belgique) Date d'inscription : 19/11/2012

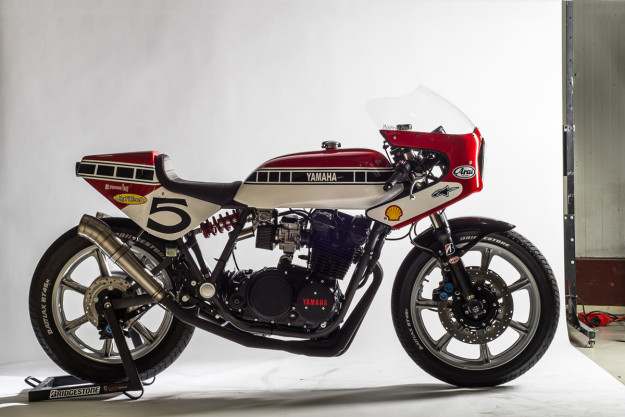

![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 17:51 | |
| J-2 Le gabarit est prêt pour la présentation au soudeur et j'espère que cela va lui convenir! ![Mon "PROTO" pour la saison 2017. Dsci0110](https://i.servimg.com/u/f97/17/94/55/94/dsci0110.jpg) ![Mon "PROTO" pour la saison 2017. Dsci0111](https://i.servimg.com/u/f97/17/94/55/94/dsci0111.jpg) @ Team TZ le prix? il l'a fait pour me faire plaisir donc..... Des café racer il y en a de très beau (du moins qui me plaisent ) ![Mon "PROTO" pour la saison 2017. Dsci0014](https://i.servimg.com/u/f97/17/94/55/94/dsci0014.jpg) celle que j'ai faite à mon frangin. ![Mon "PROTO" pour la saison 2017. Yamaha10](https://i.servimg.com/u/f97/17/94/55/94/yamaha10.jpg) une trouvée sur le net!!!! |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Pierre Admin
![Pierre](https://2img.net/u/1913/56/03/63/avatars/4-82.jpg)
Nombre de messages : 17500 Age : 66 Localisation : Paris Date d'inscription : 24/03/2007
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 18:15 | |
| Tu gardes le même angle ? |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Vuidar Marc
![Vuidar Marc](https://2img.net/u/1913/56/03/63/avatars/1166-65.jpg)
Nombre de messages : 524 Age : 67 Localisation : Vielsalm (Belgique) Date d'inscription : 19/11/2012
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 1/11/2016, 18:27 | |
| @Pierre Effectivement, les points de références que je garde, sont la colonne de direction, le point de fixation du bras oscillant et autant que possible la position du moteur par rapport à ceux ci. |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
onze35
![onze35](https://2img.net/u/1913/56/03/63/avatars/1060-3.jpg)
Nombre de messages : 552 Age : 62 Localisation : Isère Date d'inscription : 28/05/2012
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 2/11/2016, 15:12 | |
| Bravo Marc pour ce super projet.
Je suis avec attention. Je te souhaite d'y prendre beaucoup de plaisir.
A bientôt Amicalement Bruno |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
buzzer
![buzzer](https://2img.net/u/1913/56/03/63/avatars/1685-48.jpg)
Nombre de messages : 449 Age : 72 Localisation : bandol 83 Date d'inscription : 08/07/2016
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 2/11/2016, 17:23 | |
| Bravo ! J'aime ce genre de transfo ! Le plaisir de réaliser ce qui n'existe pas ! Bon courage. On va suivre avec attention ![Bravo](/users/1913/56/03/63/smiles/525795.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Invité Invité
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: proto 3/11/2016, 10:27 | |
| Salut l'ami.....ça y est donc c'est en route......je vais suivre tout ça..... ![w01](/users/1913/56/03/63/smiles/615257.gif) .....respect de ce beau projet.... ![bounce](/users/1913/56/03/63/smiles/26876.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
maverick59287
![maverick59287](https://2img.net/u/1913/56/03/63/avatars/163-58.jpg)
Nombre de messages : 3031 Age : 55 Localisation : nord guesnain Date d'inscription : 08/02/2008
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 3/11/2016, 18:42 | |
| ![albino](/users/1913/56/03/63/smiles/883385.gif) un bon tuto a suivre pour les longues soirées d'hiver! @+Mav ![w01](/users/1913/56/03/63/smiles/615257.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
olivierdupont
![olivierdupont](https://2img.net/u/1913/56/03/63/avatars/1310-46.jpg)
Nombre de messages : 116 Age : 60 Localisation : belgique Yves Gomezée Date d'inscription : 31/07/2013
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 4/11/2016, 00:35 | |
| |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
rogerboldor Admin
![rogerboldor](https://2img.net/u/1913/56/03/63/avatars/472-18.jpg)
Nombre de messages : 8183 Age : 77 Localisation : montfermeil Date d'inscription : 29/06/2009
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 4/11/2016, 07:55 | |
| Sacré projet,les fixations moteurs ne sont pas évidentes pour un cadre poutre , une fixation arrière en bas ça fait un peu juste mais des photos du dessus du moteur permettraient de voir des solutions ![Question](/users/1913/56/03/63/smiles/896636.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Invité Invité
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 4/11/2016, 16:54 | |
| superbe projet ..bonne m... ![albino](/users/1913/56/03/63/smiles/883385.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Vuidar Marc
![Vuidar Marc](https://2img.net/u/1913/56/03/63/avatars/1166-65.jpg)
Nombre de messages : 524 Age : 67 Localisation : Vielsalm (Belgique) Date d'inscription : 19/11/2012
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 9/11/2016, 17:17 | |
| Bon, aujourd'hui, j'ai positionné le moteur. Je me suis rendu compte que je pouvais le reculer de 4,5 cm par rapport aux cotes du cadre XS d'origine ( vu le remplacement du carter de renvoi d'angle). Du coup, le pignon de sortie moteur va se retrouvé à +/- 10 cm de l'axe du BO ce qui me parait bien (pareil que sur la bol d'or) et par la même occasion recule le poids du moteur d'autant. J'ai aussi pu adapter le carter du pignon de sortie moteur car il touchait le carter moteur. Je suis limité en diamètre de pignon car trop près du carter à nouveau et là, pas moyen de récupérer de la place. J'ai commandé un pignon de 12 dents pour GSX pour faire un essais et déterminer quelles rapports je vais pouvoir utiliser. ![Mon "PROTO" pour la saison 2017. Dsci0110](https://i.servimg.com/u/f37/17/94/55/94/dsci0110.jpg) ![Mon "PROTO" pour la saison 2017. Dsci0111](https://i.servimg.com/u/f37/17/94/55/94/dsci0111.jpg) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
rogerboldor Admin
![rogerboldor](https://2img.net/u/1913/56/03/63/avatars/472-18.jpg)
Nombre de messages : 8183 Age : 77 Localisation : montfermeil Date d'inscription : 29/06/2009
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 9/11/2016, 19:05 | |
| Avec un 12 d en sortie de boite , il va te falloir 30 dents en couronne , pas beaucoup de possibilité , il faut au moins un 15 dents ça devrait passer ce qui te laisserait 37 environ à l'arrière |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
Vuidar Marc
![Vuidar Marc](https://2img.net/u/1913/56/03/63/avatars/1166-65.jpg)
Nombre de messages : 524 Age : 67 Localisation : Vielsalm (Belgique) Date d'inscription : 19/11/2012
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 9/11/2016, 21:00 | |

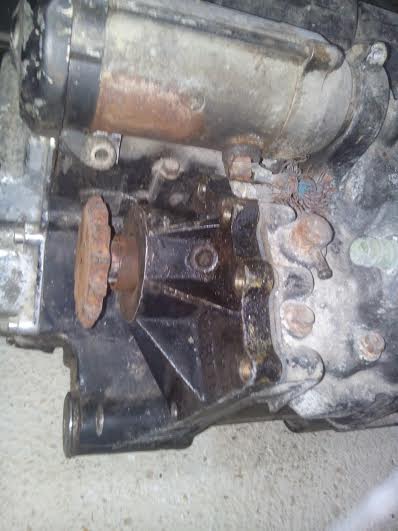

| Oui Roger, mais je n'ai vraiment pas de place entre le carter moteur et le pignon, regarde: ![Mon "PROTO" pour la saison 2017. Dsci0112](https://i.servimg.com/u/f37/17/94/55/94/dsci0112.jpg) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
bandit78
Nombre de messages : 806 Age : 65 Localisation : Sartrouville Date d'inscription : 20/12/2015
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 9/11/2016, 21:04 | |
| ah oui quand même pas beaucoup de place ![Question](/users/1913/56/03/63/smiles/896636.gif) |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
rogerboldor Admin
![rogerboldor](https://2img.net/u/1913/56/03/63/avatars/472-18.jpg)
Nombre de messages : 8183 Age : 77 Localisation : montfermeil Date d'inscription : 29/06/2009
![Mon "PROTO" pour la saison 2017. Empty](https://2img.net/i/empty.gif) | Sujet: Re: Mon "PROTO" pour la saison 2017. 9/11/2016, 21:44 | |
| Le pignon qui est dans la boite , il n'y avait pas moyen de l'attaquer autrement ? |
|
![Aller en bas](https://2img.net/i/fa/m/arrows_down1.gif) | |
