Inspiration Italien

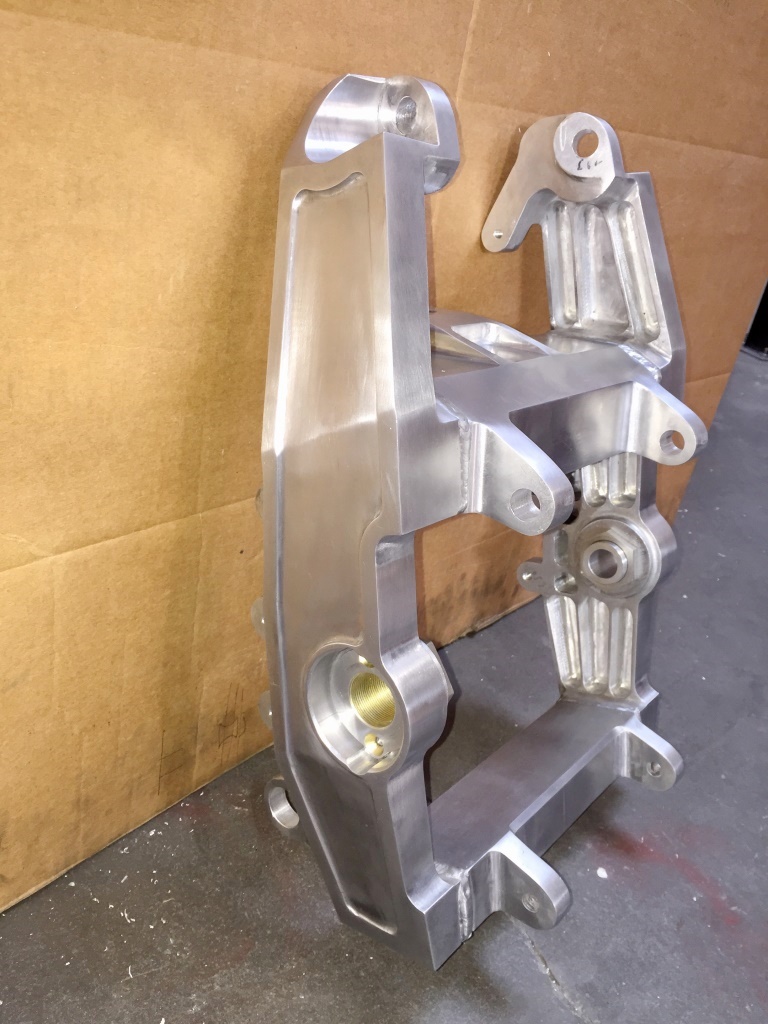

Allez je vous dévoile un élément de mon futur proto, Inspiration Italien, a vous de trouvez !!

Je pense que ca ne devrais pas être trop dur pour les fins ligné !! mais il y a quand même plusieurs sources

Pour info cette petite pièce ma prit deux mois d étude et réalisation de plans, puis quatre mois de fraisage !!!!!!!!!!










Japy

Tu te décides enfin à présenter ton super boulot !
Magnifique !!!

Je ne sais pas ou ça va mais c'est magnifique !

buzzer a écrit:

Je ne sais pas ou ça va mais c'est magnifique !

C'est exactement ma réflexion avant de voir cette réponse,c'est un superbe objet fraisé et mécano-soudé

c'est la partie arriere du cadre ?avec positionnement de l'axe de bras oscillant reglable ?  ca pese combien une piece comme ca ?

Du grand art !!!

Là, respect ! Tout simplement.

J'ai vu un truc similaire sur l'arrière d'une Bimota KB3.
Quelle nuance d'alu ? Les traverses sont-elles creuses et si oui, comment ont-elles été creusées ? Peux-tu nous présenter des photos lors de l'usinage ?

Pour la conception ça à l’air d’aller ...

Mais pour le fraisage , c’est pas un peu lent ...

Bravo pour la réalisation ( un truc du genre bimota )

j'aime les personnes qui se creuse la cervelle!et là tu fais partie de ceux qui font avancé la passion!!! n'ecoutons surtout pas les sciences infuses qui peuvent nous en remontrer sur tout! car evidement la critique vient tjrs de ceux qui cultivent l'echec!! bon en tout cas  bravo pour ta réalisation continue ça me,nous plait !!

Merci les gars c est toujours sympa de voir des gens qui savent reconnaitre la passion !

Bah oui Titane c est gilles Grut qui ma donné envie avec son projet

Oui  Thyerry67 c est au départ une Bimota SB6 qui ma inspirer et j ai conclu avec la MV moto2 de 2019

Et je te confirme que c est extrêmement long car il faut que j apprenne tous, le fraisage ( je suis menuisier a la base et j avais jamais touché a une fraiseuse)  mais surtout réfléchir a l ordonnancement des opérations, j ai déjà fait qq truc mais jamais aussi compliqué, mais quand on veut !!!!!!!!!!

Oui macpepr les traverses sont creuse, elle font 230 mm de long et on été creusé par perçage de part et d autre de la traverse avec un foret de 15 mm par trous juxtaposé puis dressé avec une fraise dévoreuse plus grosse, c est très long mais pas d autres moyens pour moi, je n ai qu' une Gambin 10N, ce qui est déjà Super pour un bricolo !

Tout l ensemble pèse 5,3 Kg, je pense que l on pourrais gagner au mini 0.5 Kg mais sans moyen technique ( CAO et logiciel pour mesurer les efforts) j ai préféré assurer le coup ( enfin j espère !!) de plus je n avais pas envie de racheter des morceaux d alu !!! pour info je suis parti pour chaque partie verticale d un brut de 100*120*450 mm en AU4G, ca fait 15kg le bloc donc un bcp en roros

Oui Gilles mais ton projet n est pas mal non plus ! rassure toi sur ce Forum il y as qq grande "Pointures" qui sont loin de jouer "les sciences infuses" auprès desquels je suis tous petit mais qui mon appris énormément il faut juste savoir les écouter surtout qu'ils sont toujours prêt a te renseigner

Je vous mettrais qq photo après

Japy

Bonsoir Pierre
 ça bosse dur..... Nouveau projet et un travail exceptionnel
Bonne continuation
Luc

Menuisier à la base, penses tu que tu aurais pu mieux faire si tu avais été fraiseurs ?
La plus part des fraiseurs sont incapables de se lancer dans la menuiserie et ne sont pas tous capables de réaliser une telle pièce !!!
Ca me rappelle le message que j'ai posté en juillet 2018 dans la rubrique racing "DU TRES BEAU MATOS A LA 7° MONTEE HISTORIQUE DE BETTANT" ou Tony BUFALLO qui je crois était carreleur s'est lancé dans un projet fou, la construction d'un réplique de la 250 Yam 4 Cylindres de GP.
Comme quoi quand on veut vraiment, avec un minimum de capacité et de réflexion, la farouche volonté peut compenser le manque de savoir faire au départ.
En tous cas Bravo !!!

La Gambin 10 N , je viens d'en avoir une que j'ai équipé d'une "visu" 3 axes , bonne machine qu est très configurable

.

luc a écrit:

Bonsoir Pierre
 ça bosse dur..... Nouveau projet et un travail exceptionnel
Bonne continuation
Luc

Bonsoir Luc
Oui ca bosse dur car je voudrait bien rouler dessus en septembre

J aime bien les chalenges

Merci a bientôt pour la suite
Pierre

zouzou a écrit:

Menuisier à la base, penses tu que tu aurais pu mieux faire si tu avais été fraiseurs ?
La plus part des fraiseurs sont incapables de se lancer dans la menuiserie et ne sont pas tous capables de réaliser une telle pièce !!!
Ca me rappelle le message que j'ai posté en juillet 2018 dans la rubrique racing "DU TRES BEAU MATOS A LA 7° MONTEE HISTORIQUE DE BETTANT" ou Tony BUFALLO qui je crois était carreleur s'est lancé dans un projet fou, la construction d'un réplique de la 250 Yam 4 Cylindres de GP.
Comme quoi quand on veut vraiment, avec un minimum de capacité et de réflexion, la farouche volonté peut compenser le manque de savoir faire au départ.
En tous cas Bravo !!!

Oui je pense que si j avais été un fraiseur confirmer j aurais pu améliorer des petits détails de finition et certainement mieux m'approprier les formes des pièces, alors que là j allais en plusieurs étapes pour ne pas faire de grosse erreurs de réalisations

Mais comme dit l autre c est en fraisant que l on devient fraiseur !!!!!!!!!!!!  a non c est pas ça  ; ( ; ( ;

Merci
Japy

Chapeau, c'est un travail magnifique, j'aimerais avoir eu le courage de me lancer dans une telle aventure

Superbe

En fait parti d’ou Tu viens .. 4 mois c’est peu ..

Mais c’était pour mettre une touche d’humour dans les

Et félicitations unanimes

Menuisier , tourneur , soudeur , peut importe , les  gens passionnés qui sont capables d’exploit dès lors que la motivation de faire quelque chose est leur moteur
Encore bravo ou respect.

De l'artisanat d'art dans son expression la plus noble !
Tout à fait admirable et sans esbroufe.

un immense bravo.

Moi, ce qui m'impressionne le plus, c'est que tu as dû faire attention à chaque fois (un très grand nombre de fois!....) que tu tournais une manivelle.... pour la tourner dans le bon sens, et de la bonne quantité.

Combien de pièce sont parties au bac car un soir je n'étais pas assez attentif et j'ai croqué la pièces anéantissant les heures de fraisage déjà passées !

Respect total.

Un tel résultat est infiniment plus qu'avoir osé, qu'avoir fait plus de copeaux qu'il n'en reste pour la pièce, c'est un très grand nombre d'opérations, TOUTES réussies. Une seule opération foirée et la pièce est morte. Aucun droit à l'erreur du début jusqu'à la fin. C'est une attention au top sur une durée importante.

Bravo et total respect.

Bien cordialement
Bruno

T'as fait ça tout seul et sur une Gambin !
Je connais des fraiseurs "pro" qui auraient bien du mal à sortir ça sur une conventionnelle. Les jeunots ça ne jure que par Mastercam et la cn 5 axes.
Et en plus, t'es même pas fraiseur de métier

C'est bien la preuve que quand on a la passion et la volonté, rien d'impossible.

A+
Paul.

japy a écrit:

Oui Gilles mais ton projet n est pas mal non plus ! rassure toi sur ce Forum il y as qq grande "Pointures" qui sont loin de jouer "les sciences infuses" auprès desquels je suis tous petit mais qui mon appris énormément il faut juste savoir les écouter surtout qu'ils sont toujours prêt a te renseigner

Bonjour


  pour ce magnifique travail



Et oui et nous bénéficions de sachants de grande qualité sur ce forum et en plus ils sont pédagogues et partagent leur savoir.



Guy

Très très prometteur ce projet !!
Félicitations pour la réalisation. J’imagine la fierté personnelle une fois la pièce finie

THIERRY67 a écrit:

En fait parti d’ou Tu viens .. 4 mois c’est peu ..

Mais c’était pour mettre une touche d’humour dans les

Et félicitations unanimes

Menuisier , tourneur , soudeur , peut importe , les  gens passionnés qui sont capables d’exploit dès lors que la motivation de faire quelque chose est leur moteur
Encore bravo ou respect.

T inquiète pas Thierry j avais bien compris
