 usinage d'étudiant

Aller en bas
AuteurMessage
gilles68

gilles68

Masculin Nombre de messages : 113
Age : 28
Localisation : à coté de mulhouse en alsace
Date d'inscription : 31/01/2013

usinage d'étudiant Empty
MessageSujet: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 11:52

salut à tous,

Comme vous aimez tous le spécial, je me suis dit que cela pouvais vous intéresser.
Comme je vous l'avais dit dans ma présentation, l'usinage est une activité occasionnelle lorsque j'ai du temps qui me plait beaucoup, donc voilà mes dernières réalisations sur mon temps libre (d'étudiant)

de quoi supprimer l'antiplongé (gsx, gsxr et peut-être d'autres):

usinage d'étudiant P1070110

usinage d'étudiant P1070111

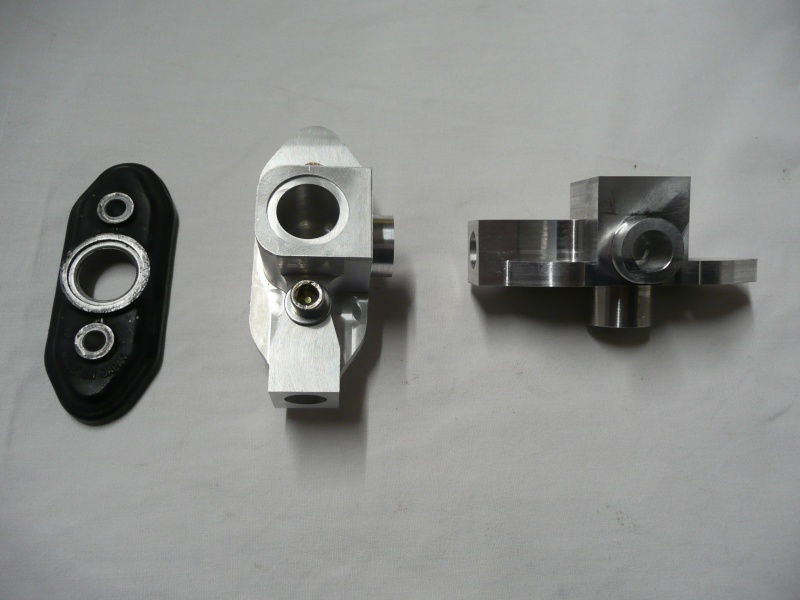

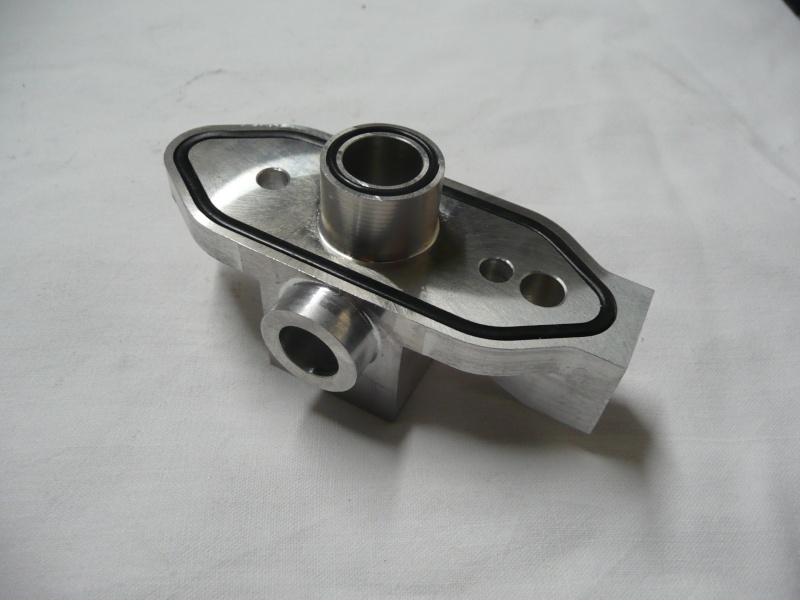

de quoi rajouter un radiateur sur les gs 1000:

usinage d'étudiant P1070112

usinage d'étudiant P1070113

je ne compte pas concurrencer les professionnel de l'usinage et n'en ai pas la prétention, ceci est uniquement un travail d'étudiant qui veut se faire plaisir, j'ai encore beaucoup à apprendre mais c'est en forgeant qu'on devient forgeron...

a+
gilles68
Revenir en haut Aller en bas
didier57



Masculin Nombre de messages : 95
Age : 58
Localisation : metz
Date d'inscription : 26/11/2010

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 11:58

je n y connais pas grand chose , mais il me semble qu il y a de TRES bonnes bases !usinage d'étudiant 883385
Revenir en haut Aller en bas
tidji



Masculin Nombre de messages : 1101
Age : 56
Localisation : 55 meuse
Date d'inscription : 14/09/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 12:03

usinage d'étudiant 26876usinage d'étudiant 26876usinage d'étudiant 26876

modeste en plus . les joints pour la pièces pour gs 1000 . tu les trouves ou ??.

jc
Revenir en haut Aller en bas
chris59

chris59

Masculin Nombre de messages : 152
Age : 58
Localisation : tout en haut
Date d'inscription : 23/11/2010

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 12:11

albino trés belle pièces,pour la gs 1000,si tu en fabrique d'autres MP
Revenir en haut Aller en bas
gilles68

gilles68

Masculin Nombre de messages : 113
Age : 28
Localisation : à coté de mulhouse en alsace
Date d'inscription : 31/01/2013

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 13:06

pour tidji: le grand joint est celui d'origine, l'autre est un joint torique "normale"
christophe 59:mp

tant qu'a refaire une pièce, j'ai pensé qu'utiliser le joint d'origine pouvait être une bonne chose

a+
gilles68
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17464
Age : 61
Localisation : Paris
Date d'inscription : 24/03/2007

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 13:15

albino

Beau travail que le By Pass d'huile pour Suz...BRavo

Indiques nous comment faire une pièce ? de quoi as tu besoin ? Par ex comment as tu procédé pour ton By Pass ?

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
Lemarquis

Lemarquis

Masculin Nombre de messages : 3030
Age : 61
Localisation : Belgique
Date d'inscription : 15/01/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 15:53

usinage d'étudiant 525795superbe travail.

Léon.
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 16:04

salut,
tu travailles sur quoi comme machine ?
CN ou conventionnel ?

dis nous en plus.
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13585
Age : 55
Date d'inscription : 23/03/2007

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 16:12

pas mal du tout usinage d'étudiant 883385

j aime bien le support tuyaux de la 1000gs
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
gilles68

gilles68

Masculin Nombre de messages : 113
Age : 28
Localisation : à coté de mulhouse en alsace
Date d'inscription : 31/01/2013

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 16:28

pierre: j'ai pris tout simplement le couvercle d'origine où j'ai mesuré l'emplacement des différents composants (vis d fixation, capteur de pression d'huile, gorge de joint) puis j'ai dessiner l'ensemble comme je le voulais en respectant l'encombrement sur le moteur. j'espère que sa répond à ta question sinon n'hésite pas.

sinon (pour en dire un peut plus) mes pièces sont usinées sur commande numérique haas 3axes, je dessine ma pièce sur cao, puis en fait une fao(fabrication assisté par ordinateur) pour pouvoir ensuite transférer le programme sur la machine et appuyer ensuite sur le bouton start (en fait c'est pas aussi simple mais c'est sa dans les grandes lignes, j'ai passer le fait qu'il faut aussi régler toute la machine...).
On apprend des choses à l'école, faut bien mettre en pratique se qu'on apprend usinage d'étudiant 742562

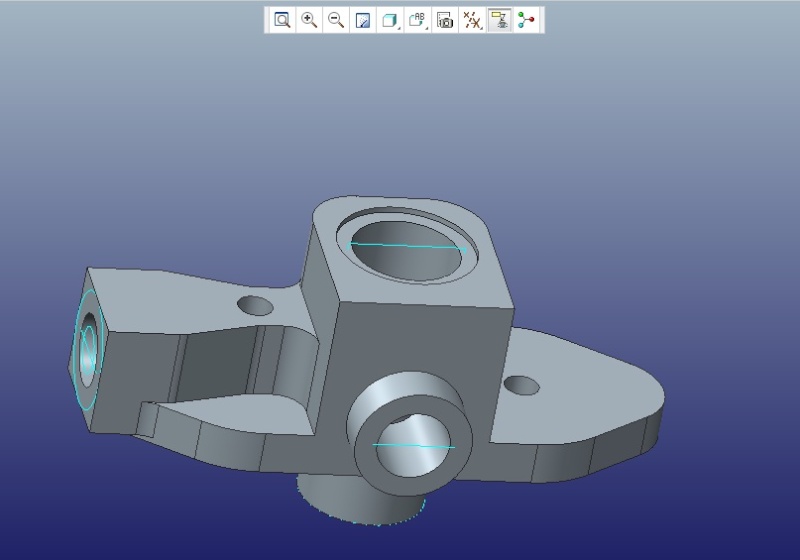

dessin:

usinage d'étudiant P1070114

fao:

usinage d'étudiant P1070115

usinage(je sais on voit rien...):

usinage d'étudiant P1070116

et une fois que la machine à travailler quatre heure à elle seule, on est content, on a UN petit truc en alu...

a+
gilles68
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6778
Age : 72
Localisation : montfermeil
Date d'inscription : 29/06/2009

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 17:49

La commande numérique , c'est bien pratique pour l'usinage mais ça coûte bien cher pour un amateur et à part à l'école,il n'y a pas beaucoup de possibilité (à faible coût) pour une pièce unitaire , donc l'usinage conventionnel reste en lice pour l'instant...................le dessin est fait sous quel log ? ce n'est pas du solid works.?

Les joints d'origine réutilisés sont bien sûr la bonne solution usinage d'étudiant 525795

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 18:33

CAO et FAO ont l'air identique et je ne sais pas si il existe un module de FAO pour Solid Works.
mastercam ? goeland ?
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17464
Age : 61
Localisation : Paris
Date d'inscription : 24/03/2007

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 19:20

bounce bounce j'aime bien quand tu écris " j'ai pris tout simplement" ... w01 albino
Bravo Bravo

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
gilles68

gilles68

Masculin Nombre de messages : 113
Age : 28
Localisation : à coté de mulhouse en alsace
Date d'inscription : 31/01/2013

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 20:10

le logiciel utilisé est creo 2.0 (anciennement pro engineer), avec le module de fao intégré.
j'ai jamais travaillé avec solidworks donc je ne sais pas quel est le module de fao avec solid mais sa ce peut que se soit goelan à confirmé.
après il y a des logiciels spécialisés dans la fao donc on peut dessiner avec un logiciel et faire la fao avec un autre.
Et oui roger le conventionnel reste bien pour de la pièce unitaire, mais je n'ai pas de fraiseuse conventionnelle (pour l'instant) et j'en ai profité pr en faire plus qu'une... de plus le programme étant fait, si on veut en refaire (quand on à le temps même dans 6 mois) il "suffit" de vérifier les réglages machine (outil et origine) et on ne se fatigue pas...
désolé pierre mais j'avais pas très bien compris ta question donc oui c'était cela ma démarche (tout simplement...)
a+
gilles68
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13585
Age : 55
Date d'inscription : 23/03/2007

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime24/2/2013, 20:39

c est vrai que ca coute un oeil d equiper une fraiseuse conventionnelle en cnc

pour la mienne rien que les moteur c est un billet de 1000 euro et il y a encore tout le reste mais c est vrai que ca me brancherait bien
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 18:29

+ le langage de programmation associé ...etc
c'est du boulot.
même si j'ai eu l'occasion de rencontrer des "jeunes" programmeurs, j'étais étonné de voir qu'ils ne connaissent absolument pas le langage ISO !!!
ils manipulent la souris pour effectuer leurs parcours d'outils, ils simulent sur un logiciel adéquat et roule ma poule, ils chargent le programme dans la CN direct !
Revenir en haut Aller en bas
gilles68

gilles68

Masculin Nombre de messages : 113
Age : 28
Localisation : à coté de mulhouse en alsace
Date d'inscription : 31/01/2013

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 18:56

ouai effectivement c'est sa, il y a pas besoin d'apprendre le langage, la traduction est automatique. N’empêche qu'il faut quand même en avoir quelques notions puisque souvent après le premier usinage il y a l'une ou l'autre valeur à changer et pour évité de régénérer un nouveau programme on le modifie directement.

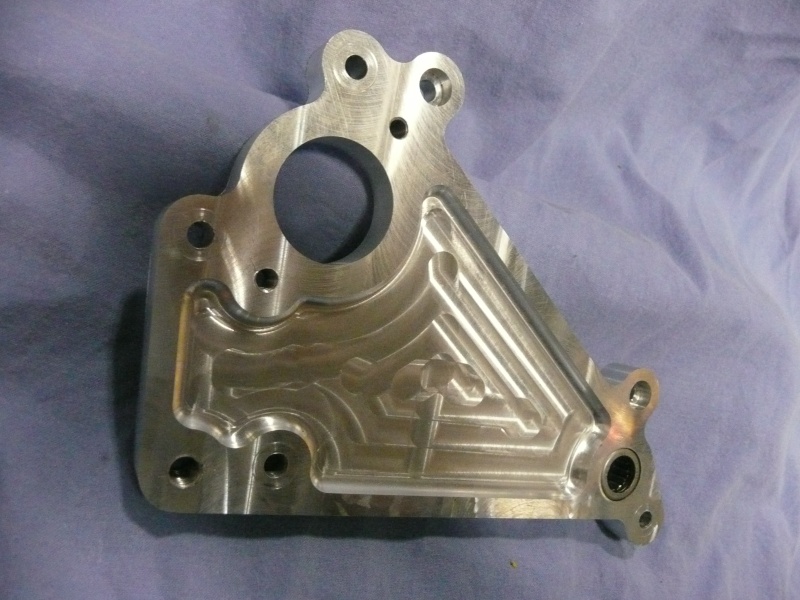

aller quelques autres pour le plaisir (comme quoi je suis pas sectaire j'ai aussi déjà fait du kawa...)

usinage d'étudiant P1060810

usinage d'étudiant P1060811

a+
gilles68
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3398
Age : 54
Localisation : alsace
Date d'inscription : 03/03/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 18:59

oh mais je la connais cette piece ...
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 19:09

vous faites vous même vos post-pro ?
Revenir en haut Aller en bas
gilles68

gilles68

Masculin Nombre de messages : 113
Age : 28
Localisation : à coté de mulhouse en alsace
Date d'inscription : 31/01/2013

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 19:17

et oui franck tu la connais (sa fait déjà un petit moment celle là), jvoulais pas faire de jaloux donc je la montre à tout le monde...

pour les post pro, c'est l'école qui s'en occupe, je sais pas ce qu'ils ont fait exactement.

a+
gilles68
Revenir en haut Aller en bas
japy

japy

Masculin Nombre de messages : 1198
Age : 61
Localisation : Seine maritime
Date d'inscription : 03/04/2011

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 21:27

Bravo les jeunes usinage d'étudiant 883385usinage d'étudiant 883385usinage d'étudiant 883385usinage d'étudiant 883385
Super boulot,usinage d'étudiant 26876usinage d'étudiant 26876usinage d'étudiant 26876usinage d'étudiant 26876 nouvelle approche avec de nouvelles idées, vous allez révolutionner nos vieilles théories !!!!!!!!!!!

Japy
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13585
Age : 55
Date d'inscription : 23/03/2007

usinage d'étudiant Empty
MessageSujet: Re: usinage d'étudiant   usinage d'étudiant Icon_minitime25/2/2013, 23:37

pas mal la platine usinage d'étudiant 883385

t en ferais pas d autres par hasard?
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
