fixation tête de fourche 1135

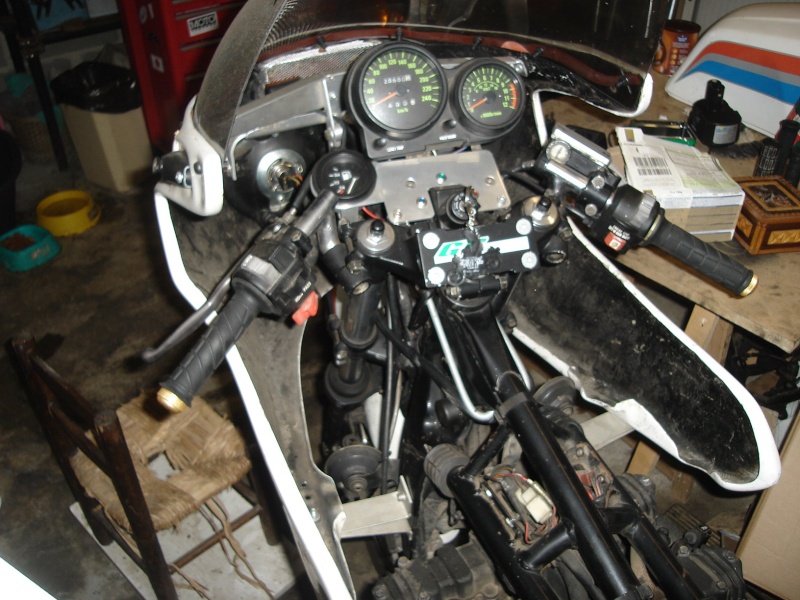

quelqu'un aurait il des pièces ou info concernant la fixation de la Tdf , j'ai fabriqué une pièce (selon un modèle que j'avais) ,mais ça ne colle pas du tout avec les trous de fix. de la tête de fourche
Merci pour vos infos ou photos
https://i.servimg.com/u/f61/14/81/68/62/pc100811.jpg

https://i.servimg.com/u/f61/14/81/68/62/pc100810.jpg

pour 1000GG :


pour 1135 :


fixa inférieures TDF sur cadre :


fixa haute,"oreilles"

Merci chef pour ces photos très interessantes, tu n'aurais pas une vue plus grande de ça par hasard

https://i.servimg.com/u/f61/14/81/68/62/fixati10.jpg

non j'ai pas mieux
la photo du dessus montre une belle pièce alu soudée
Moi qui ne sait pas souder l'alu, je partirai juste d'une tole pliée


Ton problème par rapport à la fixation d'origine GG des oreilles de carénage est que tu as une barre droite
La forme de celle GG est pliée pour revenir vers l'arrière du TDF
fais des essais de positionnement sur la moto en partant de la distance utile de Roger : distance entre ecrou colonne de direction et devant le TDF = 400mm (environ)

et en suivant cette ligne pour la hauteur (course) :


Ou alors celle-ci (route):

Ok chef , merci pour tout ces détails , fifi m'a envoyé ça
https://i.servimg.com/u/f61/14/81/68/62/datail12.jpg

.Je vais fabriquer des pièces avec ces infos, si t'as besoin pour ton projet , j'ten fait 2 (gratis évidement)
A+

il y a tout sur le Forum ! y a ka chercher , j'ai trouvè ces platines que yves avait posté sur un sujet:
https://i.servimg.com/u/f61/14/81/68/62/hpim0810.jpg

Indication de roger 400mm de l'écrou colonne de direction à l'avant du carénage, ou est l'avant du carénage roger ? tu as pris ta mesure à cet endroit?
https://i.servimg.com/u/f61/14/81/68/62/pc100812.jpg

Il semblerai que la Tdf soit trop en arrière de 4 ou 5 cm , j'ai remarqué sur des photos de 1135 que le bout du carénage et aligné avec le deuxième écrou (chromé) de culasse . que pensez vous de ce positionnement sur ma bécane ?
https://i.servimg.com/u/f61/14/81/68/62/pc100813.jpg
https://i.servimg.com/u/f61/14/81/68/62/pc100814.jpg

fred a écrit:

il y a tout sur le Forum ! y a ka chercher , j'ai trouvè ces platines que yves avait posté sur un sujet:
https://i.servimg.com/u/f61/14/81/68/62/hpim0810.jpg

Indication de roger 400mm de l'écrou colonne de direction à l'avant du carénage, ou est l'avant du carénage roger ? tu as pris ta mesure à cet endroit?
https://i.servimg.com/u/f61/14/81/68/62/pc100812.jpg

Il semblerai que la Tdf soit trop en arrière de 4 ou 5 cm , j'ai remarqué sur des photos de 1135 que le bout du carénage et aligné avec le deuxième écrou (chromé) de culasse . que pensez vous de ce positionnement sur ma bécane ?
https://i.servimg.com/u/f61/14/81/68/62/pc100813.jpg
https://i.servimg.com/u/f61/14/81/68/62/pc100814.jpg

Sauf si le règlement course à changé, la pointe AV du carénage ne doit pas dépasser l'axe de la roue AV.
JM

Bonsoir
Non les règles de positionnement de carrennage non Jamais change rien ne doit dépasser de l'axe de roue AV ..... Mais certain s'en moque

A+
Team TZ
AMFP&M

Team TZ a écrit:

Bonsoir
Non les règles de positionnement de carrennage non Jamais change rien ne doit dépasser de l'axe de roue AV ..... Mais certain s'en moque

A+
Team TZ
AMFP&M

OK merci pour la précision, cette disposition du règlement date de Mathusalem (ou de son père peut-être !!!).
JM

petite tof...

[url=https://servimg.com/view/11033295/2494]

dom1135 a écrit:

petite tof...

[url=https://servimg.com/view/11033295/2494]

loupé ca marche pas
moi j'ai essayés au moins 10 fois avant de comprendre comment ca marche

OK,; pas très simple....
j'en ai d'autres

https://i.servimg.com/u/f63/11/03/32/95/gg_11314.jpg

autres

https://i.servimg.com/u/f63/11/03/32/95/gg_11315.jpg

merci jef

Merci Dom pour cette entrée en matière et ces photos utiles
A+ Fred
