Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime30/5/2016, 11:41

Salut

Réplique RC 166 sur cadre CB 750 FOUR.


Réplique RC 166 sur cadre CB 750 FOUR. RC 184. 13268212

Et bientot la RC 181

rabbit


Dernière édition par egli japauto le 30/5/2016, 17:34, édité 1 fois
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
tidji




Masculin Nombre de messages : 1142
Age : 61
Localisation : 55 meuse
Date d'inscription : 14/09/2008

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime30/5/2016, 17:11

l est ou la photo ??
Revenir en haut Aller en bas
tidji




Masculin Nombre de messages : 1142
Age : 61
Localisation : 55 meuse
Date d'inscription : 14/09/2008

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime30/5/2016, 17:16

c est bon
Revenir en haut Aller en bas
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime30/5/2016, 17:33

Salut

Alors tidji ! les lunettes cafume1

La RC184 ORIGINALE

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. 181-6710

Les épures papiers sont faites, et certains gabarits fibres, ya plus ka.

rabbit
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime21/6/2016, 05:38

Salut

ETUDES ET RECHERCHES

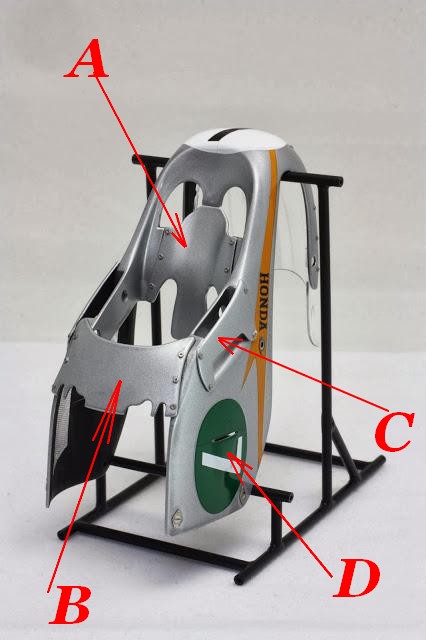

Gabarit forme A et B pour RC 181. surement des retouches sur forme C..Pour la forme D a voir si j'en adapte une sur le futur carénage.

ICI le carénage de la maquette HONDA 6
Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Copie_10

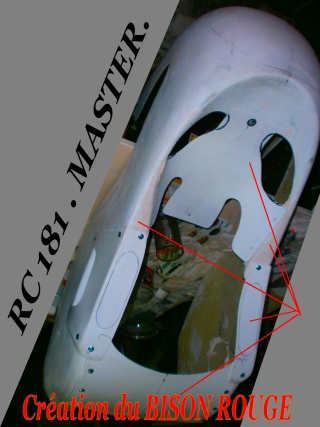

Aperçu du master. Encore de nombreuses finition, et ce après xXX heures de travail, que je n"oses citer tellement c'est indécent.
Mais j'ai noté les heures + la matière . Fada vas.
Photos prisent avec appareil sans écran. MDR.

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. P1010016


rabbit
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
Invité
Invité




Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime21/6/2016, 08:55

Bonjour à tous,


albino albino albino albino

bounce bounce  bounce

Tu m'épates, sincèrement... rien que le ponçage j'aurai pas la patience.... Very Happy

sans compter le résine qui colle partout et la poussière qui irrite....

Bonne continuation !
A+
eric
Revenir en haut Aller en bas
GB Classic

GB Classic


Masculin Nombre de messages : 1258
Age : 65
Localisation : IDF
Date d'inscription : 24/08/2013

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime21/6/2016, 13:32

Hello
Encore un sujet passionnant
GB
Revenir en haut Aller en bas
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime21/6/2016, 13:47

Salut

347 ETUDES ET RECHERCHES

Création d'un flasque de frein double cames, pour le tambour de frein arrière CB 750 FOUR
(avec les mâchoires d'origine). Pour future fonderie alu. En prévision d'une petite série ...

PS photo pour info , ce n'est pas ce que je réalise. Mais l’idée est la.

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. 86107310
Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Img_5510

cafume1
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8194
Age : 78
Localisation : montfermeil
Date d'inscription : 29/06/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime22/6/2016, 08:33

C'est une bonne idée mais le renfort-nervure qui part de la fixation vers l'axe du haut est nécessaire sinon le flasque va se déformer,la bouche d'air gêne pour ce renfort mais il faudrait le faire quand même au moins en dessous d'une écope démontable ou alors en passant à ras de l'écope intégrée et vers le centre également comme l'origine Question
Revenir en haut Aller en bas
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime22/6/2016, 09:19

Salut  roger
oui les 3 renforts comme sur la photo 2

écopes comme sur les cr750

§471.
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8194
Age : 78
Localisation : montfermeil
Date d'inscription : 29/06/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime22/6/2016, 21:03

il faut prévoir les dépouilles et le retrait de 5% environ pour la fonderie , on oublie souvent que la pièce rétrécit en refroidissant

Les tolérances dimensionnelles sont variables :
-
en fonction de l’alliage coulé,
-
de la qualité de l’outillage,
-
du process du produit utilisé : moulage sable, sous pression, ...,
-
de la dimension de la pièce :
la plus grand dimension de la pièce doit être prise en compte
ainsi que de la cote mesurée.
A titre indicatif :
-
moulage au sable : tolérances minimum + 0,3 mm,
-
moulage Croning de précision et coquille : tolérances minimum + 0,1 mm,
-
moulage sous pression : on peut atteindre avec précautions + 0,01 mm.
Les surépaisseurs d’usinage et les précisions dimensionnelles devront
être décidées d’un commun accord entre le fondeur et le client
Revenir en haut Aller en bas
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime22/6/2016, 21:28

rabbit

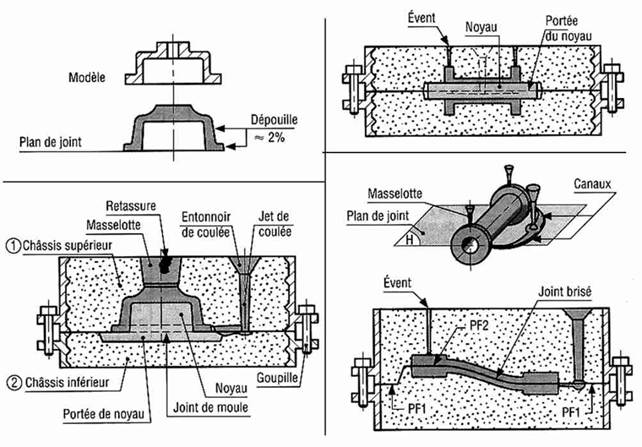

RETRAIT 1.4% albino
100 EST 101.4
sur épaisseur prévu 4 mm et dépouille environ  3 a 5 degré
moulage au .
Sable à l'huile prêt à l'emploi type S
degré de finesse 220 sable fin pour prototype et fonderie d'art
alu de tambour et flasque fondu.

J' ajuste suivant le 1er proto.

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Image010
Question
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
rogerboldor
Admin
rogerboldor


Masculin Nombre de messages : 8194
Age : 78
Localisation : montfermeil
Date d'inscription : 29/06/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime23/6/2016, 07:00

J'ai usiné des carters d'alternateur pour KAWA et le 1.4% ne laisse pas assez de "gras" pour l'usinage , on a pas assez de matière et on arrive vite hors côte,prévoir plus ne gêne pas quand on usine après
Revenir en haut Aller en bas
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime23/6/2016, 18:38

Salut

Entre temps .... Question

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. P1010017

rabbit


ù614
Revenir en haut Aller en bas
http://fandecaferacer2009.forumactif.com
L@rgal

L@rgal


Masculin Nombre de messages : 359
Age : 54
Localisation : Merignies
Date d'inscription : 21/11/2012

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime24/6/2016, 06:47

Bonjour Egli, encore un superbe projet !!!!
Revenir en haut Aller en bas
BISON ROUGE

BISON ROUGE


Masculin Nombre de messages : 2051
Age : 69
Localisation : Mirecourt VOGES
Date d'inscription : 17/04/2009

Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Empty
MessageSujet: Re: Réplique RC 166 sur cadre CB 750 FOUR. RC 184.   Réplique RC 166 sur cadre CB 750 FOUR. RC 184. Icon_minitime4/7/2016, 17:24

L@rgal a écrit:
Bonjour Egli, encore un superbe projet !!!!

Salut oui on évolue tranquillement
