Salut, j'ai besoin d'1 renseignement.

J'aimerai coupler 1 boitier d'allumage Fuji ( je sais pas si on peux dire CDI) de ZX 1100 sans injection
à un faisceau de 1000J Raccordement boîtier d'allumage ZX 1100 20176

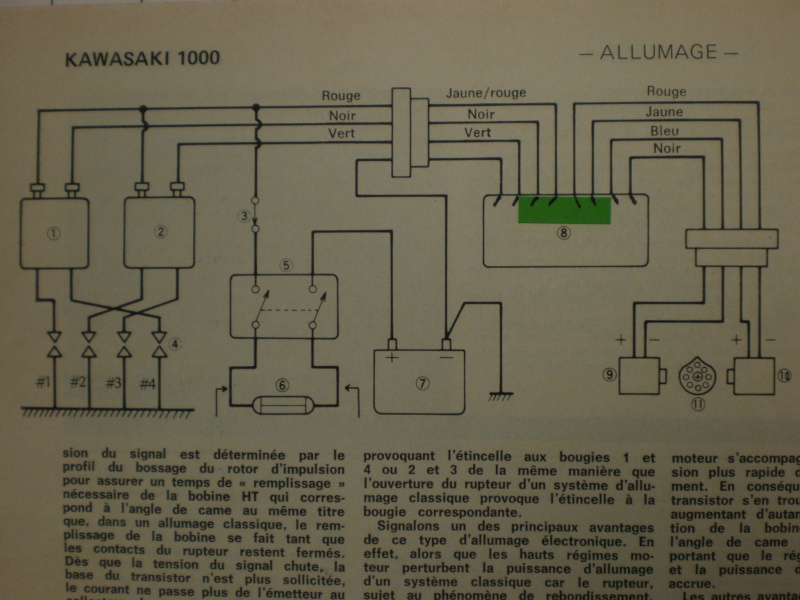

-Sur le schéma faisceau 1000j on peut voir au boitier rep:8 4 fils côté gauche : 3 fils sur les bobines et le 4ème sur le - de la batterie
4 fils côté droit : vers les capteurs d'allumage
-Sur le boîtier d'allumage 1100 ZX il y a 5 sorties + 5 sorties

La question :
A quoi servent ces 2 sorties supplémentaires ??
Raccordement boîtier d'allumage ZX 1100 P3150210
Raccordement boîtier d'allumage ZX 1100 Kawasa10
Revenir en haut Aller en bas
ferrailleur

ferrailleur

Masculin Nombre de messages : 2564
Age : 60
Localisation : au pays des algues vertes/ groland
Date d'inscription : 08/10/2008

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: re Raccordement boitier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime15/3/2011, 13:31

Raccordement boîtier d'allumage ZX 1100 896636
Raccordement boîtier d'allumage ZX 1100 615257 elles vont pas vers le boitier d'injection par hasard ,non ???

alain
Revenir en haut Aller en bas
Invité
Invité



Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime15/3/2011, 13:47

Raccordement boîtier d'allumage ZX 1100 Pages_10
Revenir en haut Aller en bas
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime15/3/2011, 15:20

Merci jeff Raccordement boîtier d'allumage ZX 1100 883385 , donc apparemment
sur les 10 broches , 8 ont la même fonction que celui du "j"
9ème broche = fil en direction d'un boitier de jonction de diodes permettant la fonction des sécurités sur embrayage, point mort et béquille
10ème broche = rien !
Revenir en haut Aller en bas
Titane

Titane

Masculin Nombre de messages : 3591
Age : 61
Localisation : Metz
Date d'inscription : 14/11/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime15/3/2011, 17:38

Noir-Blanc = fonctions sécurité comme tu dis, noir-Jaune = masse, toujours chez KAWA.
JM
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17540
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime15/3/2011, 18:05

et oui, Titane, c'est ça Raccordement boîtier d'allumage ZX 1100 883385 et le fil noir/blanc va sur LA MASSE, hein Bruno, LA MASSE après la diode ! Raccordement boîtier d'allumage ZX 1100 626681 Raccordement boîtier d'allumage ZX 1100 626681

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime15/3/2011, 19:36

Ah ouais , Raccordement boîtier d'allumage ZX 1100 883385 si la c'est pas clair Raccordement boîtier d'allumage ZX 1100 883385 Merci les gars pour ces infos , on voit qu'il y a du vécu Raccordement boîtier d'allumage ZX 1100 276328 et des heures de Raccordement boîtier d'allumage ZX 1100 974736
Revenir en haut Aller en bas
Lemarquis

Lemarquis

Masculin Nombre de messages : 3047
Age : 62
Localisation : Belgique
Date d'inscription : 15/01/2008

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime17/3/2011, 17:00

Raccordement boîtier d'allumage ZX 1100 883385
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13587
Age : 57
Date d'inscription : 23/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime17/3/2011, 18:26

Pierre a écrit:
et oui, Titane, c'est ça Raccordement boîtier d'allumage ZX 1100 883385 et le fil noir/blanc va sur LA MASSE, hein Bruno, LA MASSE après la diode ! Raccordement boîtier d'allumage ZX 1100 626681 Raccordement boîtier d'allumage ZX 1100 626681


Raccordement boîtier d'allumage ZX 1100 211176 Raccordement boîtier d'allumage ZX 1100 211176 Raccordement boîtier d'allumage ZX 1100 211176
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime17/3/2011, 22:39

Une petite pensée pour JJ Raccordement boîtier d'allumage ZX 1100 276328 Raccordement boîtier d'allumage ZX 1100 525795
Revenir en haut Aller en bas
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime19/3/2011, 17:50

The Finalité pour cloturer le sujet,que cela serve au prochain Raccordement boîtier d'allumage ZX 1100 276328

Encore Merci Tidji pour le boitier et ton café Raccordement boîtier d'allumage ZX 1100 883385

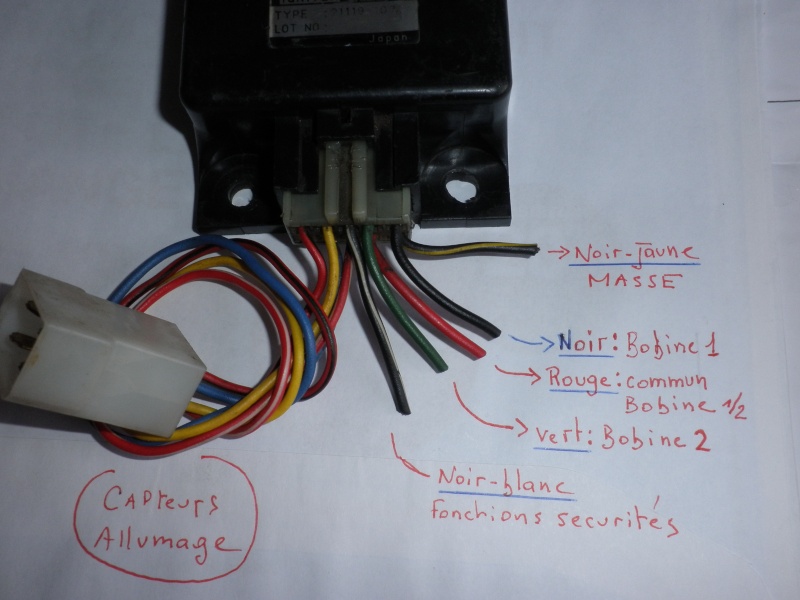

Reference du boitier: IC igniter FUJI 21119 -07
Raccordement boîtier d'allumage ZX 1100 P3190116
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17540
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime19/3/2011, 18:31

N'oublies pas la diode Raccordement boîtier d'allumage ZX 1100 615257

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime20/3/2011, 01:30

Exact pierre, et surtout LA MASSE après la diode Raccordement boîtier d'allumage ZX 1100 276328
Revenir en haut Aller en bas
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 12:05

Salut ,j'achète à qui a:
1 boitier CDI FUJI 21119 1069 GPZX (1100 ou 750)
et
Boitier diodes ou connecteur diodes de securité (béquille,huile ,point mort) de GPZX. Raccordement boîtier d'allumage ZX 1100 20176
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3466
Age : 55
Localisation : alsace
Date d'inscription : 03/03/2008

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 13:26

tu conserves la fonction securité ?
Revenir en haut Aller en bas
stephanedu14

stephanedu14

Masculin Nombre de messages : 1399
Age : 55
Localisation : 14,CAEN
Date d'inscription : 25/05/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 13:32

Raccordement boîtier d'allumage ZX 1100 292614 Ca c'est du retour d'info,et avec une photo en plus,c'est cool de ta part.
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13587
Age : 57
Date d'inscription : 23/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 13:33

mp
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 20:19

salut franck , obligé de garder une diode (sécurité)pour faire la boucle avec le pressostat d'huile et relié après cette diode à la masse.
Les modifs , c'est mise en place d'un contact sur le pressostat d'huile (récupéré sur GPZ B1 et B2).
Du coup ,Le contact niveau d'huile du GPZX on utilise plus .
Contact point mort et béquille latéral pas utilisé non plus.

c'est OK pour le CDI et la diode bruno.

Jean jacques team TZ , les pièces arrivent de chez Bruno Raccordement boîtier d'allumage ZX 1100 883385
Revenir en haut Aller en bas
greenpower90

greenpower90

Masculin Nombre de messages : 1554
Age : 57
Localisation : belfort
Date d'inscription : 15/02/2008

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 22:21

bon question bete, ca sert a quoi de prendre un cdi de 1100 zx?quel avantage?
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17540
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: rce que    Raccordement boîtier d'allumage ZX 1100 Icon_minitime3/6/2011, 23:09

parce que son moteur est un ZX

Fred, tu n'utilises plus le témoin de niveau d'huile ???

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
fred

fred

Masculin Nombre de messages : 985
Age : 57
Localisation : Mulhouse
Date d'inscription : 21/01/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime4/6/2011, 00:24

Et ben non , le rouge ça sera la pression d'huile, pris sur le pressostat départ des durites vers le radia .
Si tu mesures ta pression, ton contact de niveau d'huile pour le coup c'est peau de chagrin.IL En résumé il faut choisir soit la pression , soit le niveau ( avec cette modif sur le zx)apparement déjà discuté sur un post avec yves je crois.
C'est le point faible de ZX quand le voyant niveau huile s'allume ton moulin a déjà pris une bonne claque donc il faut faire cette modif(metter un pressostat de GPZ B1,B2) et ça roule ma poule.
Revenir en haut Aller en bas
Titane

Titane

Masculin Nombre de messages : 3591
Age : 61
Localisation : Metz
Date d'inscription : 14/11/2010

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime4/6/2011, 00:54

Franchement, sur les vieux KAWA ou SUZ avec vilo sur roulements, le voyant de pression d'huile c'est peanuts aussi !!!
Comme l'immense majorité des moteurs, le voyant de pression s'allume quand il est beaucoup trop tard pour faire quoi que ce soit. C'est plus un dispositif pour rassurer le conducteur que quelque chose d'utile.
Sur ces vieux moteurs, quand le contact de pression se met à la masse, il y a longtemps que tout le haut moteur a pris une claque mémorable. Un voyant de niveau, ce n'est pas beaucoup mieux de toute façon.
Si le conducteur ne regarde jamais son niveau, ce type de voyant s'allume quand il reste un ou deux litres d'huile qui a brûlée à force de chauffer. Finalement un indicateur de température est encore plus utile.
Quand on connait bien son moteur, on sait à quelle température il tourne, quand elle monte beaucoup c'est le signe d'un problème donc on peut tout vérifier à temps ... ou presque !
Enfin, comme dit, c'est rassurant et comme ça on oublie pas de couper le contact.
JM
Revenir en haut Aller en bas
ss2r

ss2r

Masculin Nombre de messages : 1343
Age : 47
Localisation : 02
Date d'inscription : 27/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime4/6/2011, 09:05

fred a écrit:
Et ben non , le rouge ça sera la pression d'huile, pris sur le pressostat départ des durites vers le radia .
Si tu mesures ta pression, ton contact de niveau d'huile pour le coup c'est peau de chagrin.IL En résumé il faut choisir soit la pression , soit le niveau ( avec cette modif sur le zx)apparement déjà discuté sur un post avec yves je crois.
C'est le point faible de ZX quand le voyant niveau huile s'allume ton moulin a déjà pris une bonne claque donc il faut faire cette modif(metter un pressostat de GPZ B1,B2) et ça roule ma poule.
desole pour toi fred, mais yves disait l inverse Raccordement boîtier d'allumage ZX 1100 615257 . quand le voyant de niveau d huile s allume, la pompe a huile n a pas encore tournee a sec; alors que quand le voyant de pression s allume, c est deja trop tard.
a+ luiggi
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17540
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime4/6/2011, 09:19

Exact Luiggi, Yves a mentionné que le niveau d'huile est plus important, mais tu peux avoir les 2 comme sur la mienne

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
Lemarquis

Lemarquis

Masculin Nombre de messages : 3047
Age : 62
Localisation : Belgique
Date d'inscription : 15/01/2008

Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime4/6/2011, 14:42

Pareil Pierre, c'est pas 120 cm de 0.75 carré souple qui vont allourdir Raccordement boîtier d'allumage ZX 1100 276328 la vache (la kaw!).
Revenir en haut Aller en bas
Contenu sponsorisé




Raccordement boîtier d'allumage ZX 1100 Empty
MessageSujet: Re: Raccordement boîtier d'allumage ZX 1100   Raccordement boîtier d'allumage ZX 1100 Icon_minitime

Revenir en haut Aller en bas

Raccordement boîtier d'allumage ZX 1100
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» boitier cdi racing pour ou contre ??
» allumage elec dyna s
» probleme carburation ou d allumage?????
» libre Dragster inox 1100 Euro
» allumage 300 husquy

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: BESOIN D AIDE-
Sauter vers:
