 Bras oscillant GSX dans cadre 1000j

Aller en bas
AuteurMessage
Dimble

Dimble

Masculin Nombre de messages : 2296
Age : 56
Localisation : 9.4
Date d'inscription : 23/05/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 09:59

Question à ceux qui ont dejà realise ce montage. Le bras gsx est plus large que l'origine. En consequence l'attache des amortisseurs sur le cadre pince beaucoup. Si je fabrique une entretoise entre cadre et haut de l'amorto, pensez vous qu'un montage avec autant de porte-a-faux soit fiable? ou faut-il que je me rabatte sur un autre BO? Bras oscillant GSX dans cadre 1000j 896636

Bras oscillant GSX dans cadre 1000j Dsc_0310
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17540
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 10:22

Quelle est la valeur de l'écart (ou du pincement) aux fixations de cadre (soit sa position actuelle # position normale)??

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
Dimble

Dimble

Masculin Nombre de messages : 2296
Age : 56
Localisation : 9.4
Date d'inscription : 23/05/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 10:26

Il faudrait une entretoise d'environ 2cm entre cadre et haut de l'amorto Bras oscillant GSX dans cadre 1000j 615257
Revenir en haut Aller en bas
denis gg 95

denis gg 95

Masculin Nombre de messages : 1543
Age : 57
Localisation : val d'oise
Date d'inscription : 24/05/2008

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 10:42

d'origine, l'amorto est décalés d'environ 1 cm du bord du cadre, la modif GG normalement est faite de deux tôles de 20/10 souder de chaque cotes des tubes et une entretoise en alu entre les deux tôles et ça pince légèrement en partie haute sur ta photo on a l'impression que ton support est souder a l'axe des tubes

[img]http://www.fmsp.net/Bras oscillant GSX dans cadre 1000j Amorto10[/img]
[img]http://www.fmsp.net/Bras oscillant GSX dans cadre 1000j Amorto11[/img]
Revenir en haut Aller en bas
http:// : http://www.metallerie-richard-pontoise.fr
franck

franck

Masculin Nombre de messages : 3466
Age : 55
Localisation : alsace
Date d'inscription : 03/03/2008

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 11:19

c'est aussi ce que j'allais dire , le probleme c'est ta patte sur le cadre , faut resouder autre chose

ce BO lui ira comme un gant Bras oscillant GSX dans cadre 1000j 615257
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13587
Age : 57
Date d'inscription : 23/03/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 11:28

voila le montage sur le 1000GG avec ce bras oscillant


Bras oscillant GSX dans cadre 1000j Cimg0214

Bras oscillant GSX dans cadre 1000j Cimg0310

Bras oscillant GSX dans cadre 1000j Cimg0311
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
Team TZ

Team TZ

Masculin Nombre de messages : 1995
Age : 63
Localisation : Ile de France
Date d'inscription : 05/10/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 11:29

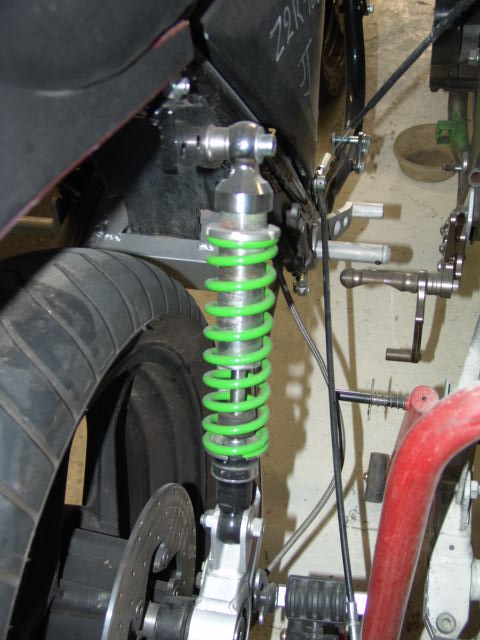

Faire des entretoises ne pose pas de problemes il faut juste bien les dimesinnée
Exemple
Bras oscillant GSX dans cadre 1000j Dsc05412
Bras oscillant GSX dans cadre 1000j Dsc05413

et voila .....

Team TZ
AMFP&M
Revenir en haut Aller en bas
denis gg 95

denis gg 95

Masculin Nombre de messages : 1543
Age : 57
Localisation : val d'oise
Date d'inscription : 24/05/2008

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 11:40

un tout petit peut plus de risque de cisaillement du goujon
Revenir en haut Aller en bas
http:// : http://www.metallerie-richard-pontoise.fr
Dimble

Dimble

Masculin Nombre de messages : 2296
Age : 56
Localisation : 9.4
Date d'inscription : 23/05/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 12:12

Bras oscillant GSX dans cadre 1000j 883385 Bras oscillant GSX dans cadre 1000j 292614 à tous, on va essayer l'entretoise ....
Pour Bruno apparemment ton B.O est un peu different du mien et c'est un cadre de z pas de 1000J sur ta moto ainsi que sur celle de Denis GG 95....
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7474
Age : 74
Localisation : montfermeil
Date d'inscription : 29/06/2009

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 13:29

L'effort à supporter pour les goujons est celui de la force exercée par l'amorto soit 150 kg maxi par amorto don avec un ferraille genre clou 50kg/mm2 il faudait 3mm2 limite rupture ! donc une vis en acier de 10mm (fond de filetage 8.5mm fait 1.2tonne au cisaillement )
ya d'la marge cafume1 cafume1 cafume1 Salut
Revenir en haut Aller en bas
Dimble

Dimble

Masculin Nombre de messages : 2296
Age : 56
Localisation : 9.4
Date d'inscription : 23/05/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 14:07

rogerboldor a écrit:
L'effort à supporter pour les goujons est celui de la force exercée par l'amorto soit 150 kg maxi par amorto don avec un ferraille genre clou 50kg/mm2 il faudait 3mm2 limite rupture ! donc une vis en acier de 10mm (fond de filetage 8.5mm fait 1.2tonne au cisaillement )
ya d'la marge Bras oscillant GSX dans cadre 1000j 728917 Bras oscillant GSX dans cadre 1000j 728917 Bras oscillant GSX dans cadre 1000j 728917 Bras oscillant GSX dans cadre 1000j 474933

Bon sang mais c'est bien sur Bras oscillant GSX dans cadre 1000j 615257 Merci Roger la science Bras oscillant GSX dans cadre 1000j 292614
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7474
Age : 74
Localisation : montfermeil
Date d'inscription : 29/06/2009

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: quel modele de platine??   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 14:35

Exemple de calcul pour une vis de diamètre 6mm de qualité 8.8:
Le filetage ne participant pas à la résistance de la vis il faut utiliser le diamètre utile égal à 6-1 (filetage)=5mm (voir plus haut). La section de la vis (s=pi x rayon²) est donc de 3.14159 x 2.5 x 2.5 = 19.63 mm²
Si la vis est marqué 8.8 sa limite d'élasticité avant qu'elle ne se déforme étant de 64 kg/mm2 l'effort maximum sera de 19.63 x 64 =1256 Kg

Cette vis cassera à 19.63 x 80 = 1570Kg en traction
et cassera à 19.63 x 80 x 70% = 1099 Kg en cisaillement


voir lien sur lequel j'ai relevé ces données

http://b.urbani.free.fr/pagevisserie/visserie.htm
Revenir en haut Aller en bas
matchless

matchless

Masculin Nombre de messages : 5569
Localisation : 92 _BOULOGNE
Date d'inscription : 17/07/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 16:28

et hop!
Merci ROGER!
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17540
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 17:51

Bras oscillant GSX dans cadre 1000j 26876 ben tiens, easy , Bras oscillant GSX dans cadre 1000j 97476 tout de suite on comprends (presque) mieux Bras oscillant GSX dans cadre 1000j 276328 Bras oscillant GSX dans cadre 1000j 883385

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
denis gg 95

denis gg 95

Masculin Nombre de messages : 1543
Age : 57
Localisation : val d'oise
Date d'inscription : 24/05/2008

Bras oscillant GSX dans cadre 1000j Empty
MessageSujet: Re: Bras oscillant GSX dans cadre 1000j   Bras oscillant GSX dans cadre 1000j Icon_minitime14/1/2010, 18:26

Bras oscillant GSX dans cadre 1000j 883385 d'accord
mais ce n'est que de la theorie et qui fonctionne quand effort fixe et non par a-coup et surtout si le mec ne sert pas l'ecrou comme un ouf car la etirement du goujon = fragilitée
Bras oscillant GSX dans cadre 1000j 276328 et moi la theorie je n'aime pas je fais tout au feling Bras oscillant GSX dans cadre 1000j 276328
mais bien entendu ,la il n'y a aucun risque Bras oscillant GSX dans cadre 1000j 883385
