COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime26/1/2010, 22:19

Salutations,

J’ai récupéré une rampe de KEIHIN CVK34 (ZX900) et j’ai bien
envie d’essayer de la monter sur la 750 (MIKUNI BS34 d’orig’). Ne me demandez
pas pourquoi, je ne sais pas moi-même transforestoration de la ZX750 - Page 7 896636 Peut-être parce que ça n’a jamais
été fait (à ma connaissance), peut-être que c’est par le goût du risque tel le
preux chevalier de la clé de 12 transforestoration de la ZX750 - Page 7 728917 ou alors plutôt pour bricoler les
longues soirées d’hiver et s’occuper un peu transforestoration de la ZX750 - Page 7 Drunken_smilie ben ouais, ma bécane est à 20
bornes et je suis bloqué chez moi à jongler avec les biberons… bref !

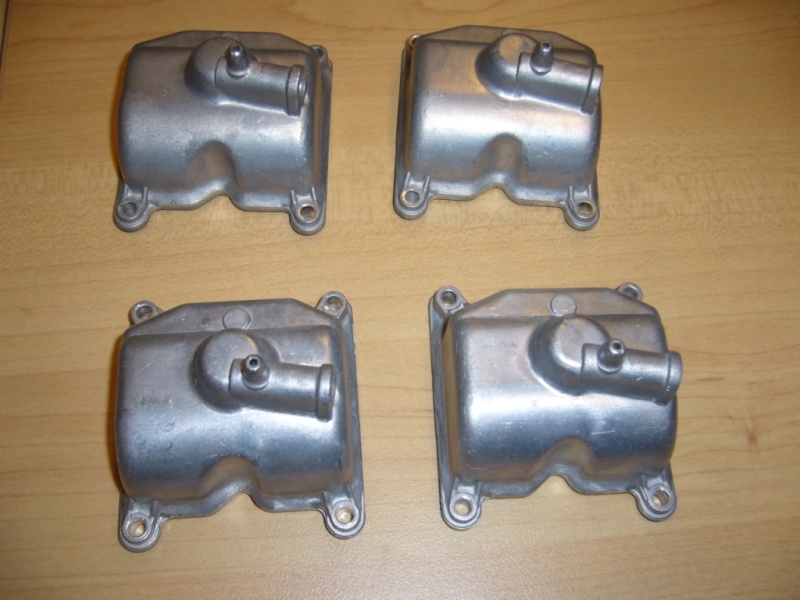

Donc on démonte le tout, on prend des mesures, un coup de
décapant, on rince aux US et youplà c’est propre :

transforestoration de la ZX750 - Page 7 P1040211

transforestoration de la ZX750 - Page 7 P1040212

transforestoration de la ZX750 - Page 7 P1040213

L’entraxe n’est pas le même donc il faut refaire tout l’accastillage ;
j’ai commencé par la « tuyauterie » reliant les carbu 1&2 et
3&4, un bout d’alu et hop transforestoration de la ZX750 - Page 7 20176 il faut ajouter 2 mm entre 1&2 et
3&4 et rajouter 7 mm entre 2&3 :

transforestoration de la ZX750 - Page 7 P1040210

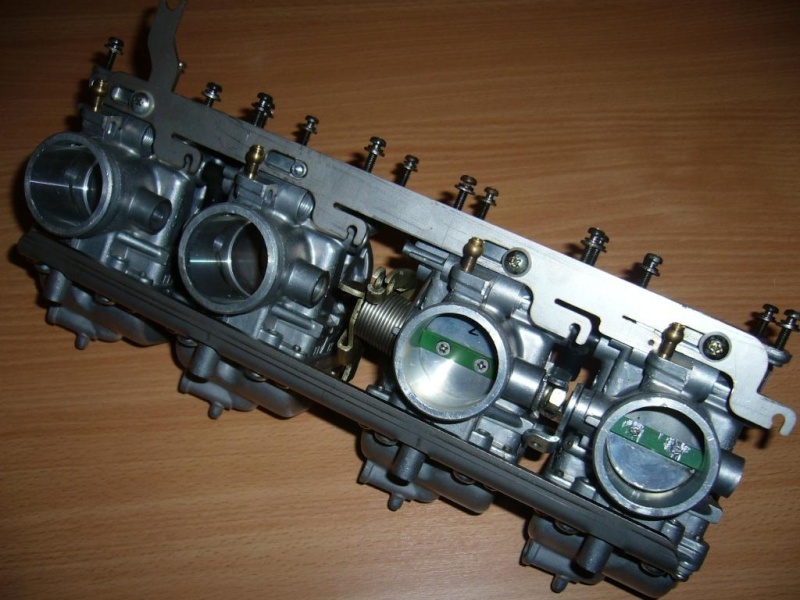

Ensuite, il faut aussi refaire les 3 « longerons »
de fixation, 1 pour le starter et 2 pour relier rigide les carbus ; ils
ressemblent à ça :

transforestoration de la ZX750 - Page 7 P1040310

Et donc j’en ai fait refaire avec les bonnes cotes en
découpe laser (3 épaisseurs différentes) ; c’est fou la précision obtenue !
Me reste plus qu'à les plier:

transforestoration de la ZX750 - Page 7 P1040311

transforestoration de la ZX750 - Page 7 P1040312

Puis vérification pour voir si y’a pas eu d’écart entre le
dessin et la programmation de la machine.
Y’a bon transforestoration de la ZX750 - Page 7 Icon_cheers

transforestoration de la ZX750 - Page 7 P1040313

bon voilà, c’est pas de la super pièce raciiingue mais bon,
ça me botte bien transforestoration de la ZX750 - Page 7 615257

PS : si l’un de vous a 4 membranes dont il ne se sert
pas, je suis intéressé pour changer les miennes (celles des KEIHIN) ;
merci d’avance.

à suivre...
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3401
Age : 54
Localisation : alsace
Date d'inscription : 03/03/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime27/1/2010, 07:49

transforestoration de la ZX750 - Page 7 883385 impec ca !!

faudra que tu nous donne ton ressenti avec cette rampe
Revenir en haut Aller en bas
j-yves

j-yves

Masculin Nombre de messages : 3101
Age : 58
Localisation : CHAMPAGNE ! (epernay)
Date d'inscription : 30/03/2007

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime27/1/2010, 09:17

c'est toujours impressionnant ce que tu fais albino
bravo w01
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime28/1/2010, 20:57

j-yves a écrit:
c'est toujours impressionnant ce que tu fais albino
bravo w01

Merci J-Yves, ma femme me le dit aussi...

bon, voilà, j'ai plié les tôles, c'est monté et c'est bon:
me reste à faire la tôle des starters:

transforestoration de la ZX750 - Page 7 P1040310

et je ré-édite ma demande concernant les membranes de KEIHIN (CVK34); qui qu'en a pour moi ?

merci.
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17484
Age : 61
Localisation : Paris
Date d'inscription : 24/03/2007

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime28/1/2010, 21:29

Contactes CHEF, il a peut être ça

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime28/1/2010, 21:33

yes transforestoration de la ZX750 - Page 7 292614
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime12/3/2010, 21:05

Salut,

Petit avancement de mes affaires ; j’en suis à refaire
mes silencieux, j’avais un APN sous la main, j’ai donc pris quelques photos. Vu ce que font certain ici, ça donne envie de partager. Et
puis, je me dis que, finalement, ma bécane est peut-être bien sur le bon forum,
c’est pas d’la pièce racing mais y’a beaucoup de fait maison, donc c’est forcément
un peu « spécial ». transforestoration de la ZX750 - Page 7 Icon_cheers

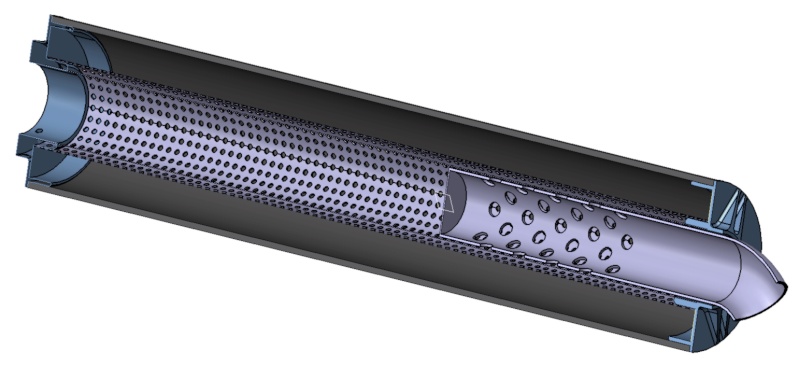

Un peu plus haut, je vous ai présenté un moule pour faire l’enveloppe
du silencieux, je vais vous montrer le résultat qui est plus que bon ! transforestoration de la ZX750 - Page 7 514727

Donc, le silencieux est composé d’un tube carbone, d’un tube
perforé en inox et de deux embouts en alu (banal quoi).

Voilà la réalisation des embouts (encore en ébauche, il
reste encore du taf…)

J’ai pas réussi à trouver du rond d’alu, j’ai donc tapé dans
une plaque épaisse (de 70 kg !), débité 4 cubes que j’ai percé à la
colonne ; puis je les mets sur le tour, un petit coup d’outil afin de
tracer un cercle qui me permet de repérer mon futur débit au bon diamètre.

transforestoration de la ZX750 - Page 7 Photo_10

Voilà les 4 morceaux :

transforestoration de la ZX750 - Page 7 Photo_11

Donc je peux ainsi ébaucher à la scie à ruban, ça fait
beaucoup moins de copeaux à faire que sur le tour transforestoration de la ZX750 - Page 7 20176

transforestoration de la ZX750 - Page 7 Photo_12

Voilà sans les "coins" :

transforestoration de la ZX750 - Page 7 Photo_13

et les 4 :

transforestoration de la ZX750 - Page 7 Photo_14

Puis, retour sur le tour et réalisation du Ø externe. La
pièce est juste en appui sur les mords grâce à la contre-pointe. Il faut donc y
aller molo pour ne pas que la pièce s’arrête, mais même avec 10 mm de passe, ça
le fait.
Ben, y'a du copeaux... transforestoration de la ZX750 - Page 7 626681

transforestoration de la ZX750 - Page 7 Photo_15

Résultat :

transforestoration de la ZX750 - Page 7 Photo_16

La suite, c’est le dressage des deux faces ; ayant un
diamètre externe correct désormais, je monte les mords doux que je réalèse au diamètre de
mon brut :

transforestoration de la ZX750 - Page 7 Photo_17

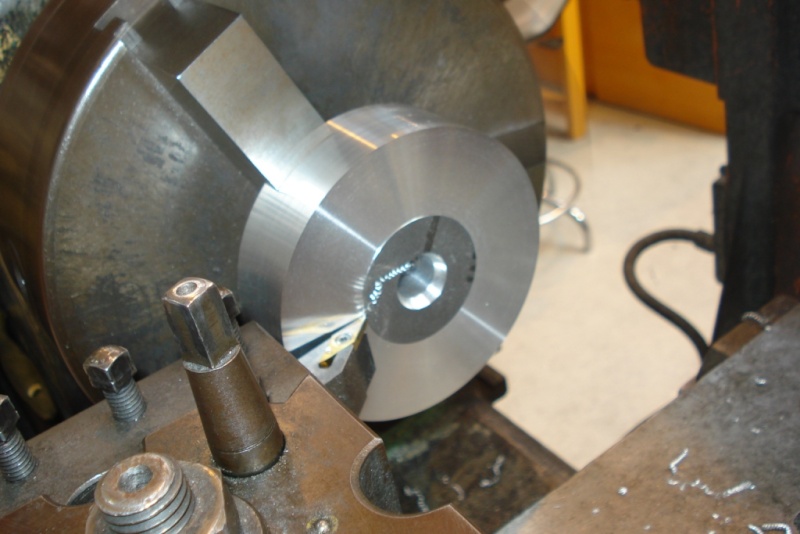

Puis dressage des 2 faces à la retourne :

transforestoration de la ZX750 - Page 7 Photo_18

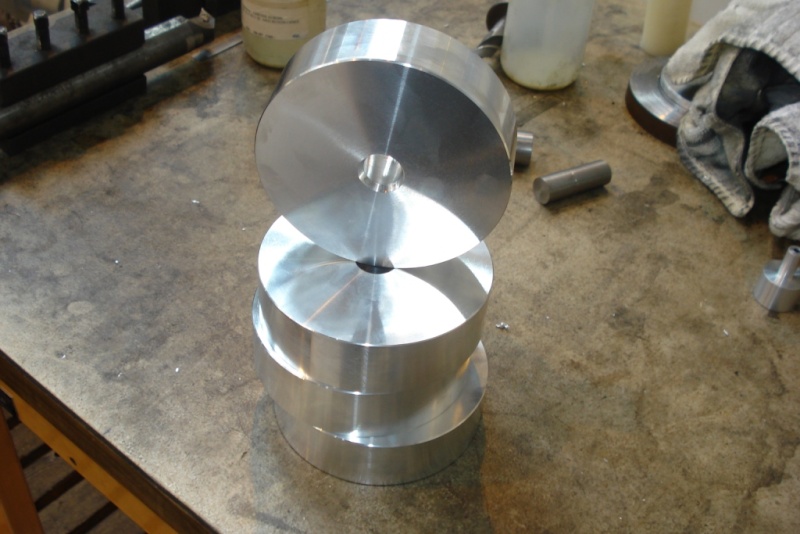

Résultats, 4 débits prêt pour encore pas mal de copeaux (faut
que ce soit léger).

transforestoration de la ZX750 - Page 7 Photo_19

Donc, voilà, j’m’arrête là pour le moment, y’a encore pas
mal de boulot et j’ai du mal à me dégager du temps, dans quelques semaines peut-être ? transforestoration de la ZX750 - Page 7 679130

Et puis, voilà le résultat de mon enveloppe en carbone, le résultat
est nikel (2 mm d’épaisseur au milieu, 2.5 mm aux deux bouts et aussi léger qu’une
plume !) transforestoration de la ZX750 - Page 7 Icon_cheers transforestoration de la ZX750 - Page 7 Icon_cheers transforestoration de la ZX750 - Page 7 Icon_cheers transforestoration de la ZX750 - Page 7 Icon_cheers

transforestoration de la ZX750 - Page 7 Photo_20

transforestoration de la ZX750 - Page 7 Photo_21
le truc blanc est un tissu d’arrachage, il vire bientôt… transforestoration de la ZX750 - Page 7 Drunken_smilie transforestoration de la ZX750 - Page 7 Drunken_smilie transforestoration de la ZX750 - Page 7 Drunken_smilie

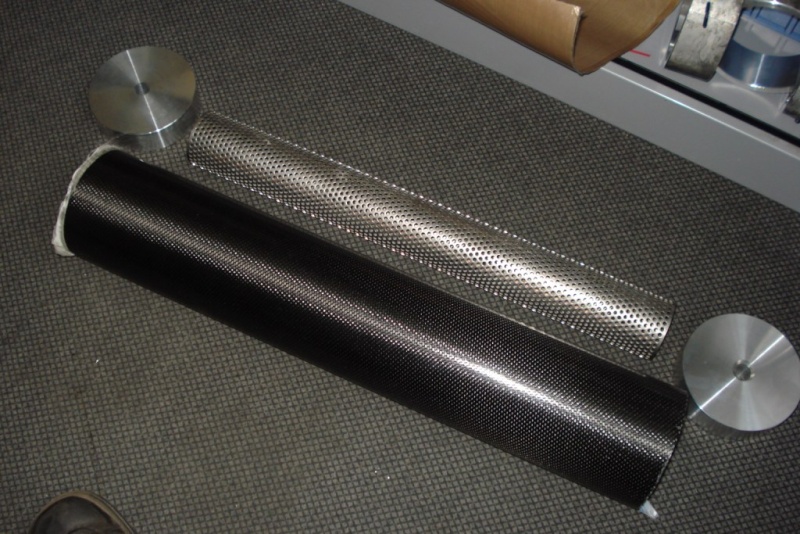

et donc voilà ce que j’ai pour le moment, à suivre…

transforestoration de la ZX750 - Page 7 Photo_22

à+.
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6826
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime12/3/2010, 21:15

effectivement ,beaucoup de copeaux quand on taille dans la masse mais si tu ne paies pas l'alu.............. , ça va et je crois que j'aurais roulé de la tole alu et soudé pour ne pas avoir tout ce travail et parce que je n'ai pas autant de matiere à disposition , mais tu te débrouilles très bien Bravo
Revenir en haut Aller en bas
ALF

ALF

Masculin Nombre de messages : 2632
Age : 46
Localisation : Valais, Suisse !
Date d'inscription : 27/03/2007

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime13/3/2010, 09:50

pour l'usinage du diamètre ext. avec la pièce juste en appui transforestoration de la ZX750 - Page 7 883385
je n'aurais pas osé !

bravo transforestoration de la ZX750 - Page 7 26876
Revenir en haut Aller en bas
TOMZJRACER

TOMZJRACER

Masculin Nombre de messages : 1455
Age : 56
Localisation : nord
Date d'inscription : 04/06/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime13/3/2010, 18:49

ALF a écrit:
pour l'usinage du diamètre ext. avec la pièce juste en appui transforestoration de la ZX750 - Page 7 883385
je n'aurais pas osé !

bravo transforestoration de la ZX750 - Page 7 26876

Idem,

transforestoration de la ZX750 - Page 7 26876 chapeau du beau boulot transforestoration de la ZX750 - Page 7 883385
Revenir en haut Aller en bas
Invité
Invité



transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime13/3/2010, 20:04

tu possède un sacré savoir faire transforestoration de la ZX750 - Page 7 883385
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime26/3/2010, 18:09

mini activité aujourd'hui ! les embouts avancent et la mise à longueur des silencieux est faite:

transforestoration de la ZX750 - Page 7 Dsc02510

transforestoration de la ZX750 - Page 7 Dsc02511

c'est loin d'être fini.
ce n'est qu'un début, continuons le combat !! transforestoration de la ZX750 - Page 7 429241

à+.
Revenir en haut Aller en bas
TOMZJRACER

TOMZJRACER

Masculin Nombre de messages : 1455
Age : 56
Localisation : nord
Date d'inscription : 04/06/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime26/3/2010, 19:26

C'EST BON TU VOIS LE BOUT transforestoration de la ZX750 - Page 7 276328
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime27/1/2011, 22:12

ben me revoilà,

entre-temps, j'ai eu la bonne idée d'acheter une maison alors la bécane...
mais voilà, on est installé donc l’activité reprend doucement.

et puis, tant qu'à faire j'ai aussi changé de poste au boulot et me suis rapproché des CN donc voilà ma première "perruque" (chut !)

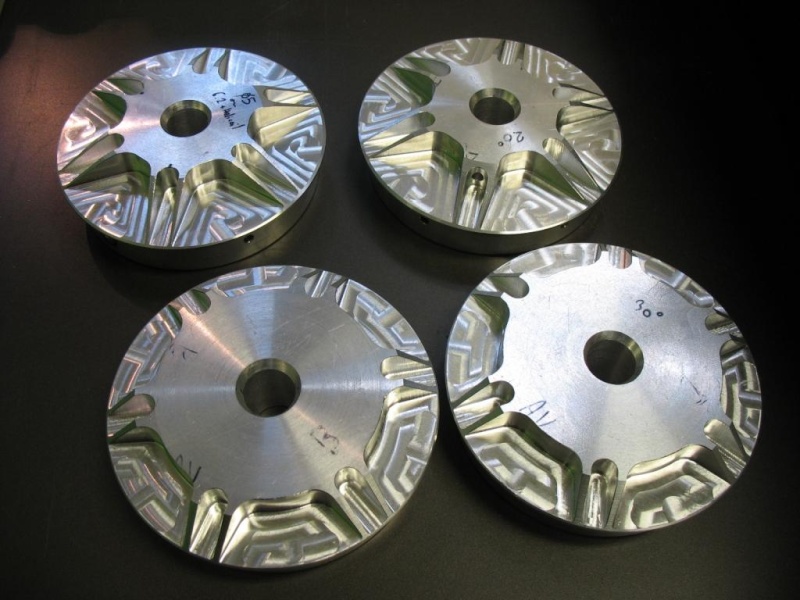

mes 4 embouts d'échap' fait à la fraiseuse:

transforestoration de la ZX750 - Page 7 Img_1910

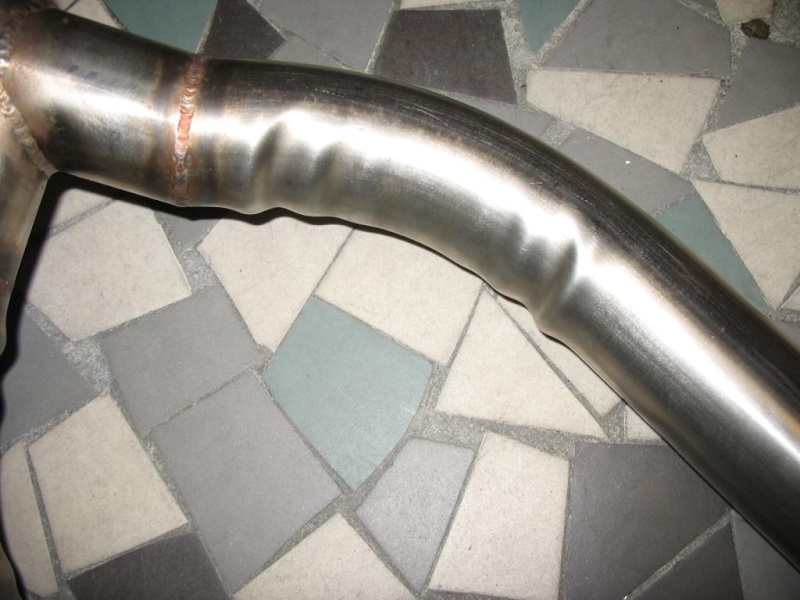

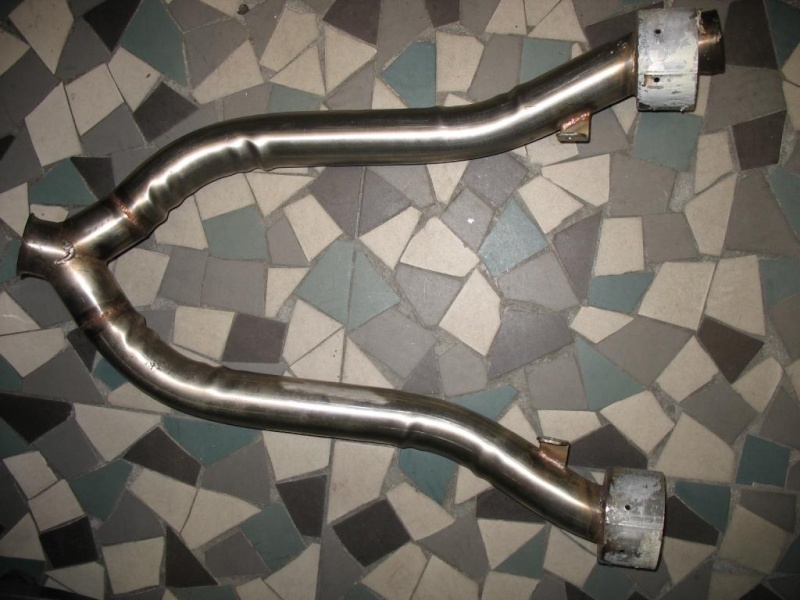

et puis, je ré-attaque les tubes de fuites du 4 en 2; je les avait déjà fait mais c'était complètement loupé, voyez vous même la cata silent pale

transforestoration de la ZX750 - Page 7 Img_1911

transforestoration de la ZX750 - Page 7 Img_1912

donc, je vais changé de méthode et essayer de faire ça propre...

à+.
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime18/2/2011, 19:37

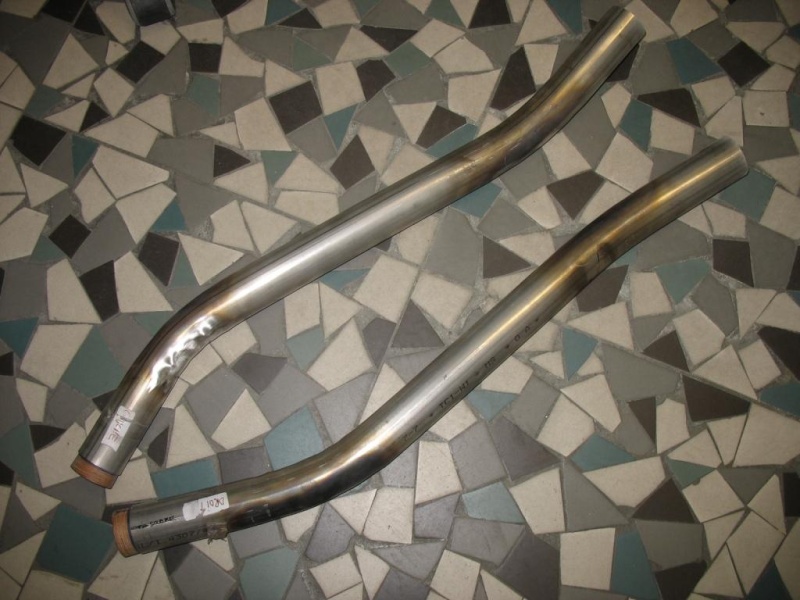

bon ben ça y'est, c'est cintré et cette fois-ci c'est la bonne.
je suis content car ça faisait un moment que ça traînait sur l'étagère.
donc j'ai changé de méthode par rapport à la première fois et c'est good. banana1

me reste à faire les découpes et à souder tout ça:

transforestoration de la ZX750 - Page 7 Photo_10

transforestoration de la ZX750 - Page 7 Photo_11

et puis en même temps, avec les chutes, je me fait un "dbkiller" car la sortie est un peu grosse.
me reste à souder les 1/4 de coude et à terminer les perçages.

transforestoration de la ZX750 - Page 7 Photo_12

transforestoration de la ZX750 - Page 7 Photo_13

à suivre...
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3401
Age : 54
Localisation : alsace
Date d'inscription : 03/03/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime18/2/2011, 20:15

ha ouais , y a pas photo c mieux !!

t'as rempli le tube pour le cintrage ?
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime18/2/2011, 21:31

yes !
mais je l'avais aussi rempli et bien tassé la première fois.
là, j'ai aussi chauffé au chalumeau.
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3401
Age : 54
Localisation : alsace
Date d'inscription : 03/03/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime18/2/2011, 21:45

et la premiere fois t'avais pas chauffé ?
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime18/2/2011, 21:51

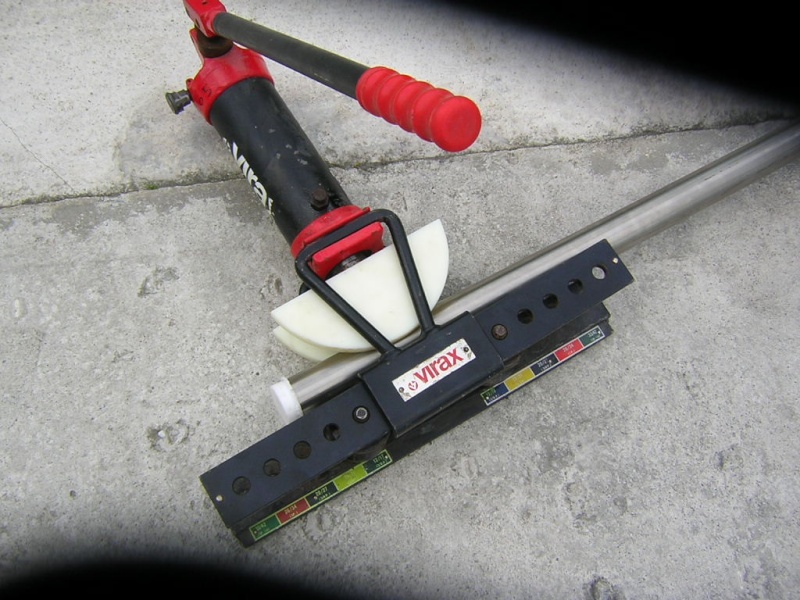

non, à froid et en poussant avec une mingorie.
à froid car je m'étais fait le poussoir avec une empreinte au Ø du tube en nylon.

transforestoration de la ZX750 - Page 7 Dscn0410
Revenir en haut Aller en bas
uriahdeep



Masculin Nombre de messages : 53
Age : 57
Localisation : TOULON
Date d'inscription : 15/12/2010

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: P....... !!!!!   transforestoration de la ZX750 - Page 7 Icon_minitime21/2/2011, 11:51

Putaing !!!!! C'est magnifique..... Tout est beau, bien fait, bien pensé, chapeau bas et bravo mais dommage toutes ces belles pièces sur une moto à soupapes !!!!! ça va, je déconne, je les adore vos enclumes...... Mais dis moi au fait t'es pas trop débordé là ou tu bosses!!!!! Mort de rire....(T'inquiètes on est des veinard tous les deux).
Une question, je recherche un tête de fourche simple et sobre et pas tarasbiscoté, de quelle origine vient le tien, j'avais vu un de 650 FX honda ( ex dominator )......peux tu me dire. Merci et bonne continuation.....
PS: encore des tofs pour que je puisse pomper sur ton savoir faire......
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime21/2/2011, 21:25

salut uriahdeep,

la tête de fourche est une ERMAX, trouvée dans un magasin ducat' je crois.

sinon, les pots avancent bien (pour info, je bosse le soir, après les heures de boulot pacontent01 Very Happy )

transforestoration de la ZX750 - Page 7 Photo_14

les "dbkiller" sont encore en cours, j'ai percé à Ø 5 et Ø 12 mm pour le moment; je pense essayer comme ça et voir si il faut réagrandir les perçages (en fonction du bruit). Me reste aussi à souder le coude au TIG.

transforestoration de la ZX750 - Page 7 Photo_15

voilà le principe (vue 3D):

transforestoration de la ZX750 - Page 7 Pot10

transforestoration de la ZX750 - Page 7 Pot210

vous en pensez quoi du principe ?

à+.
Revenir en haut Aller en bas
Team TZ

Team TZ

Masculin Nombre de messages : 1934
Age : 61
Localisation : Ile de France
Date d'inscription : 05/10/2007

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime22/2/2011, 02:46

Bonjour
Je pense que tu a trop de trousssss sur tes atténuateurs ,ceux que j'ai démonter avait juste une ou deux encoches ou pas de trous sur la periferie c'est juste un tube

A+
Team TZ
AMFP&M
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime22/2/2011, 18:27

salut,

merci pour ta réponse,
les tubes que tu as démonté n'était même pas bouché à une extrémité ?
si c'était des tubes, ils étaient uniquement là pour diminuer le Ø de sortie ?

j'avais crû comprendre que pour être efficace (càd diminution du bruit), il fallait empêcher les gaz de sortir directement et les forcer à passer par une chicane.
c'est pour cela que mon tube est bouché à un extrémité.

me trompe-je ?
on m'aurait enduit avec de l'erreur ?
Revenir en haut Aller en bas
Team TZ

Team TZ

Masculin Nombre de messages : 1934
Age : 61
Localisation : Ile de France
Date d'inscription : 05/10/2007

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime22/2/2011, 18:35

Bonjour

Voici un atenuateur Devil
transforestoration de la ZX750 - Page 7 Dsc06915
transforestoration de la ZX750 - Page 7 Dsc06916

je n'ai pas de photos des atenuateurs de ma 1098 mais c'est juste un tube bouche à l'extremité et avec 2 encoches a l'arriere

A+
Team TZ
AMFP&M
Revenir en haut Aller en bas
COSMIK

COSMIK

Masculin Nombre de messages : 558
Age : 42
Localisation : bordeaux
Date d'inscription : 16/09/2008

transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime22/2/2011, 19:05

ok, merci pour tes photos,
en fait, j'avais peur de trop "étouffer" le moteur.
j'ai lu que des bécanes ont pris feu car leurs dbkiller leur permettant de tourner sur circuit (pour cause de réglementation) leur avait fait surchauffer puis..... fire !
Revenir en haut Aller en bas
Contenu sponsorisé




transforestoration de la ZX750 - Page 7 Empty
MessageSujet: Re: transforestoration de la ZX750   transforestoration de la ZX750 - Page 7 Icon_minitime

Revenir en haut Aller en bas

transforestoration de la ZX750
Revenir en haut
Page 7 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RESTAURATION-
Sauter vers:
