MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime20/11/2020, 22:28

rogerboldor a écrit:
Pas de soucis , on peut reprendre ce filetage avec quelques précautions , j'ai déjà fait ça avec un té de fourche monté entrainé par un simbleau



  j’amènerai juste l'axe ,il est démontable du té a la presse .... Cool !!!
Revenir en haut Aller en bas
grut gilles



Masculin Nombre de messages : 133
Age : 47
Localisation : pont de roide
Date d'inscription : 07/08/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: soudure alu   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime21/11/2020, 21:14

salut ultraviolet ,,, c'est class ton projet ,les idées et proportion ne sont pas simple a trouver(j'en sais qql chose) par contre ton ancrage d'amortisseur  essaie de le faire tailler dans la masse mais en alu 6060(lui est soudable) .!! en effet l'alu que tu utilise est tres costau (7075) par contre il aime pas etre soudé ....tu peux le faire pour une piece qui n'encaisse pas de contrainte par contre la ça craint..en soudant(chauffe) tu va changer la structure moleculaire qui en refroidissant se fissure (pas forcement visible a l'oeil nu)...bonne continuation
gilles
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime21/11/2020, 22:59

grut gilles a écrit:
salut ultraviolet ,,, c'est class ton projet ,les idées et proportion ne sont pas simple a trouver(j'en sais qql chose) par contre ton ancrage d'amortisseur  essaie de le faire tailler dans la masse mais en alu 6060(lui est soudable) .!! en effet l'alu que tu utilise est tres costau (7075) par contre il aime pas etre soudé ....tu peux le faire pour une piece qui n'encaisse pas de contrainte par contre la ça craint..en soudant(chauffe) tu va changer la structure moleculaire qui en refroidissant se fissure (pas forcement visible a l'oeil nu)...bonne continuation
gilles


Merci du conseil.

tiens c'est marrant j'ai un ami qui habite le même bled que toi ......
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime21/11/2020, 23:40

sur les conseils d'un ami j'ai refait les pattes de fixation de l'amortisseur pour qu'elles soient presque dans l'axe de l'amortisseur, sur la 1ére version l'angle était trop important
d'après mes calculs en mode roulage ça devrait être pile dans l'axe .

avant

nouveaux projet 1000 cbx martin - Page 2 Img_2120

après

nouveaux projet 1000 cbx martin - Page 2 Img_2121

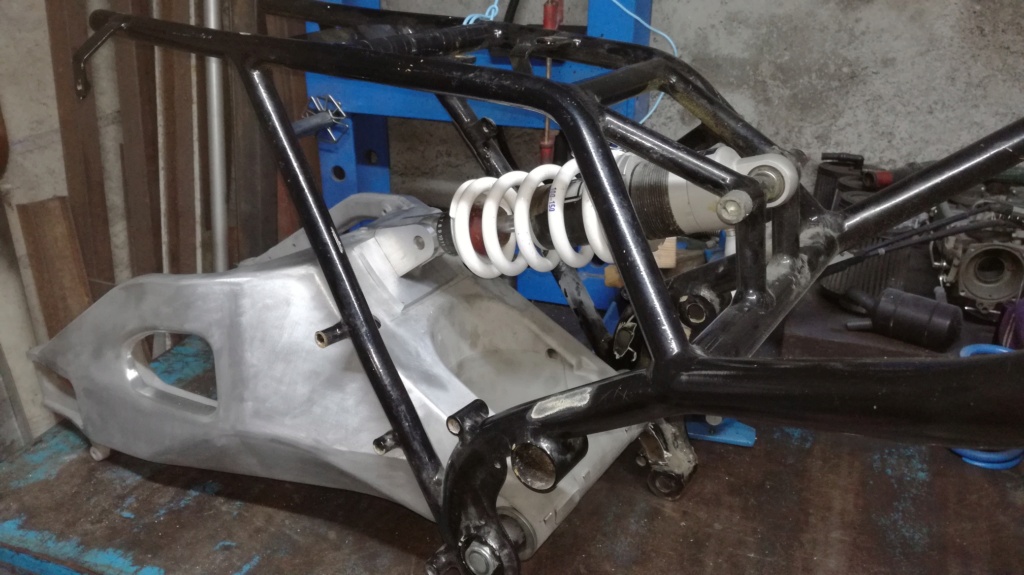

vue d'ensemble

nouveaux projet 1000 cbx martin - Page 2 Img_2122
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7306
Age : 74
Localisation : montfermeil
Date d'inscription : 29/06/2009

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime22/11/2020, 12:56

Bien , voila qui me plait mieux  albino

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

En suivant le chemin qui s'appelle "plus tard",on arrive  sur la place "trop tard"
Revenir en haut Aller en bas
mika46

mika46

Masculin Nombre de messages : 2116
Age : 47
Localisation : chimay belgique
Date d'inscription : 04/07/2015

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime22/11/2020, 14:44

ça a l air con mais ont vois bien l importance de la bonne position de chaque pièces  albino
bien vu Roger  albino albino albino
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime24/11/2020, 23:45

bon finalement j'ai refais mes pièces compte tenu du fait que ça va être soudé sur une partie d'aluminium coulé.
donc une assise plus importante et un angle un peu différent qui devrait permettre a l'amortisseur de travailler convenablement .

nouveaux projet 1000 cbx martin - Page 2 Img_2133
nouveaux projet 1000 cbx martin - Page 2 Img_2132
nouveaux projet 1000 cbx martin - Page 2 Img_2134nouveaux projet 1000 cbx martin - Page 2 Img_2135
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7306
Age : 74
Localisation : montfermeil
Date d'inscription : 29/06/2009

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 07:35

Voir avec le soudeur si la largeur permet le passage de la torche , il faut peut être écarter un peu les plaques   Question  mais je trouve cette solution plus fiable   Merci

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

En suivant le chemin qui s'appelle "plus tard",on arrive  sur la place "trop tard"
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 08:56

Roger il ne devrait pas y avoir de problème pour le soudage les plaques vont être écarté d'au moins 10mm de chaque coté et je ferai des entretoises sur mesure .
pourquoi ??? juste pour avoir un peu de marge pour déplacer si besoin le bras oscillant de droite a gauche en fonction de l'alignement de la chaine avec la sortie de boite et le cadre .
pareil pour la jante arrière je vais devoir trouver une jante avec un moyeu et porte couronne plus étroit ,pour avoir la possibilité de tout aligner dans tous les sens tout en sachant que la jante doit être impérativement aligné avec celle de devant .....

sur mon xjr martin je n'ai pas eu ce problème parce que j'avais conservé le bras oscillant d'origine mais par contre une fois la jante aligné il m'a fallut refaire un porte couronne plus étroit,modifier le pignon de sortie de boite et mettre une chaine en 520 Cool !!! .
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1324
Age : 61
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 10:29

grut gilles a écrit:
.../... par contre ton ancrage d'amortisseur  essaie de le faire tailler dans la masse mais en alu 6060(lui est soudable) .!! en effet l'alu que tu utilise est tres costau (7075) par contre il aime pas etre soudé ....tu peux le faire pour une piece qui n'encaisse pas de contrainte par contre la ça craint..en soudant(chauffe) tu va changer la structure moleculaire qui en refroidissant se fissure (pas forcement visible a l'oeil nu).../...
Je confirme totalement la remarque sur la soudabilité du 7075, remarque qu'on peut étendre au 2017 (AU4G). Ces alliages contiennent du cuivre qui fiche la pagaille dans la structure du métal chauffé par la soudure. Le cordon a l'air beau à l'oeil, ça se comporte normalement lors du soudage. Et puis ça casse ! Sur une fixation d'amortisseur, ça peut être une expérience intéressante à vivre affraid bom .
Plutôt que du 6060 qui est de la merde, je conseillerai plutôt l'AG4,5 (5083) qui est le plus solide des soudables courants. Idéalement il faudrait du 7020, mais c'est introuvable.
Revenir en haut Aller en bas
MAX29



Masculin Nombre de messages : 258
Age : 54
Localisation : le bout du monde
Date d'inscription : 14/06/2019

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 17:47

salut et pis le soudeur il prendra un capuchon court ; pour etre sur de passer entre les plaques....beau boulot  tres grosses modifs...
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 18:08

vous allez rire j'ai encore modifier l'ancrage de l'amortisseur ,pour éviter qu'il flambe en latéral je rajoute 2 plaques sur le bas ....

dans quelques jours je récupère une jante arrière qui va me permettre de tout aligner et ensuite soudure des pièces et fabrication des entretoises de roue ,du bras oscillant et aussi celles de l'amortisseur.

nouveaux projet 1000 cbx martin - Page 2 Img_2137
nouveaux projet 1000 cbx martin - Page 2 Img_2136
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1324
Age : 61
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 19:47

C'en est une bonne idée ces renforts. Après, il y a aussi la solution de la nervure latérale, mais ça n'a pas l'effet "caisson" de tes deux plaques.
Bien soigner les chanfreins avant de souder tout ça. J'ai eu l'occasion de repasser derrière un soudeur qui avait négligé ce point, dans le même genre de fixation de tête d'amortisseur. Bah, ça avait cassé.
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 20:17

macpepr a écrit:
C'en est une bonne idée ces renforts. Après, il y a aussi la solution de la nervure latérale, mais ça n'a pas l'effet "caisson" de tes deux plaques.
Bien soigner les chanfreins avant de souder tout ça. J'ai eu l'occasion de repasser derrière un soudeur qui avait négligé ce point, dans le même genre de fixation de tête d'amortisseur. Bah, ça avait cassé.


  je vais bien préparer les pièces avant soudure, tous les chanfreins seront fait  Merci
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1324
Age : 61
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 21:00

Tiens, j'ai retrouvé le sujet dans lequel j'avais traité cette affaire :
http://www.fmsp.net/t15645-reprise-dune-modif-de-bras-oscillant
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime25/11/2020, 21:56

macpepr a écrit:
Tiens, j'ai retrouvé le sujet dans lequel j'avais traité cette affaire :
http://www.fmsp.net/t15645-reprise-dune-modif-de-bras-oscillant


Merci effectivement suivant la catégorie de l'alu ça fait pas bon ménage
Revenir en haut Aller en bas
Alex_GpzRX

Alex_GpzRX

Masculin Nombre de messages : 463
Age : 33
Localisation : Nantes
Date d'inscription : 13/01/2017

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime26/11/2020, 10:39

ultraviolet91 a écrit:
macpepr a écrit:
Tiens, j'ai retrouvé le sujet dans lequel j'avais traité cette affaire :
http://www.fmsp.net/t15645-reprise-dune-modif-de-bras-oscillant


Merci effectivement suivant la catégorie de l'alu ça fait pas bon ménage

Salut !  w01

Ils seront soudables entres eux si on utilise le bon metal d'apport,  voici un petit tableau qui peut servir sur le forum pour le choix de l'apport en fonction des nuances a assembler :

nouveaux projet 1000 cbx martin - Page 2 201126104440719

Sinon super ton projet j'ai hate de voir la suite ! albino
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime26/11/2020, 11:30

Merci  Alex
Revenir en haut Aller en bas
ultraviolet91

ultraviolet91

Masculin Nombre de messages : 551
Age : 63
Localisation : sud capitale
Date d'inscription : 06/10/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime26/11/2020, 15:21

macpepr a écrit:
grut gilles a écrit:
.../... par contre ton ancrage d'amortisseur  essaie de le faire tailler dans la masse mais en alu 6060(lui est soudable) .!! en effet l'alu que tu utilise est tres costau (7075) par contre il aime pas etre soudé ....tu peux le faire pour une piece qui n'encaisse pas de contrainte par contre la ça craint..en soudant(chauffe) tu va changer la structure moleculaire qui en refroidissant se fissure (pas forcement visible a l'oeil nu).../...
Je confirme totalement la remarque sur la soudabilité du 7075, remarque qu'on peut étendre au 2017 (AU4G). Ces alliages contiennent du cuivre qui fiche la pagaille dans la structure du métal chauffé par la soudure. Le cordon a l'air beau à l'oeil, ça se comporte normalement lors du soudage. Et puis ça casse ! Sur une fixation d'amortisseur, ça peut être une expérience intéressante à vivre affraid bom .
Plutôt que du 6060 qui est de la merde, je conseillerai plutôt l'AG4,5 (5083) qui est le plus solide des soudables courants. Idéalement il faudrait du 7020, mais c'est introuvable.


   bon Jérôme j'ai suivi ton conseil, j'ai passé commande d'aluminium AG4.5 (5083) a l'adresse que tu m'as communiqué .... Merci inutile de prendre des risques


http://www.qualichutes.com/
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1324
Age : 61
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime26/11/2020, 15:46

Alex_GpzRX a écrit:
Ils seront soudables entres eux si on utilise le bon metal d'apport,  voici un petit tableau qui peut servir sur le forum pour le choix de l'apport en fonction des nuances a assembler :

nouveaux projet 1000 cbx martin - Page 2 201126104440719

Je note que dans ce tableau, il n'y a pas les "cuivrés" comme le 2017 ou le 7075. Ca confirmerait qu'ils ne sont pas des "soudables".
Revenir en haut Aller en bas
Alex_GpzRX

Alex_GpzRX

Masculin Nombre de messages : 463
Age : 33
Localisation : Nantes
Date d'inscription : 13/01/2017

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime26/11/2020, 16:09

Le 2017 n'est pas soudable, quand on a des poinçon matrice a reparer en 2017 au boulot, on ne peut pas mettre de metal d'apport donc on utilise des "taillots" que l'on emboutis en force et que l'on vient ensuite ré-usiner.

Pour le 7075 je ne sais pas !
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1324
Age : 61
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime26/11/2020, 17:39

Le 7075 c'est à peu près le même que le 2017, avec du zinc en plus.
Revenir en haut Aller en bas
Contenu sponsorisé




nouveaux projet 1000 cbx martin - Page 2 Empty
MessageSujet: Re: nouveaux projet 1000 cbx martin   nouveaux projet 1000 cbx martin - Page 2 Icon_minitime

Revenir en haut Aller en bas

nouveaux projet 1000 cbx martin
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» bras martin
» Nouveaux fers MIZUNO
» nouveau site internet, nouveaux projets à Annot
» 1000 de Verberie
» Nouveaux stades à Thoune et à Bienne ! Et nous, et nous...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: SPECIALES :: SPECIAL CAFE RACER-
Sauter vers:
