MessageSujet: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime28/12/2018, 10:54

Sur cette photo, à gauche un bras oscillant en aluminium de Yamaha 850 TRX, à droite un bras en acier d’origine de 350 RD/LC. Petits problèmes : la largeur est différente, le diamètre d’axe également.
Il faut donc diminuer la largeur, rentrer les roulements plus à l’intérieur et refaire une entretoise interne qui s’ajuste sur les roulements TRX et l’axe RD/LC.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph01_i13

La reprise des portées de roulements consiste essentiellement en des travaux de calage. Il faut se centrer sur les portées existantes et les décaler d’une quinzaine de mm.

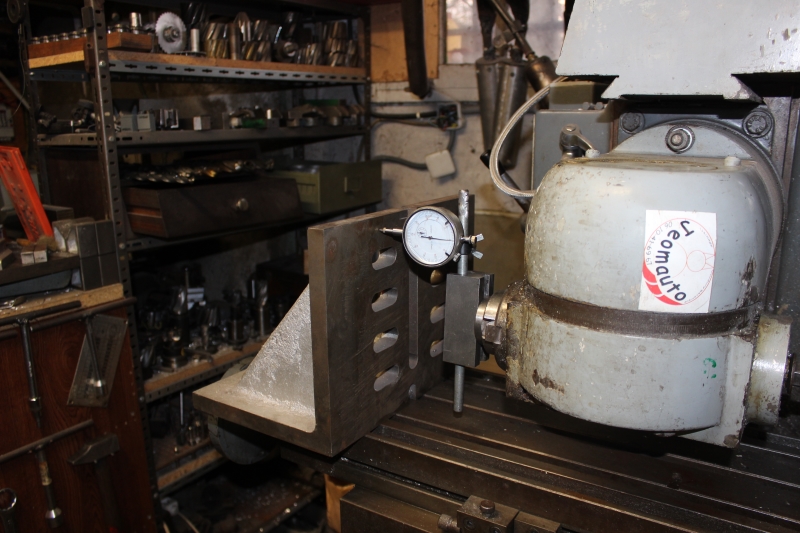

Début avec le calage de la tête de fraiseuse.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph02_i13

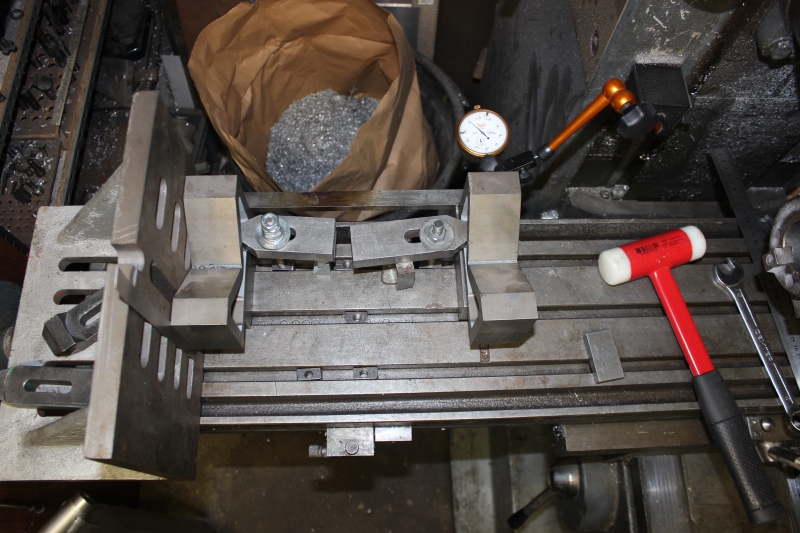

Calage de deux vés sur lesquels le bras va s’appuyer pendant l’usinage.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph03_i13

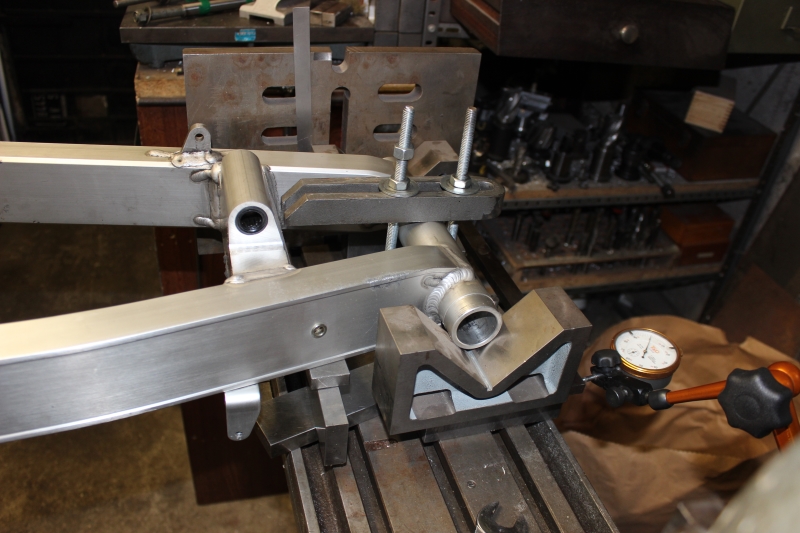

Le bras bridé en place.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph04_i13

Réglage de la concentricité de la tête de fraiseuse par rapport à la portée de roulement.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph05_i12

Mise en place de l’outil d’alésage.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph06_i11

Usinage de la première portée de roulement.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph07_i11
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph08_i11

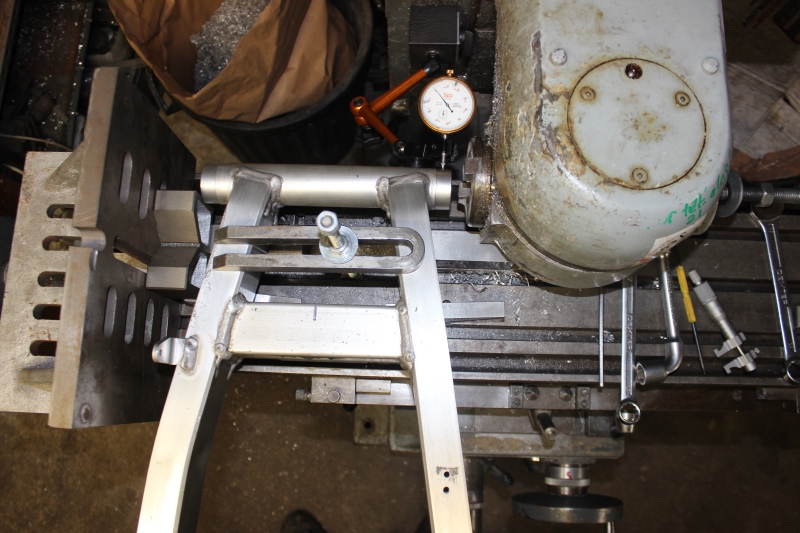

Retrait des vés et calage en vue de la reprise des portées pour obtenir la largeur qui va entrer dans le cadre.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph09_i11

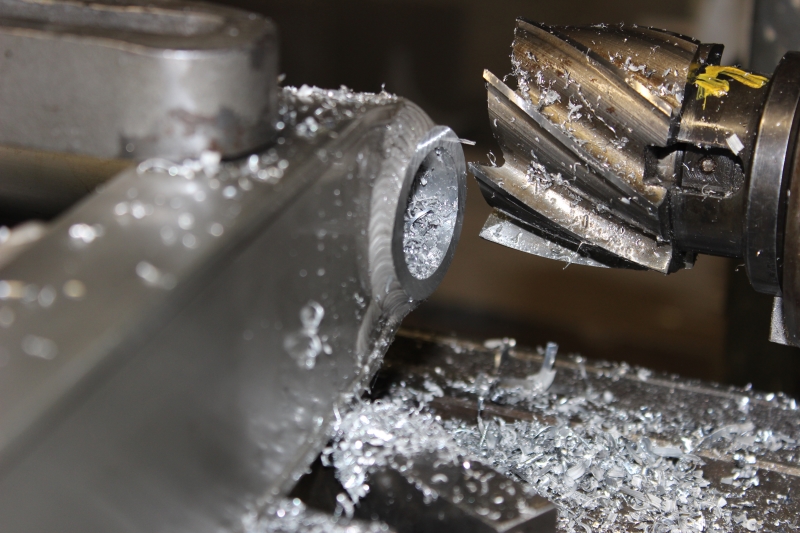

Première portée à la cote. Le propriétaire avait bien calculé son coup puisqu’il reste assez de soudure pour garantir la solidité.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph10_i11

Contrôle de la cote finale.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph11_i11

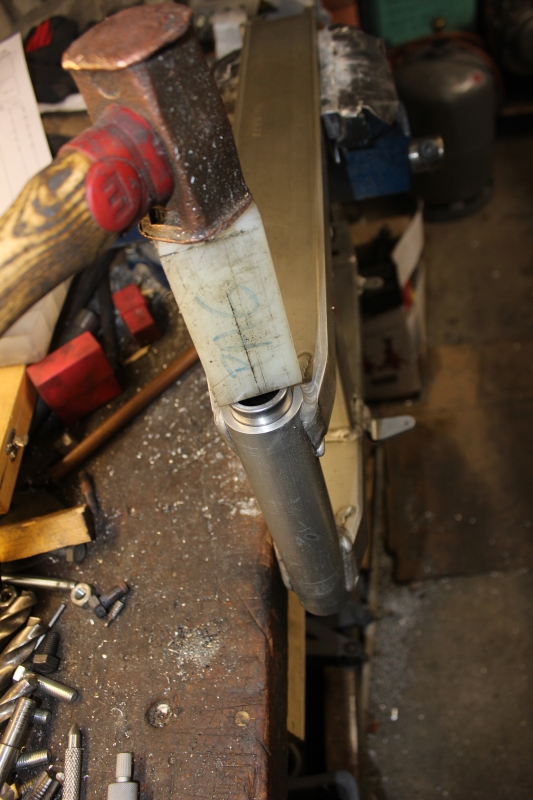

Mise en place du roulement, monté légèrement serré dans son logement (~2/100 mm).
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph12_i11

L’entretoise d’origine RD/LC beaucoup trop petite pour les roulements TRX.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph13_i11

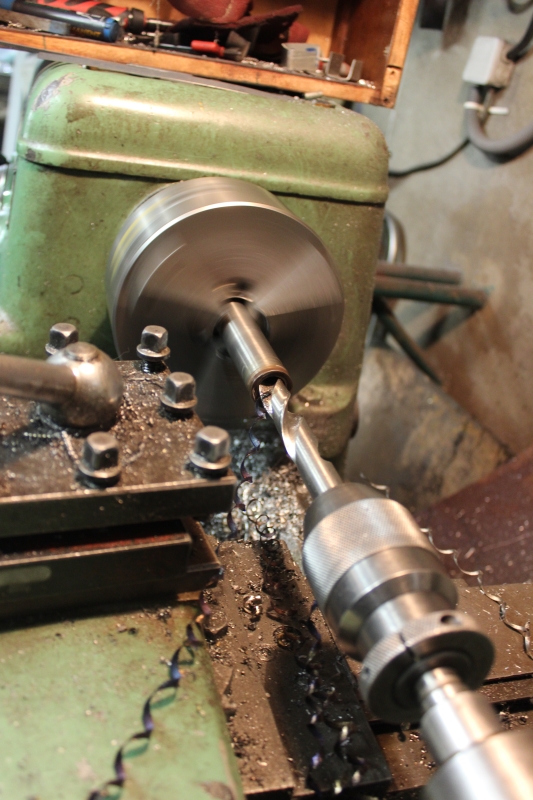

Perçage au diamètre d’axe RD/LC. Cette seule opération de perçage en pleine matière dans de l’acier prend environ 1H00.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph14_i11

Opérations de tournage pour les diamètres extérieurs de l’entretoise.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph15_i11

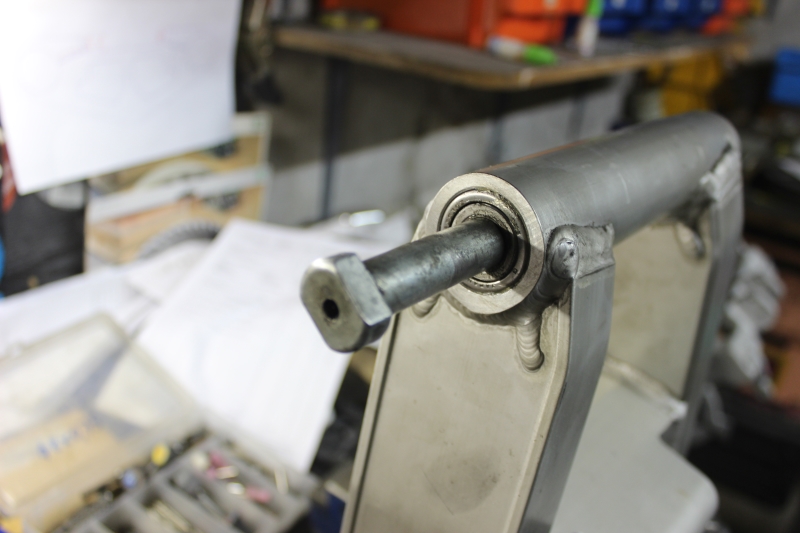

L’ensemble prêt à continuer sa carrière commencée en TRX sur une RD/LC qui sera modernisée avec des roues de 17 pouces.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph16_i11
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Ph17_i11
Revenir en haut Aller en bas
barry 72

barry 72

Masculin Nombre de messages : 707
Age : 54
Localisation : 72
Date d'inscription : 04/03/2008

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime28/12/2018, 11:04

bounce beau boulot
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6826
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime28/12/2018, 19:58

Macpepr a encore frappé , il nous sort des usinages pas possibles pour montrer que justement , tout peut être adapté  bounce Merci

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot


Dernière édition par rogerboldor le 29/12/2018, 08:46, édité 1 fois
Revenir en haut Aller en bas
GB Classic

GB Classic

Masculin Nombre de messages : 744
Age : 99
Localisation : IDF
Date d'inscription : 24/08/2013

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime28/12/2018, 23:39

Bonjour

albino :boire1mousse

Tous mes voeux 2019

Guy
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 00:57

Quelques photos envoyées par le propriétaire du bras oscillant en place sur la moto. Une grosse séance d'adaptation se profile, aligner la couronne avec le pignon de sortie de boîte.
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Img_2010
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Img_2011
Bras oscillant de 850 TRX adapté pour une 350 RD/LC Img_2012
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6826
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 08:54

J'ai comme l'impression qu'il faut mettre la couronne plus près du centre de la moto d'au moins 15 mm ?

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
Raoul Volfoni

Raoul Volfoni

Masculin Nombre de messages : 1117
Age : 58
Localisation : Oise
Date d'inscription : 24/11/2009

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 09:41

Il existe aussi des pignons déportés pour les TZ. Je ne suis pas sur que les ordres de boites soit les mêmes que sur les LC
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 10:16

Il y aurait même 25 à 30 mm d'après le propriétaire, ce qui commence à faire beaucoup. Il va falloir jouer sur plusieurs paramètres, je pense.
Les cannelures sont effectivement différentes entre TZ et LC. Ca ne va pas être simple cette affaire.
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3401
Age : 54
Localisation : alsace
Date d'inscription : 03/03/2008

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 10:19

on dirait qu'il y a du gras derriere la couronne et que dans cette position la chaine passerait encore loin du pneu non ?
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 10:26

En jouant sur la roue et le porte-couronne il doit y avoir de quoi en récupérer une bonne partie. Par rapport au pneu, je suis plus dubitatif. La roue de TRX est une 5 pouces, donc en gros pneu de 160 contre 120/130 à l'origine. Autrement dit, 15/20 mm perdus de chaque côté.
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3401
Age : 54
Localisation : alsace
Date d'inscription : 03/03/2008

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 11:43

ah oui une 5" quand meme ...... ( hé bé , un peu bizarre ce choix qd meme pour moi )
Revenir en haut Aller en bas
STOK51

STOK51

Masculin Nombre de messages : 13049
Age : 60
Localisation : REIMS
Date d'inscription : 28/03/2007

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 13:37

innocent
DU 5" SUR UNE 350 RDLC ... A PART POUR FAIRE LE ZOUAVE A LA TERRASSE DU CAFE DES SPORTS ...JE VOUS PAS DU TOUT L INTERET
A PART DESTABILISER COMPLETEMENT LA MOTO
LA PRISE D ANGLE PAR RAPPORT A LA ROUE AVANT RISQUE D ETRE CATASTROPHIQUE AVEC DES BRAQUAGES INDUITS
LE CADRE VA SOUFFRIR ENORMEMENT EN TORSION AVEC UNE ROUE SURDIMENTIONNEE A L ARRIERE
ET ENFIN L INERTIE DE LA ROUE  AVEC SON PNEU DE CAMION VA ETOUFFER COMPLETEMENT L EXPLOSIVITE DU MOTEUR D ORIGINE
QUI EST PAS CONNU POUR SON COUPLE A BAS REGIME
IL NE LUI MANQUE PLUS QU UNE FOURCHE INVERSEE DE GSXR A L AVANT ET CE SERA LE PONPON

C EST UN PEU COMME METTRE DES MOON BOOTS A HUSSAIN BOLT JE SUIS PAS SUR QUE CELA LE FASSE COURRIR PLUS VITE
MEME EN VIRAGES casse

QUANT A DEPORTER LE PIGNON DE SORTIE DE BOITE VU L EPAISSEUR DES CARTER DU LC ET LA TAILLE DU ROULEMENT
J AI PEUR QU IL NE CRIE TRES RAPIDEMENT AU SECOURS
ET ATTENTION AUSSI DE NE PAS COUPER LE CADRE EN 2 AVEC LA CHAINE


MOI POUR FAIRE UNE RDLC DE FOLIE JE MONTE LE MOULIN DANS UNE PARTIE CYCLE D APRILIA 250RS LA AU MOINS C EST COHERENT
ET POUR INFO CETTE BOMBINETTE A UNE ROUE ARRIERE EN 3.5"  Cool !!! C EST DEJA PAS MAL ...

ENFIN C EST JUSTE MON AVIS ET JE LE PARTAGE
ET CHACUN FAIT CE QU IL VEUT AVEC SA MOTO

A+
YVES
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6826
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 13:44

Le client est roi  ! ; faire ce qui lui plait reste sous son entière responsabilité ,
 Macpepr a fait les usinages demandés , après c'est le tuning du propriétaire  innocent

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 14:44

Je suis bien d'accord avec vous deux. Sur ma LC de VMA, j'ai pneu en 130 sur une roue de 3" et c'est parfait. Après chacun fait ce qu'il veut.
Le "pompon" que j'ai entendu, je te le livre Stock. Un gars m'a appelé pour monter roue en 5 ou 5,5 et pneu en 160 sur l'avant d'une Fazer ... Je sifflote aussi innocent et je lui ferai s'il le veut.
Revenir en haut Aller en bas
thierysp

thierysp

Masculin Nombre de messages : 302
Age : 55
Localisation : saint priest
Date d'inscription : 01/03/2011

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 15:55

Je suppose que les conseils lui ont été donné avant.
Une fois cela fait, libre aux clients d'accepter les conséquences.
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime2/1/2019, 16:23

Exactement, je refuse toutefois les rares trucs qu'on me demande où la sécurité me paraît douteuse.
Revenir en haut Aller en bas
STOK51

STOK51

Masculin Nombre de messages : 13049
Age : 60
Localisation : REIMS
Date d'inscription : 28/03/2007

Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime3/1/2019, 01:42

EFFECTIVEMENT LOIN DE MOI L IDEE DE CRITIQUER LE TRAVAIL REALISE SUR LE BRAS OSCILLANT QUI ME SEMBLE TOUT A FAIT PROFESSIONNEL
ET DE GRANDE QUALITE
APRES EFFECTIVEMENT LE CLIENT EST ROI ET FAIT BIEN CE QU IL VEUT DE SA MOTO

MON APRECIATION EST PERSONNELLE ET CONNAISSANT BIEN CETTE MACHINE POUR EN AVOIR PREPARE QUELQUES UNES
QUI ONT D AILLEURS FAIT LA JOIE DES PROMOSPORTS A L EPOQUE
JE SUIS JUSTE UN PEU TRISTE DE LA VOIR AINSI TRAITEE
ALORS QUE C EST UNE MACHINE FORMIDABLE A LA BASE

A+
YVES
Revenir en haut Aller en bas
Contenu sponsorisé




Bras oscillant de 850 TRX adapté pour une 350 RD/LC Empty
MessageSujet: Re: Bras oscillant de 850 TRX adapté pour une 350 RD/LC   Bras oscillant de 850 TRX adapté pour une 350 RD/LC Icon_minitime

Revenir en haut Aller en bas

Bras oscillant de 850 TRX adapté pour une 350 RD/LC
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» axe de bras oscillant
» Conseil pour triangle et bras oscillant.
» KIT RALLONGE BRAS OSCILLANT BANSHEE
» aide pour démontage bras oscillant
» Probleme demontage bras oscillant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: PARTIE CYCLE-
Sauter vers:
