adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime31/3/2017, 19:36

Rectification de la compréhension de l'image pour le passage de chaine , je voulais juste préciser que pour vérifier , on a passé juste la chaine en double pour voir l'emplacement du brin inférieur , c'était juste une vérification ,voici le final

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1080510

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
Tan

Tan

Masculin Nombre de messages : 589
Age : 57
Localisation : OISE
Date d'inscription : 08/09/2013

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime31/3/2017, 21:56

Bon aller, à mon tour, voilà comment j'ai procédé.

Première approche du renfort.

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5610

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5611


adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5612

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5613

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5614

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5615



Bon la chaine passe trop près du renfort


adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5616



Alors modif ....

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5617



Là ça passe largement

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5618

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5619




A droite au niveau du collecteur c'est un peu juste

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5620



Alors modif

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5621



Là c'est bon

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5622



Un peu de "colle" pour finir

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5623

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5624

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5625

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5626


Hé voila le travail, plus qu'à tester à Carole dans la parabolique le WE prochain banana1

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5627

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Img_5628



Pour info Roger m'a amené une moto dimanche dernier et je lui ai rendu cette après-midi avec le bras renforcé alors il y a surement moyen de faire mieux mais avec un peu plus de temps, je suis pas en retraite moi Very Happy Very Happy Very Happy


Dernière édition par Tan le 3/4/2017, 12:54, édité 1 fois
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17537
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime1/4/2017, 00:25

bravo Tan !!!

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
rsvgaz

rsvgaz

Masculin Nombre de messages : 1310
Age : 52
Localisation : BAPAUME (62)
Date d'inscription : 25/08/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime1/4/2017, 09:51

MAGNIFIQUE travail !!!
Revenir en haut Aller en bas
chef

chef

Masculin Nombre de messages : 5253
Age : 40
Localisation : Pays de Gex (01)
Date d'inscription : 26/03/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime1/4/2017, 12:42

Bravo Bravo Bravo
Revenir en haut Aller en bas
Tan

Tan

Masculin Nombre de messages : 589
Age : 57
Localisation : OISE
Date d'inscription : 08/09/2013

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime1/4/2017, 13:35

Merci les gars mais c'est facile à faire  innocent .........................................  adaptation bras oscillant GSX R 1989 sur GSX - Page 3 158545

Des chutes d'alu, un morceau de tube carré, une disqueuse et un poste TIG (merci Roger) w01
Revenir en haut Aller en bas
GB Classic

GB Classic

Masculin Nombre de messages : 845
Age : 86
Localisation : IDF
Date d'inscription : 24/08/2013

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime1/4/2017, 22:25

Tan a écrit:
Merci les gars mais c'est facile à faire  innocent .........................................  adaptation bras oscillant GSX R 1989 sur GSX - Page 3 158545

Des chutes d'alu, un morceau de tube carré, une disqueuse et un poste TIG (merci Roger) w01

Hello
... et des cerveaux
Bravo
GB
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7193
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime3/4/2017, 21:09

Et on refait la patte de frein arrière , la fixation est désormais sur une vis directement à l'endroit des diabolos de béquille , la pince reste en place et le changement de roue est plus facile .

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Patte_16
adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Patte_17
adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Patte_18

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
Tan

Tan

Masculin Nombre de messages : 589
Age : 57
Localisation : OISE
Date d'inscription : 08/09/2013

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime3/4/2017, 22:37

C'est bon Roger, t'as bien bossé. albino

On essai tout cela vendredi après-midi à Carole. banana1

Je prends aussi le R1 pour me chauffer et si tu veux tu pourra jouer un peu avec aussi.  Very Happy
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17537
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime3/4/2017, 23:09

belle pièce

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
chef

chef

Masculin Nombre de messages : 5253
Age : 40
Localisation : Pays de Gex (01)
Date d'inscription : 26/03/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime4/4/2017, 10:16

montage/démontage rapide en course  albino
Revenir en haut Aller en bas
buzzer

buzzer

Masculin Nombre de messages : 442
Age : 68
Localisation : bandol 83
Date d'inscription : 08/07/2016

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime4/4/2017, 13:13

Et encore une très belle pièce !! albino
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3437
Age : 55
Localisation : alsace
Date d'inscription : 03/03/2008

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime4/4/2017, 13:39

wouaou , elle est vachement evidée qd meme ... tu compte y laisser cette vis pour le guidage ?
Revenir en haut Aller en bas
phiphi
Admin
phiphi

Masculin Nombre de messages : 1888
Age : 41
Localisation : Senas (13)
Date d'inscription : 12/10/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime4/4/2017, 14:05

Tan a écrit:

Pour info Roger m'a amené une moto dimanche dernier et je lui ai rendu cette après-midi avec le bras renforcé alors il y a surement moyen de faire mieux mais avec un peu plus de temps, je suis pas en retraite moi Very Happy Very Happy Very Happy

Tan vient à point à qui sait attendre Very Happy

Superbe pièce bounce Bravo Bravo Bravo
Revenir en haut Aller en bas
http://www.godier-genoud.org/forum/index.php
Pierre
Admin
Pierre

Masculin Nombre de messages : 17537
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime4/4/2017, 22:12

vu les contraintes et même si le frein ar ne sert que peu , l'évidement me parait assez exagéré !

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7193
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 07:24

franck a écrit:
wouaou , elle est vachement evidée qd meme ... tu compte y laisser cette vis pour le guidage ?
 Pour l'essai de mise en place seulement.......

un renfort soudé hier pour ne pas travailler en déport complet et un bout de rond en acier de 13mm taraudé à M8 qui rentre de 25mm dans un rond d'alu de 22mm sur 25mm de guidage et 11mm qui dépassent pour la patte de frein qui fait 10mm d'épaisseur.

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220423

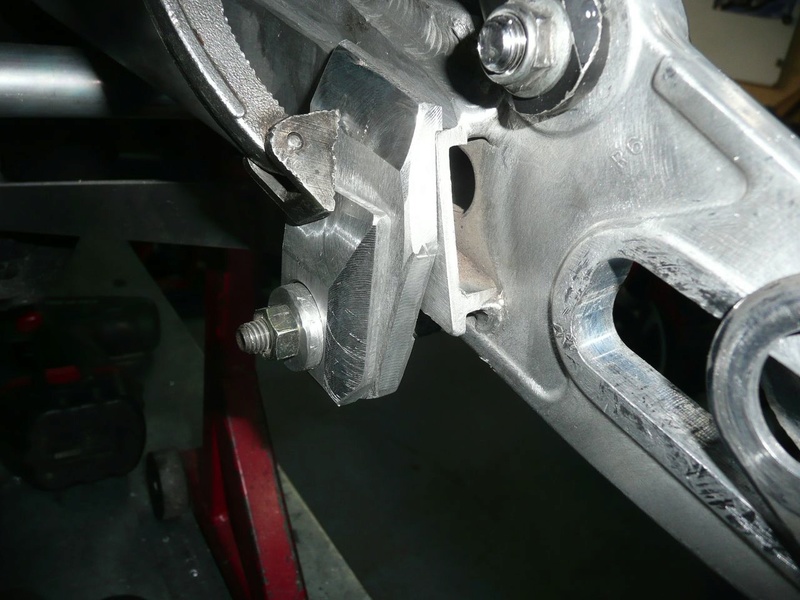

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220424

Un peu de soudure .

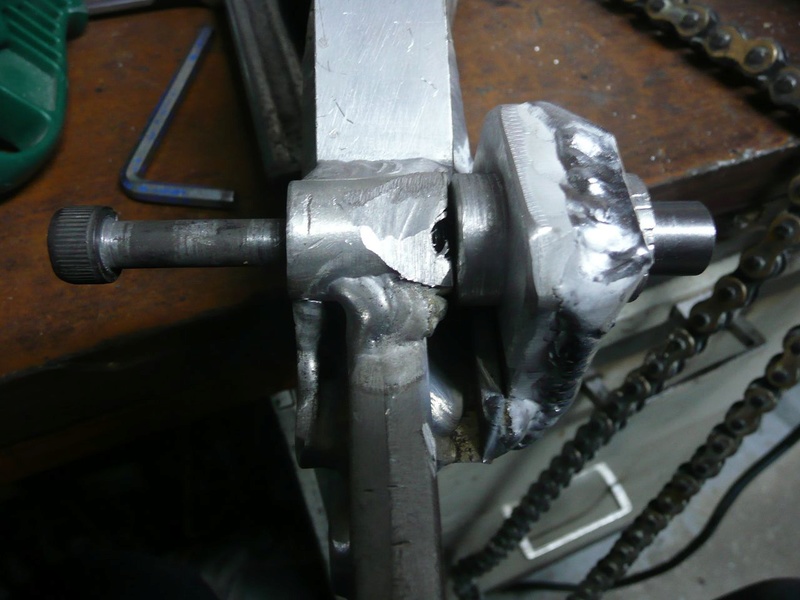

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220426

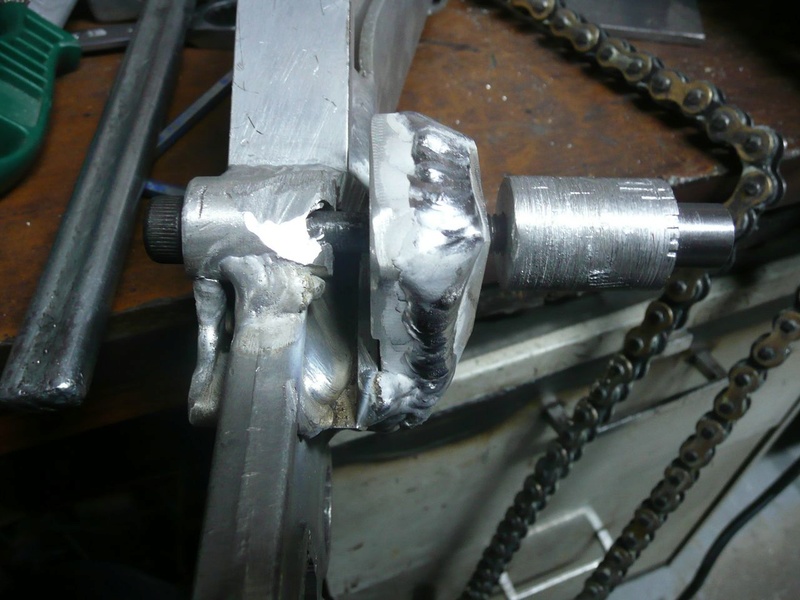

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220427.

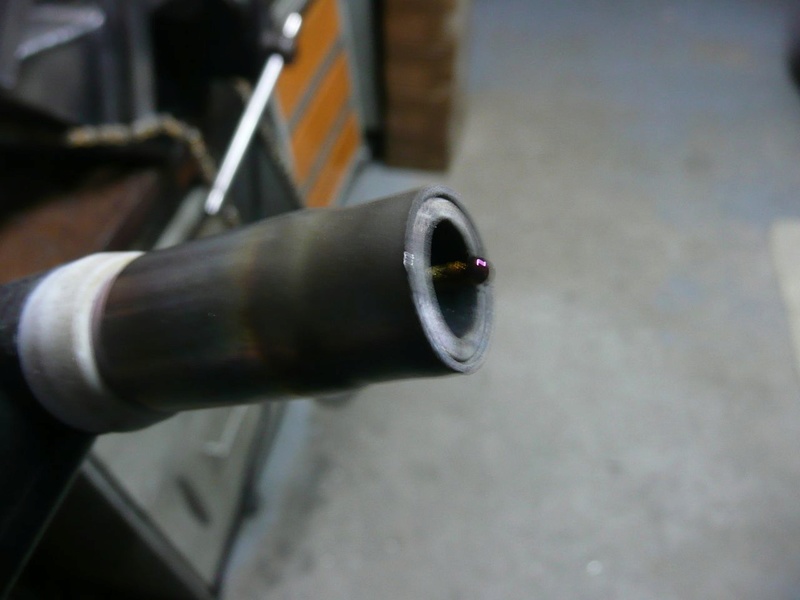

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220429

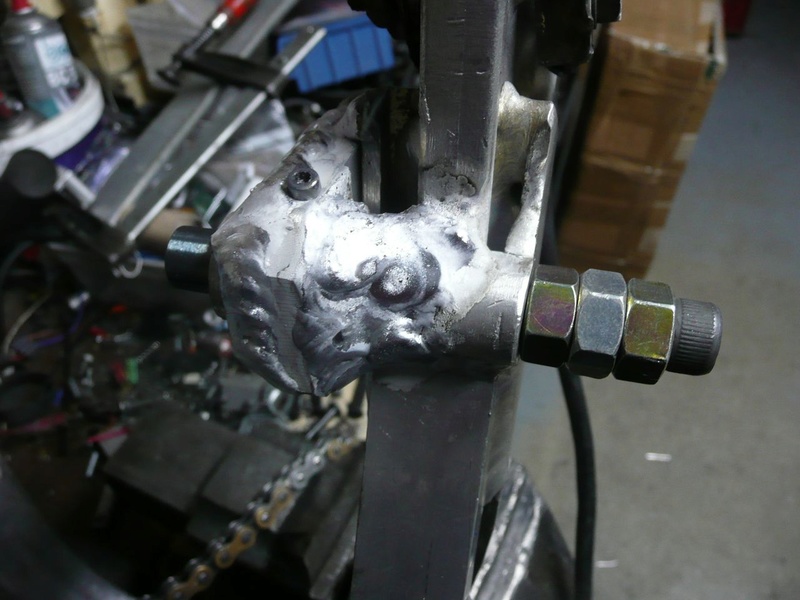

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220430

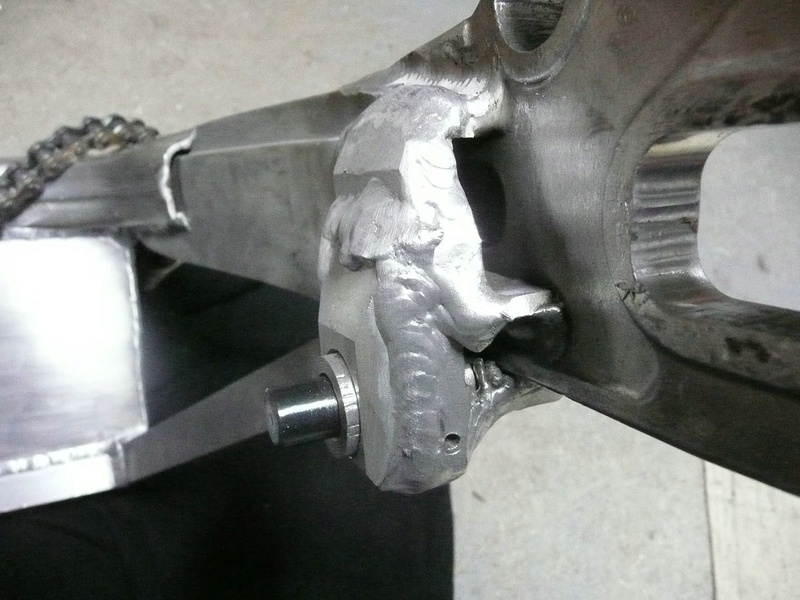

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220425

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
bandit78



Masculin Nombre de messages : 793
Age : 61
Localisation : Sartrouville
Date d'inscription : 20/12/2015

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 09:04

mouais1 Rien compris
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3437
Age : 55
Localisation : alsace
Date d'inscription : 03/03/2008

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 10:12

il ne reste plus qu'a sortir la meuleuse et tout bien poncer , un peu de boulot qd meme   albino
Revenir en haut Aller en bas
bandit78



Masculin Nombre de messages : 793
Age : 61
Localisation : Sartrouville
Date d'inscription : 20/12/2015

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 10:56

quand on observe bien la dernière photo on a vraiment l'impression que l'ensemble n'est pas dans l'axe, je pense illusion d'optique, par contre après réflexion sur l'ensemble il va y avoir un boulot énorme pour faire propre, mais la pas de doute Roger ne va pas laisser cela comme ça.
Revenir en haut Aller en bas
Tan

Tan

Masculin Nombre de messages : 589
Age : 57
Localisation : OISE
Date d'inscription : 08/09/2013

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 12:52

Sur une moto d'usine on meule pas les soudures, c'est pas une moto de salon Very Happy

Araser les soudures les affaiblies.
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7193
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 13:00

J'en ai quand même enlevé un peu.

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220431
adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220432
adaptation bras oscillant GSX R 1989 sur GSX - Page 3 P1220433

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
bandit78



Masculin Nombre de messages : 793
Age : 61
Localisation : Sartrouville
Date d'inscription : 20/12/2015

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 13:32

tu vois Tan que Roger il a pas peur de modifier une moto d'usine, c'est un peu plus propre quand même  albino
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 7193
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 17:01

Pierre a écrit:
vu les contraintes et même si le frein ar ne sert que peu , l'évidement me parait assez exagéré !
Voila , essais en 5ème sur béquille , je cale le moteur , le disque est monté à 215° en quelques coups de frein appuyés , aucune déformation de la patte  albino .

.adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Temp_d10

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La seule chose qui enrichit en la partageant est la connaissance

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17537
Age : 62
Localisation : Paris
Date d'inscription : 24/03/2007

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 19:01

?? Roger , !  tu ne vas comparer les contraintes en static et les vraies contraintes en circuit et en dynamique !
Pour rappel, ton bras allait jusqu'à présent et maintemant plus...tu t'en es aperçu en conditions extremes  w01

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
bandit78



Masculin Nombre de messages : 793
Age : 61
Localisation : Sartrouville
Date d'inscription : 20/12/2015

adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime5/4/2017, 19:06

j'ai loupé un épisode sur le bras, il est bon ou pas !!!!!!!!
Revenir en haut Aller en bas
Contenu sponsorisé




adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Empty
MessageSujet: Re: adaptation bras oscillant GSX R 1989 sur GSX   adaptation bras oscillant GSX R 1989 sur GSX - Page 3 Icon_minitime

Revenir en haut Aller en bas

adaptation bras oscillant GSX R 1989 sur GSX
Revenir en haut
Page 3 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» axe de bras oscillant
» Dernières modifs,parallelisme,amorto,bras oscillant
» Ajout graisseur sur bras oscillant
» kit réparation bras oscillant
» Réfection bras oscillant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: PARTIE CYCLE-
Sauter vers:
