Bonjour le gars

Je suis tombé par hasard sur une fourche Forcelle Italia Endurance, diamètre 42mm. Elle était monté sur une Harley Sportster (!) qui n’était plus bouger pendant plus que 10 ans.
La fourche a bien fuité et comme il n'y a plus de pièce détachée dispo pour cet fourche j'ai convaincu le propriétaire que c'est mieux de la me vendre et chercher une autre fourche moins capricieuse.

Il me semble qu'il n'y a presque aucun information disponible sur cet fourche sur l'internet, je ai donc décidé de vous laisser participer à la restauration de la fourche.

La fourche en état de réception :

Fourche Forcelle Italia Endurance 20150210


J'ai commencé tout de suite avec le désassemblage:

Fourche Forcelle Italia Endurance 20150213
Fourche Forcelle Italia Endurance 20150310


Les joints sont mortes. Il y a certains marchandes qui ont encore un vieux stock mais il y a toujours un risque qu'ils sont plus élastiques.
Heureusement mon pote Meister#24 ( http://www.fmsp.net/t5987-hey ) qui a la même fourche connait quelqu'un qui travaille chez un fabricant de joint en Allemagne qui va nous faire un minisérie des nouveaux joints  Very Happy

Fourche Forcelle Italia Endurance 20150215


La construction est assez intéressante; il s'agit d'un tube 42x49mm avec trois pièce en font qui sont emmanché à chaud, c'est tout.

Fourche Forcelle Italia Endurance 20150214


J'ai commencé avec la rectification des pièces :

Fourche Forcelle Italia Endurance 20150311

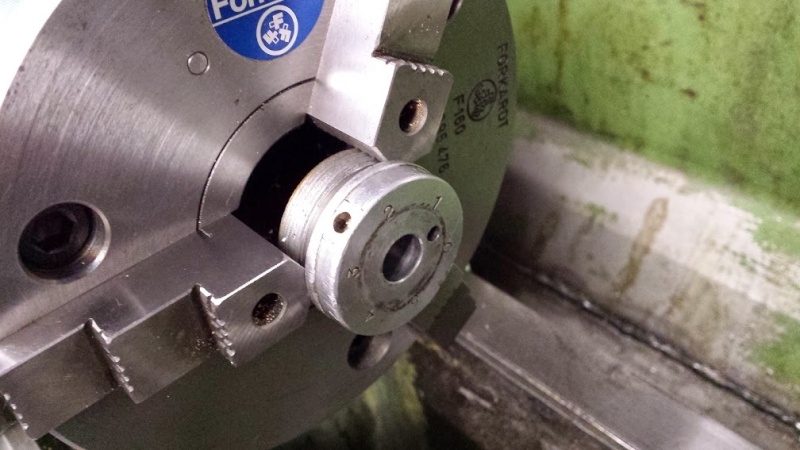

Fourche Forcelle Italia Endurance 20150312
Fourche Forcelle Italia Endurance 20150313
Fourche Forcelle Italia Endurance 20150315


L’étape prochaine est de rectifier les tubes. Il reste encore un peu de travail.
Entre temps j'ai commandé tous les joints toriques chez hug-technik.com

À continuer la semaine prochaine.

Salut Dieter
Revenir en haut Aller en bas
Don Rocket

Don Rocket

Masculin Nombre de messages : 117
Age : 45
Localisation : 94 Maisons-Alfort
Date d'inscription : 14/01/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime1/4/2015, 12:07

Quand j'ai fait le polissage des tubes j'ai vu qu'un de tubes est légèrement voilée (0,12 mm sur la longueur totale)

Fourche Forcelle Italia Endurance 20150410

J'ai le corrigé en peu avec une presse hydraulique

Fourche Forcelle Italia Endurance 20150411

Ce n'est pas parfait car j'ai eu peur de faire une correction fausse... mais c'est encore dans les limites.

Ensuite j'ai poli les surface coulissantes

Fourche Forcelle Italia Endurance 20150412

Ça c'est top...

Fourche Forcelle Italia Endurance 20150316

... par contre ça c'est pas du tout top mais il y a rien que je peux faire parce que ça ne sont pas les paliers lisses à remplacer (l'épaisseur de tube est que 3,5mm...)

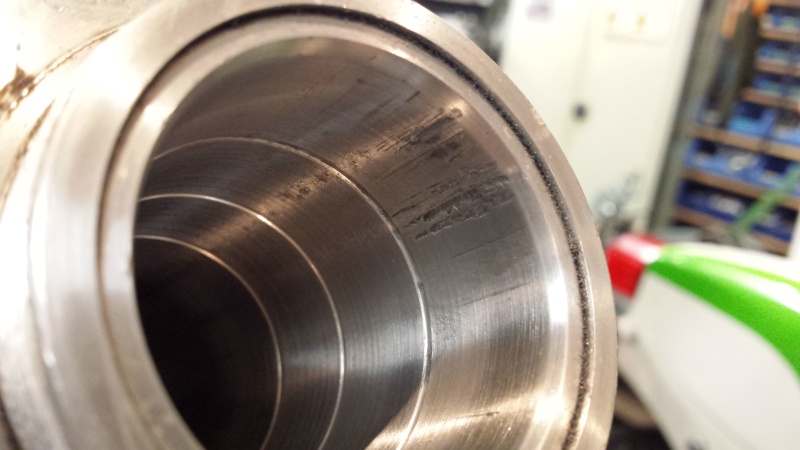

Fourche Forcelle Italia Endurance 20150317


En suite j'ai vérifié le jeu entre les tubes

Fourche Forcelle Italia Endurance 20150413

C'est entre 10/100 et 15/100 selon la position. J'ai pensé que c'est beaucoup mais quelqu'un de Öhlins m'a raconté que c'est bon. En fait il faut un jeu assez large car les tubes se tordent légèrement pendant le freinage et sans jeu la fourche ne peut plus fait son travail.

A continuer...

Salut
Dieter


Revenir en haut Aller en bas
ss2r

ss2r

Masculin Nombre de messages : 1343
Age : 45
Localisation : 02
Date d'inscription : 27/03/2007

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime1/4/2015, 19:53

pour ce qui n est pas top, cela ce refait, si tu veux plus de detail, MP.
a+ luiggio
Revenir en haut Aller en bas
Don Rocket

Don Rocket

Masculin Nombre de messages : 117
Age : 45
Localisation : 94 Maisons-Alfort
Date d'inscription : 14/01/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime3/6/2015, 11:43

Bonjour a tous

Un autre problème est arrivé; l'ancienne propriétaire agrandit les perçages pour l'axe avec une lime huuuh1

Fourche Forcelle Italia Endurance 20150510


Donc, quoi faire ? J'ai bricolé un dispositif pour serrer les tubes

Fourche Forcelle Italia Endurance 20150511


L'alignement sur la table de la machine



Fourche Forcelle Italia Endurance 20150512



Chercher le point de référence


Fourche Forcelle Italia Endurance 20150610



Et l'alésage à 24mm


Fourche Forcelle Italia Endurance 20150513


La portée est un peu irrégulière

Fourche Forcelle Italia Endurance 20150514


Il faillit donc un alésage de 25mm mais c'est en fait le grand maximum

Fourche Forcelle Italia Endurance 20150611


Prochaine problème : les points de fixation des étriers ne sont pas parallèles bom

Fourche Forcelle Italia Endurance 20150612

Je vais voir ça la semaine prochaine.

Salut
Dieter
Revenir en haut Aller en bas
Don Rocket

Don Rocket

Masculin Nombre de messages : 117
Age : 45
Localisation : 94 Maisons-Alfort
Date d'inscription : 14/01/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime13/8/2015, 08:56

Bonjour à tous

Ma femme est déjà parti en vacance avec ma petite fille j'ai donc une semaine pour bricoler Very Happy

Après je vis le problème avec les points de fixation des étriers de frein j'ai recommencé l'usinage. La partie qui prend toujours la majorité de temps c'est la dégauchissage et mesure des pièces.


Fourche Forcelle Italia Endurance 20150811


Fourche Forcelle Italia Endurance 20150812

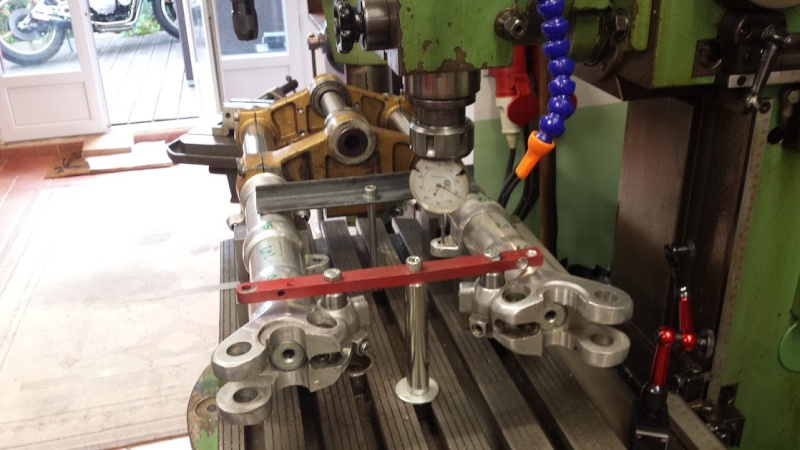

Fourche Forcelle Italia Endurance 20150813



L'usinage c'est juste une affaire de 5 minutes.


Fourche Forcelle Italia Endurance 20150814




Ensuite j'ai re-alésagé les trous pour l'axe. C'est mieux si toutes les opérations d'usinage sont fait
dans la même fixation.


Fourche Forcelle Italia Endurance 20150815




et voilà, le résultat :


Fourche Forcelle Italia Endurance 20150816




Après un peu de polissage je peux commencer l'assemblage


Fourche Forcelle Italia Endurance 20150817


A continuer.


Salut
Dieter
Revenir en haut Aller en bas
JackCélaire

JackCélaire

Masculin Nombre de messages : 1068
Age : 43
Localisation : Berry
Date d'inscription : 13/01/2009

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime13/8/2015, 11:32

Magnifique, j'aime beaucoup ce sujet albino
Revenir en haut Aller en bas
http://sectr.1fr1.net/forum.htm
pm65gt

pm65gt

Masculin Nombre de messages : 171
Age : 56
Localisation : charente maritime 17570
Date d'inscription : 19/09/2009

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime13/8/2015, 12:40

albino superbe boulot en effet !!!!
Revenir en haut Aller en bas
mika46

mika46

Masculin Nombre de messages : 1653
Age : 46
Localisation : chimay belgique
Date d'inscription : 04/07/2015

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime13/8/2015, 17:50

bounce
quel super travail l amis
je vais suivre ce poste avec grand interet
j adore
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6664
Age : 72
Localisation : montfermeil
Date d'inscription : 29/06/2009

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime13/8/2015, 22:01

Précision et méticulosité , on dirait du travail Germanique  albino albino albino albino albino albino
Bravo Dieter pour cette restauration mieux que l'origine bounce bounce bounce bounce bounce

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
Franky

Franky

Masculin Nombre de messages : 175
Age : 60
Localisation : la ciotat
Date d'inscription : 13/08/2014

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/8/2015, 08:14

superbe albino
Revenir en haut Aller en bas
Don Rocket

Don Rocket

Masculin Nombre de messages : 117
Age : 45
Localisation : 94 Maisons-Alfort
Date d'inscription : 14/01/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/8/2015, 13:16

Merci beaucoup pour vos commentaires positives. Je vais vous présenter le progrès de mon projet après mes vacances.

Salut
Dieter
Revenir en haut Aller en bas
L@rgal

L@rgal

Masculin Nombre de messages : 263
Age : 49
Localisation : Merignies
Date d'inscription : 21/11/2012

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/8/2015, 22:26

Super intéressant ! Je n'avais pas encore vu ce type de fourche...!!!

Merci @ Toi Dieter !!!
Revenir en haut Aller en bas
GGer82

GGer82

Masculin Nombre de messages : 1036
Age : 52
Localisation : tarn & garonne
Date d'inscription : 16/06/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime15/8/2015, 08:21

albino  albino   albino
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 991
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime15/8/2015, 09:54

L'extérieur des fourreaux usinés, c'est un sacré avantage pour se dégauchir. Surtout quand les autres points de référence possibles ont été massacrés.
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17461
Age : 60
Localisation : Paris
Date d'inscription : 24/03/2007

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime15/8/2015, 10:09

OUF !!!!  bounce bounce BRAVO !

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
Don Rocket

Don Rocket

Masculin Nombre de messages : 117
Age : 45
Localisation : 94 Maisons-Alfort
Date d'inscription : 14/01/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/9/2015, 14:06

Bonjour à tous

Enfin j'ai terminé le projet ce week-end. Voici quelques photos et explications concernant les dernières étapes.

Tout d'abord j'ai vérifié si le deux point de fixation sont bien parallèles et droit et la fourche glisse sans tension quand toutes les vis sont serrés.
Pour en faire il me fallait un té de fourche ainsi qu'un axe. J'ai trouve les tés de fourche provenance Martin sur Leboncoin. Ensuite j'ai acheté un morceau de 42CrMo4 (42CD4) pour l'usinage d'un axe provisoire.


Voici les photos de la restauration des tés de fourche: Presser le roulement et tube, sablage et peinture.

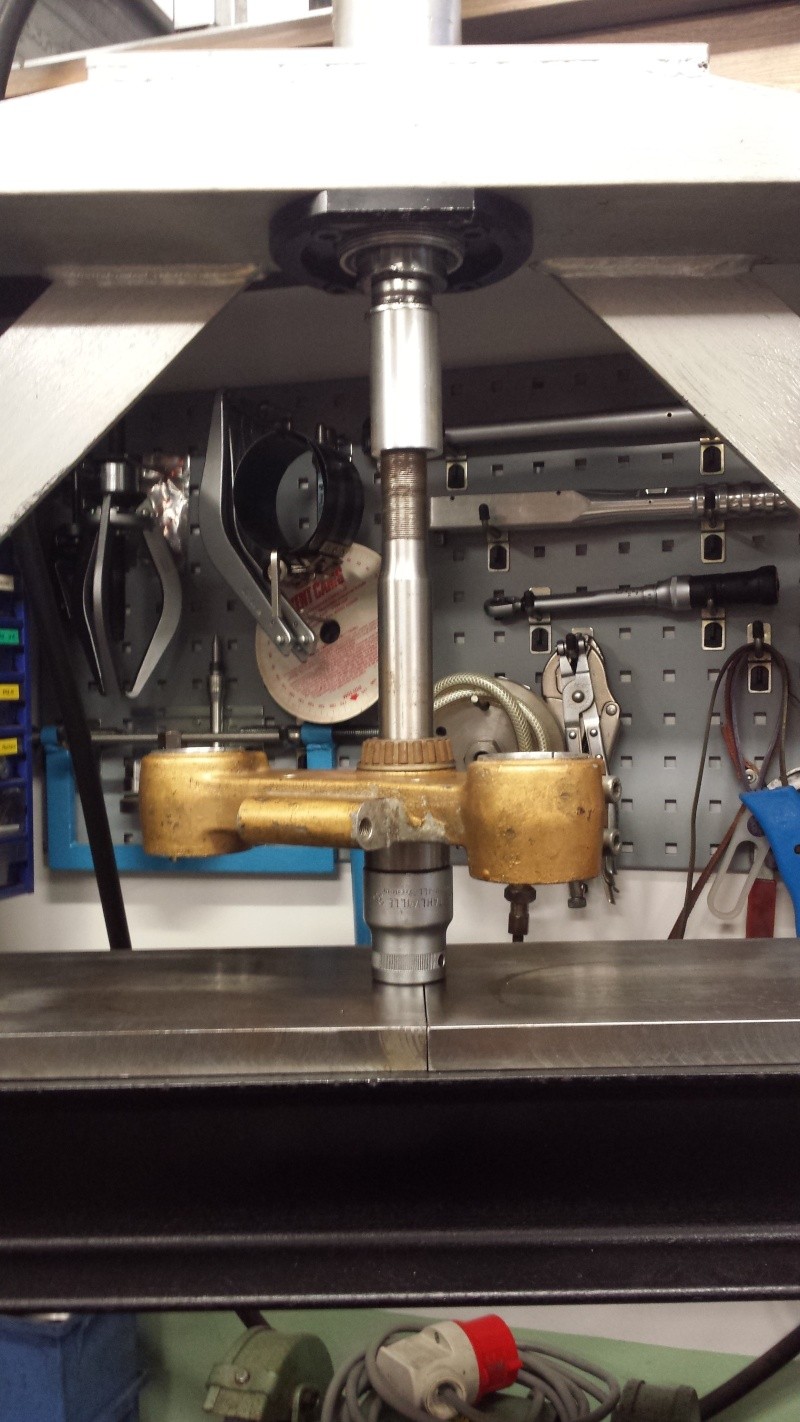

Fourche Forcelle Italia Endurance 20150811

Fourche Forcelle Italia Endurance 20150812

Fourche Forcelle Italia Endurance 20150910



L'axe qui je doit encore adapté au roue avant :

Fourche Forcelle Italia Endurance 20150911

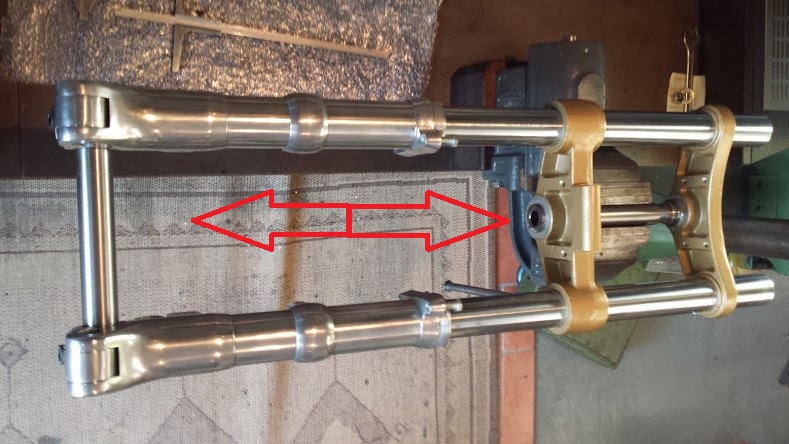

Vérification de glissement, toutes visses serrés mais sans joints et sans ressorts, qu'un peu d'huile :

Fourche Forcelle Italia Endurance 20150912


Ensuite j'ai usiné un outil spéciale pour presser les joints dans leur porteur.

Fourche Forcelle Italia Endurance 20150913

Fourche Forcelle Italia Endurance 20150914

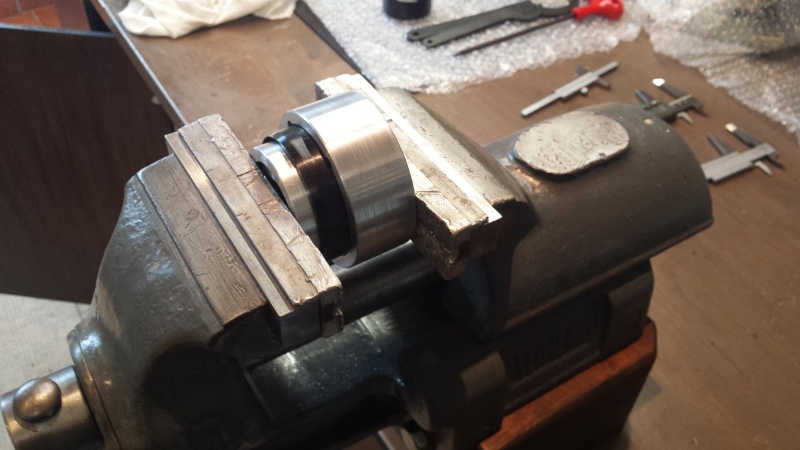

Fourche Forcelle Italia Endurance 20150915



Ensuite il me faillait les bagues d'étanchéité de 10x6x1mm. J'ai eu des 12x6x1mm donc j'ai les modifier. Pour avoir les pièces sans bavure j'ai les coupé comme suit :

Fourche Forcelle Italia Endurance 20150917
Fourche Forcelle Italia Endurance 20150918
Fourche Forcelle Italia Endurance 20150920



Enfin l'assemblage finale :

Fourche Forcelle Italia Endurance 20150921

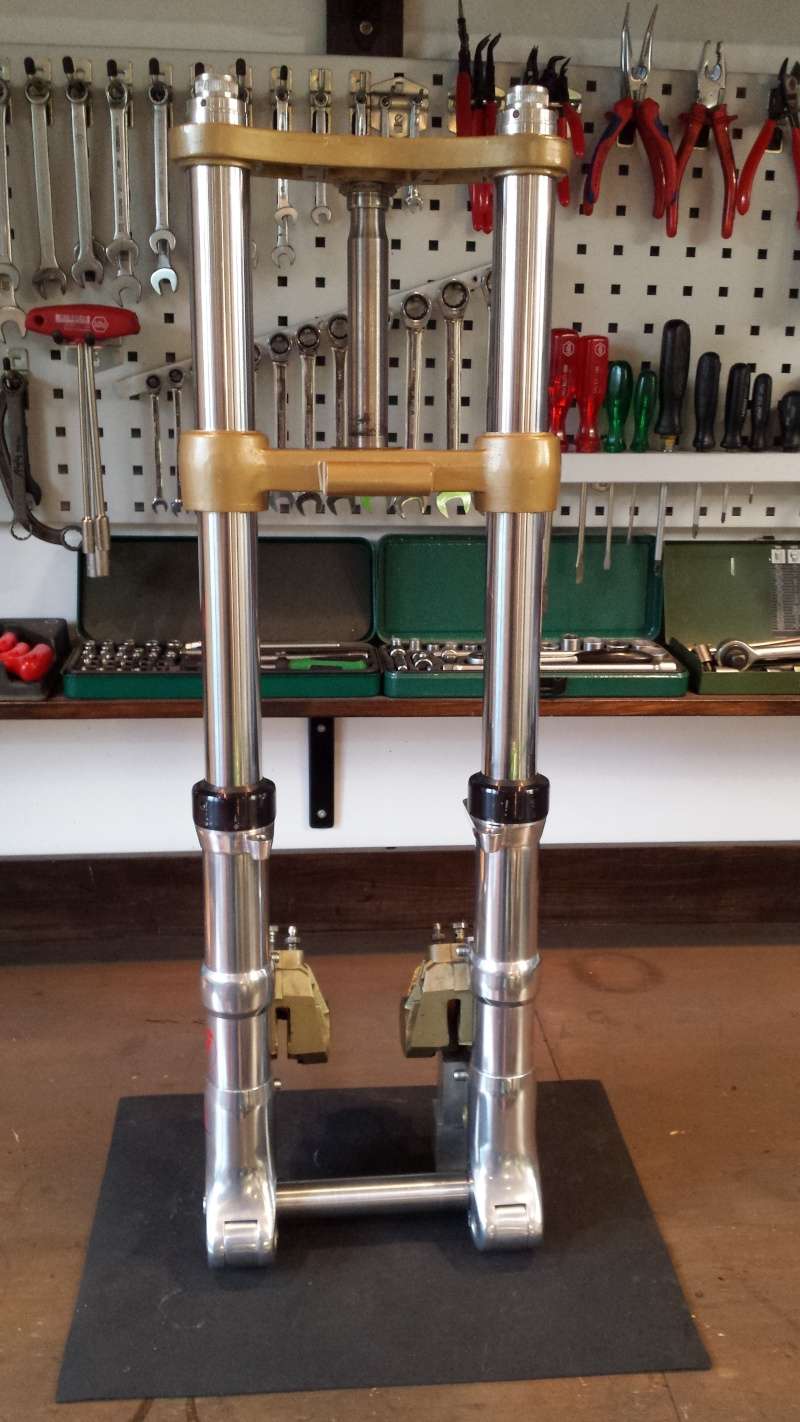

Fourche Forcelle Italia Endurance 20150922

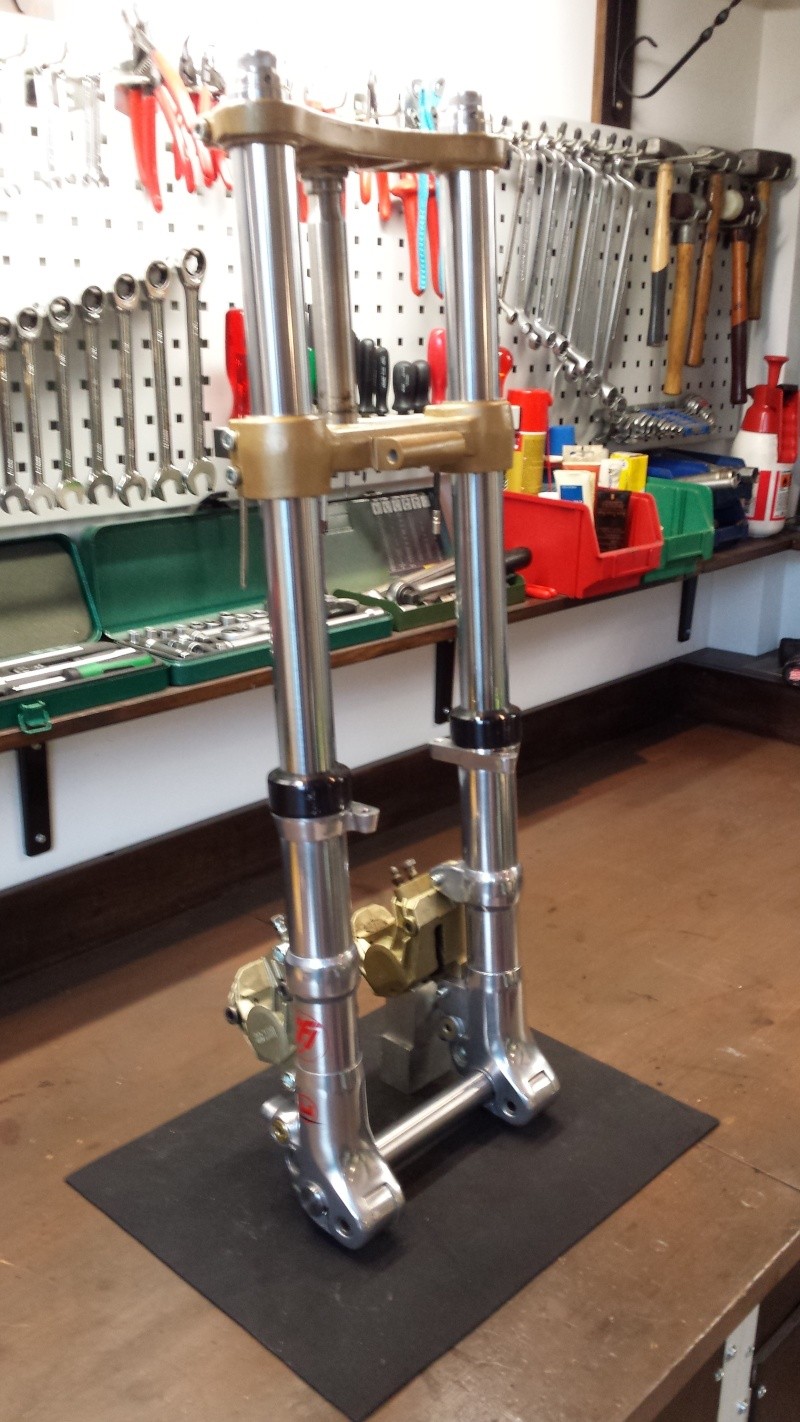

Fourche Forcelle Italia Endurance 20150923


La je suis content, toutes les joints sont bien étanches et j’espère elle va marche bien. Je ne sais pas encore dans quelle moto je vais la installer mais je croix elle va aller bien à ma PSS Rau. Sauf elle a une fourche et les freins d'une ZRX 1100 qui marchent super bien, très vraisemblablement beaucoup mieux que la fourche FI et les freins Brembo 2 piston.
Fourche Forcelle Italia Endurance 20150610

Mais il faut souffrir pour être belle w01

Salut
Dieter
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 991
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/9/2015, 15:20

Bravo, elle a beaucoup plus fière allure qu'au début.
Revenir en haut Aller en bas
Team TZ

Team TZ

Masculin Nombre de messages : 1930
Age : 61
Localisation : Ile de France
Date d'inscription : 05/10/2007

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/9/2015, 15:48

Bonjour
Jolie TRAVAIL bounce bounce bounce  Si tu ne sais que faire de cette magnifique fourche Cool !!! Cool !!!  moi je vœux bien me dévouer pour la poser sur ma Harris angel angel Question Question innocent innocent albino albino w01 w01 w01 w01 cafume1 cafume1 cafume1 je sors ! je sors !

A+
Team TZ
AMFP&M
Revenir en haut Aller en bas
Franky

Franky

Masculin Nombre de messages : 175
Age : 60
Localisation : la ciotat
Date d'inscription : 13/08/2014

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/9/2015, 17:08

très beau travail Cool !!!
l'établi est nickel albino aussi
Revenir en haut Aller en bas
L@rgal

L@rgal

Masculin Nombre de messages : 263
Age : 49
Localisation : Merignies
Date d'inscription : 21/11/2012

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/9/2015, 18:13

Bonjour Dieter,

très beau travail de restauration ! Félicitations !!!
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6664
Age : 72
Localisation : montfermeil
Date d'inscription : 29/06/2009

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime14/9/2015, 19:57

La rigueur Germanique ,beau et efficace bounce bounce bounce bounce

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
mika46

mika46

Masculin Nombre de messages : 1653
Age : 46
Localisation : chimay belgique
Date d'inscription : 04/07/2015

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime15/9/2015, 11:38

mha quelle beau boulot :Bravos
Revenir en haut Aller en bas
STOK51

STOK51

Masculin Nombre de messages : 13031
Age : 60
Localisation : REIMS
Date d'inscription : 28/03/2007

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime27/9/2015, 00:00

MAGNIFIQUE TRAVAIL DANS LES REGLES DE L ART
PAR CONTRE SON MONTAGE NATUREL SERAIT PLUTOT
SUR UNE BIMOTA OU UNE BOXER BIKE CADRE ALU   Very Happy
A+
YVES
Revenir en haut Aller en bas
GARELLI 250



Masculin Nombre de messages : 3
Age : 64
Localisation : PROVENCE
Date d'inscription : 06/01/2017

Fourche Forcelle Italia Endurance Empty
MessageSujet: BESOIN D'AIDE   Fourche Forcelle Italia Endurance Icon_minitime6/1/2017, 14:43

Don Rocket a écrit:
Bonjour le gars

Je suis tombé par hasard sur une fourche Forcelle Italia Endurance, diamètre 42mm. Elle était monté sur une Harley Sportster (!) qui n’était plus bouger pendant plus que 10 ans.
La fourche a bien fuité et comme il n'y a plus de pièce détachée dispo pour cet fourche j'ai convaincu le propriétaire que c'est mieux de la me vendre et chercher une autre fourche moins capricieuse.

Il me semble qu'il n'y a presque aucun information disponible sur cet fourche sur l'internet, je ai donc décidé de vous laisser participer à la restauration de la fourche.

La fourche en état de réception :

Fourche Forcelle Italia Endurance 20150210


J'ai commencé tout de suite avec le désassemblage:

Fourche Forcelle Italia Endurance 20150213
Fourche Forcelle Italia Endurance 20150310


Les joints sont mortes. Il y a certains marchandes qui ont encore un vieux stock mais il y a toujours un risque qu'ils sont plus élastiques.
Heureusement mon pote Meister#24 ( http://www.fmsp.net/t5987-hey ) qui a la même fourche connait quelqu'un qui travaille chez un fabricant de joint en Allemagne qui va nous faire un minisérie des nouveaux joints  Very Happy

Fourche Forcelle Italia Endurance 20150215


La construction est assez intéressante; il s'agit d'un tube 42x49mm avec trois pièce en font qui sont emmanché à chaud, c'est tout.

Fourche Forcelle Italia Endurance 20150214


J'ai commencé avec la rectification des pièces :

Fourche Forcelle Italia Endurance 20150311
Fourche Forcelle Italia Endurance 20150312
Fourche Forcelle Italia Endurance 20150313
Fourche Forcelle Italia Endurance 20150315


L’étape prochaine est de rectifier les tubes. Il reste encore un peu de travail.
Entre temps j'ai commandé tous les joints toriques chez hug-technik.com

À continuer la semaine prochaine.

Salut Dieter
Superbe travail Dieter ! quelle méthode ! un vrai pro !

Peux être tu peux m'éclairer ? Mais si quelqu'un se sent compétent; il est le bienvenu.

Sur ma FORCELLA ITALIA, l'un des réglages d'un fourreau, (pastille dorée graduée de 1 à 5 sur photos) est bloqué.
Simplement grippé ou HS ? Quelle procédure ?
MerciFourche Forcelle Italia Endurance Dsc_0219
Fourche Forcelle Italia Endurance Dsc_0218
Fourche Forcelle Italia Endurance Garell22
Fourche Forcelle Italia Endurance Garell21
Revenir en haut Aller en bas
Don Rocket

Don Rocket

Masculin Nombre de messages : 117
Age : 45
Localisation : 94 Maisons-Alfort
Date d'inscription : 14/01/2010

Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime6/1/2017, 15:14

Bonjour Garelli 250,

A mon avis il faut que tu enlèves les deux petites vis à tête fendue et les ressorts qui sont au-dessous. Ensuite tu ajoutes un peu de dégrippant dans les trouée et essaie de tourner les pastilles très doucement.
Si ça ne marche pas il faut attendre et reessayer après quelques temps. Si ça ne tourne toujours pas tu peux également chauffer avec un pistolet thermique.

Il faut être prudent et patient pour ne pas abimer les surfaces des pièces.

Bon courage
Dieter
Revenir en haut Aller en bas
Contenu sponsorisé




Fourche Forcelle Italia Endurance Empty
MessageSujet: Re: Fourche Forcelle Italia Endurance   Fourche Forcelle Italia Endurance Icon_minitime

Revenir en haut Aller en bas

Fourche Forcelle Italia Endurance
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» [RS Revelation] -> fourche cassée ?
» un mort : rupture d'une fourche en carbone?
» joints spy de fourche
» Démontage d'une fourche
» cherche ....achat .Fourche big foot et timon S meme bricol

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RESTAURATION-
Sauter vers:
