 Restauration Z1R, A l’aide !

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
AuteurMessage
Schiltz_PCM

Schiltz_PCM

Masculin Nombre de messages : 108
Age : 63
Localisation : Troyes
Date d'inscription : 04/01/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime5/7/2015, 12:19

Bonjour à tous,


Merci pour vos félicitations.


Pour les imprimantes 3D, c’est vrai que cela mérite un sujet à part.


Juste quelques lignes à ce sujet.


Ici l’imprimante, que j’utilise, est à dépôt de fil fondu (ABS), c’est une technologie qui est en plein boom, on trouve des imprimantes 3D à moins de 500€. On commence aussi à trouver des fils de différents matériaux (ABS, PLA, Polycarbonate, fil flexible, PVA etc.…). Pour certaines applications, le matériau utilisé est suffisamment résistant, sinon il faut passer à d’autres technologies pour avoir des pièces métalliques, par exemple, mais là, la technologie est encore chère (frittage de poudres, coulée sous vide, etc.…).


Il faut bien sûr un logiciel de CAO 3D pour concevoir les pièces et les sauvegarder au format STL pour les imprimantes 3D.


Je me suis servi, dans mon cas, de l’impression 3D pour comparer le modèle numérique, réalisé en CAO, au réel pour valider les prises de mesures au réglet, pied à coulisse et les formes.


On peut aussi se servir de pièces réalisées en ABS pour créer des modèles qui seront utilisés en fonderie au sable.


Par exemple, on a réalisé un carter d’alternateur pour un team (Hampe), réalisé en impression 3D :

Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_1810" />


Avec ce modèle, il a été réalisé un moule en fonderie au sable pour couler la pièce en alu :


Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_1811" />


La pièce a été, ensuite, usinée, polie et monté sur la moto :


Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_1812" />


A bientôt pour la suite.


Michel.
Revenir en haut Aller en bas
TOMZJRACER

TOMZJRACER

Masculin Nombre de messages : 1455
Age : 56
Localisation : nord
Date d'inscription : 04/06/2008

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime5/7/2015, 12:50

que dire bounce

ca donne envie d'en faire .... w01
Revenir en haut Aller en bas
ericm

ericm

Masculin Nombre de messages : 1422
Age : 48
Localisation : Normandie
Date d'inscription : 12/07/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime5/7/2015, 14:52

Effectivement, .. vu comme ça...
bounce bounce bounce

A+
eric
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6574
Age : 72
Localisation : montfermeil
Date d'inscription : 29/06/2009

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime6/7/2015, 19:41

Jolis carters mais pour l'usineur , il n'y avait pas de prise bom

.Restauration Z1R, A l’aide ! - Page 2 P1010310.

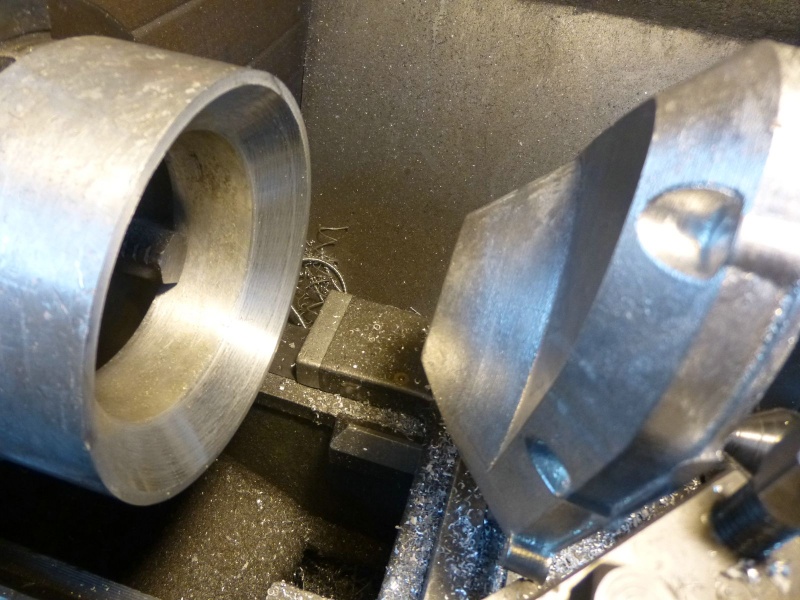

.Exemple de prise de pièce fixée uniquement par pression de la contre pointe sur un cone en alu à la forme , centrage au comparateur.

.Restauration Z1R, A l’aide ! - Page 2 P1010311

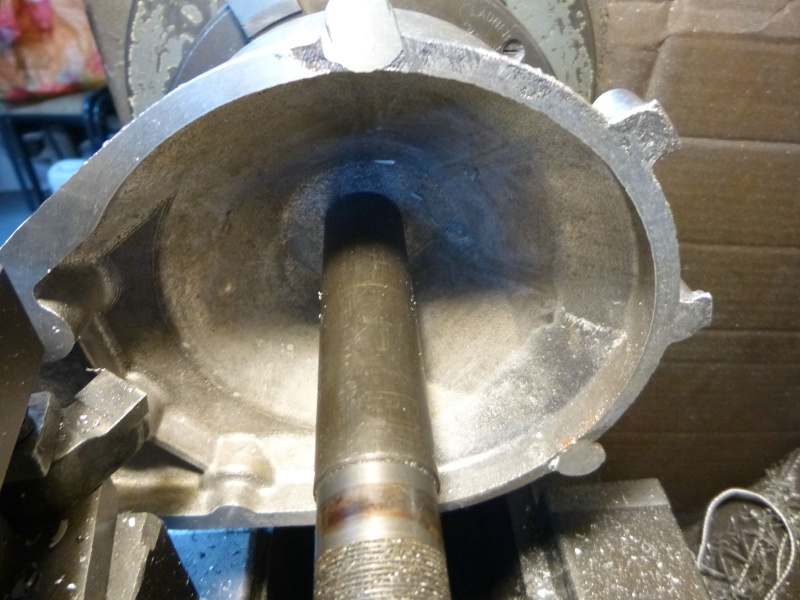

.Centrage assez délicat  et prise de copeaux très légère

.Restauration Z1R, A l’aide ! - Page 2 P1010410

.Restauration Z1R, A l’aide ! - Page 2 P1010312

.Restauration Z1R, A l’aide ! - Page 2 P1010313

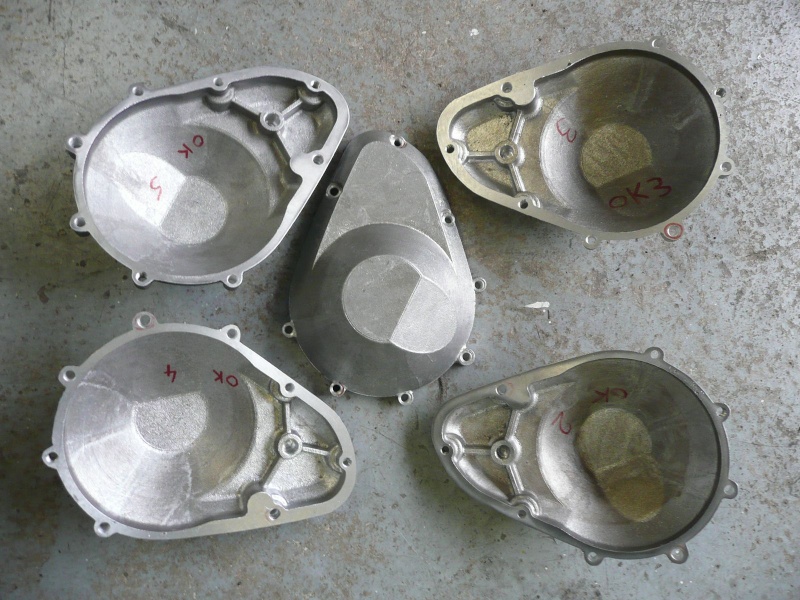

.et voila

.Restauration Z1R, A l’aide ! - Page 2 5_cart10

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
L@rgal

L@rgal

Masculin Nombre de messages : 263
Age : 49
Localisation : Merignies
Date d'inscription : 21/11/2012

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime6/7/2015, 19:56

- Vous avez dit... Bluffé !?!

- Totalement !!!!

Bravo
Revenir en haut Aller en bas
Schiltz_PCM

Schiltz_PCM

Masculin Nombre de messages : 108
Age : 63
Localisation : Troyes
Date d'inscription : 04/01/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime6/7/2015, 20:03

Bonsoir RogerBoldor,

J'attendais ta réaction, "hihi", maintenant je vois comment tu l'as usiné.

Félicitations pour ta prise de pièce, il y a toujours une solution avec Roger.

La prochaine fois, on pensera à l'usineur, promis juré, surtout si c'est toi!!

Encore bravo pour ton imagination et ton expérience en usinage.  bounce bounce

albino
A bientôt.

Michel.
Revenir en haut Aller en bas
Eldudo

Eldudo

Masculin Nombre de messages : 397
Age : 31
Localisation : Haute Normandie
Date d'inscription : 08/02/2011

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime7/7/2015, 08:25

C'est une chance que le cône soit dans le même plan que la face à reprendre  Very Happy
Très beau travail à vous deux  bounce
Revenir en haut Aller en bas
Schiltz_PCM

Schiltz_PCM

Masculin Nombre de messages : 108
Age : 63
Localisation : Troyes
Date d'inscription : 04/01/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime10/7/2015, 19:07

Bonsoir à tous,


La pièce n°3 est terminée, les 3 pièces sont soudées sur le cadre.


Voici la pièce n°2 soudée sur le cadre :


Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_2121" />


La pièce n°1 aussi :

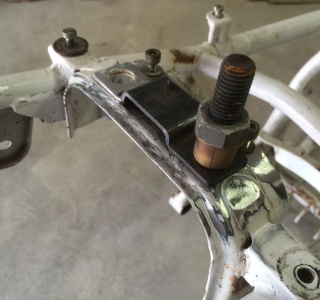

Préparation avant soudure :

Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_2122" />


Après soudure :

Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_2210" />


Nettoyage et meulage des soudures :

Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_2211" />


Les 3 pièces soudées :

Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_2212" />


Le cadre qui a servi de modèle et le cadre refait :

Restauration Z1R, A l’aide ! - Page 2 <a href=Restauration Z1R, A l’aide ! - Page 2 Img_2213" />


Conclusion : quelques minutes pour couper un cadre et quelques semaines pour le refaire !!


La prochaine étape sera donc le sablage du cadre et la peinture époxy.


A bientôt.


Michel.
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 936
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime11/7/2015, 00:50

Re-chapeau bas pour cette copie de l'origine. C'est comme un travail de faussaire, mais pour la bonne cause.
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6574
Age : 72
Localisation : montfermeil
Date d'inscription : 29/06/2009

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime11/7/2015, 07:43

Cette reconstruction à l'origine est vraiment exceptionelle , les connaissances de nouvelles technologies alliées aux compétences et la maitrise des techniques manuelles , bounce bounce bounce bounce

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
Pierre
Admin
Pierre

Masculin Nombre de messages : 17444
Age : 60
Localisation : Paris
Date d'inscription : 24/03/2007

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime11/7/2015, 08:48

bounce bounce OUI, là vraiment respect et bravo devant ce travail

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
chef

chef

Masculin Nombre de messages : 5248
Age : 38
Localisation : Pays de Gex (01)
Date d'inscription : 26/03/2007

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime11/7/2015, 10:08

Super sujet avec des méthodes contemporaines bounce
Revenir en haut Aller en bas
Schiltz_PCM

Schiltz_PCM

Masculin Nombre de messages : 108
Age : 63
Localisation : Troyes
Date d'inscription : 04/01/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime11/7/2015, 19:17

Bonsoir à tous,

Merci à tous pour toutes ces éloges, c'est vraiment super sympa.

A bientôt.

Michel.
Revenir en haut Aller en bas
ericm

ericm

Masculin Nombre de messages : 1422
Age : 48
Localisation : Normandie
Date d'inscription : 12/07/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime12/7/2015, 10:40

Bonjour à tous,

Je ne peux que m'associer à ces félicitations !
bounce bounce bounce

C'est le sens d'origine du mot amateur = celui qui aime !

Encore bravo !
A+
eric
Revenir en haut Aller en bas
luc
Admin
luc

Masculin Nombre de messages : 2201
Age : 53
Localisation : pas loin de Paname
Date d'inscription : 23/03/2007

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime12/7/2015, 11:07

albino albino albino belle restauration

_________________
modèle économique, fait main
Revenir en haut Aller en bas
PKRT



Masculin Nombre de messages : 101
Age : 52
Localisation : Dans la jolie Alsace
Date d'inscription : 13/11/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime13/7/2015, 12:36

Zalut ,


Moi je suis bouche bée ! ( et il en faut ... )


C'est un travail incroyable de reconstruction à l'identique avec un savoir faire et un coup de patte génial !


Bravo ! :Bravos


Phil casse
Revenir en haut Aller en bas
max 05

max 05

Masculin Nombre de messages : 21
Age : 54
Localisation : serre chevalier
Date d'inscription : 15/06/2015

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime13/7/2015, 21:06

bonsoir. memes reflexions que nombre de membres:  CHAPEAU. je savais que certains etaient tres agités mais la ca frise le grand art....splendide tout simplement. pourquoi j ai pas fais un bac f1????. c est bien comme ca que l on appellait les fabrications mécaniques ?? max albino
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 936
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime14/7/2015, 09:40

L'appellation exacte était  "construction mécanique". Le descendant actuel s'appelle "science et technique de l'ingénieur".
Revenir en haut Aller en bas
PKRT



Masculin Nombre de messages : 101
Age : 52
Localisation : Dans la jolie Alsace
Date d'inscription : 13/11/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime14/7/2015, 11:05

Zalut ,


J'ai passé un Bac F1 , l'appellation ( en 1986....) était "technicien en fabrication mécanique"...


J'aime les beaux termes très pimpants ... pour te dire que tu as juste un diplôme ... pour passer à autre chose...... innocent


Phil casse
Revenir en haut Aller en bas
Schiltz_PCM

Schiltz_PCM

Masculin Nombre de messages : 108
Age : 63
Localisation : Troyes
Date d'inscription : 04/01/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime14/7/2015, 11:22

Bonjour à tous,
Encore Merci à tous ceux que je n'ai pas remercié la fois précédente pour vos compliments.Merci

J'ai commencé aussi par un bac F1 et le diplôme était (en 1975) de Bachelier Technicien en construction mécanique, il a certainement dû être modifié au cours des annèes, et continue toujours à évoluer ( STI, STI2D, ....)!!

Merci C'est super sympa.

A bientôt.

Michel.
Revenir en haut Aller en bas
franck

franck

Masculin Nombre de messages : 3376
Age : 53
Localisation : alsace
Date d'inscription : 03/03/2008

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime14/7/2015, 13:45

en 83 le bac F1 c'était bac en construction mecanique GENERALE Very Happy , bon bein on vient tous du meme "pot" on dirait
Revenir en haut Aller en bas
MOUN

MOUN

Masculin Nombre de messages : 368
Age : 41
Localisation : dordogne
Date d'inscription : 24/03/2007

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime15/7/2015, 00:23

En 95 pour moi , c'était productique mécanique
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 936
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime15/7/2015, 00:54

Millésime 77 pour moi. Avec le recul, ça donnait de bonnes bases. En technique s'entend, car pour la culture générale  innocent. On faisait plus de copeaux que de philo !!!
En terminale surtout, c'était maths, physique, technologie, dessin indus', plus quelques couches d'automatisme, de traitements thermiques, etc. L'histoire, la deuxième langue et autres, y'avait pas.
Revenir en haut Aller en bas
phiphi
Admin
phiphi

Masculin Nombre de messages : 1832
Age : 39
Localisation : Senas (13)
Date d'inscription : 12/10/2007

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime16/7/2015, 09:46

Vingt ans plus tard pour ma part mais avec un F2 en 97.
Par contre, il y avait bien la partie culture générale : histoire / anglais / philo contrée+baby foot Very Happy ... (mais le coef était dérisoire par rapport aux épreuves techniques)
Revenir en haut Aller en bas
http://www.godier-genoud.org/forum/index.php
Schiltz_PCM

Schiltz_PCM

Masculin Nombre de messages : 108
Age : 63
Localisation : Troyes
Date d'inscription : 04/01/2013

Restauration Z1R, A l’aide ! - Page 2 Empty
MessageSujet: Re: Restauration Z1R, A l’aide !   Restauration Z1R, A l’aide ! - Page 2 Icon_minitime20/7/2016, 19:53

Bonjour,

Après plusieurs mois d’interruption qui m’ont permis de trouver la plupart des pièces qu’il me manquait, me revoici pour la suite.

Un grand Merci à ALF pour les pièces qu’il m’a vendues.

Pendant ce temps, j’en ai profité pour restaurer un combiné tour - fraiseuse : (2 photos après l'achat)


Restauration Z1R, A l’aide ! - Page 2 Img_2112





Restauration Z1R, A l’aide ! - Page 2 Img_2113

Et une fois restauré :

Restauration Z1R, A l’aide ! - Page 2 Img_2610

Me voici prêt à réaliser des pièces simples chez moi!!!

Une dernière petite pièce qui avait été scié sur le cadre était le support d’antivol de direction.


Je me suis donc mis à la fabrication de cette pièce.


Comme d’habitude, après les prises de mesures, j’ai dessiné cette pièce en CAO et j’ai réalisé une pièce en impression 3D pour vérifier les dimensions et la fonctionnalité.

Restauration Z1R, A l’aide ! - Page 2 Img_2611

Restauration Z1R, A l’aide ! - Page 2 Img_2612


J’ai ensuite réalisé le  contournage extérieur en CN.


Restauration Z1R, A l’aide ! - Page 2 Img_2615

Ensuite sciage et surfaçage : Restauration Z1R, A l’aide ! - Page 2 Img_2616


J’ai ensuite réalisé la rainure verticale par brochage :

Restauration Z1R, A l’aide ! - Page 2 Img_2618  Restauration Z1R, A l’aide ! - Page 2 Img_2619


Finition à la lime pour obtenir la forme finale :  Restauration Z1R, A l’aide ! - Page 2 Img_2620


Ensuite usinage des rainures circulaires intérieures pour l’ergot du barillet :

Restauration Z1R, A l’aide ! - Page 2 Img_2621  Restauration Z1R, A l’aide ! - Page 2 Img_2622


Fraisage de la forme : Restauration Z1R, A l’aide ! - Page 2 Img_2623

Meulage de la colonne de direction pour obtenir une surface plane et perpendiculaire à la colonne :

Restauration Z1R, A l’aide ! - Page 2 Img_2624


Réalisation en tournage d’un centreur pour positionner la pièce pour la soudure :

Restauration Z1R, A l’aide ! - Page 2 Img_2625  Restauration Z1R, A l’aide ! - Page 2 Img_2626 Restauration Z1R, A l’aide ! - Page 2 Img_2627



Soudure par brasage et Vérification de la fonctionnalité avec le barillet : Restauration Z1R, A l’aide ! - Page 2 Img_2628




Protection de tous les taraudages, filetages et des parties sensibles avant sablage et peinture :


Restauration Z1R, A l’aide ! - Page 2 Img_2629



Et voici le cadre après sablage et peinture :


Restauration Z1R, A l’aide ! - Page 2 Img_2710 Restauration Z1R, A l’aide ! - Page 2 Img_2712


Le remontage va pouvoir se faire tranquillement.

A bientôt.

Michel.
