macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeJeu 21 Nov 2013 - 0:25

C'est sur Clichy même, très compétents et sympas. Mon propos tenait aux spies et graisseurs.

Petit retour, le bord de jante est bel et bien usiné et c'est totalement logique parce qu'il doit servir un peu de référence pour faire le reste.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Img_0710
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Greffe des disques avant   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 2:20

Quand on se lance dans ce genre de bitza avec une fourche de ci, une roue de là et des étriers venus d’ailleurs, il y a deux étapes auxquelles on n’échappe pas : les frettes de disques et les pattes d’étriers.
Tout commence par un travail d’études, mené ici dans un bureau du type open space. La suite logicielle utilisée pour produire les dessins des pièces est la bien connue : Alamano. Elle se combine avec un remarquable système de métrologie 3D. Aperçu :
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph0_im10
A gauche, la roue et les disques à mesurer. Au centre, le rectangle blanc est l’interface graphique, entourée de ses outils de palette graphique. En rose au-dessus, le cœur du puissant calculateur, posé au milieu des palpeurs du système de métrologie. Un autre calculateur plus puissant encore est partagé avec les autres services et utilisé de temps à autre pour les calculs les plus évolués (pour les érudits, ceux du type racine carrée ou cosinus).

Pour dimensionner la pièce, différents disques ont été mesurés. Depuis le plus ancien (250 TZ de 92), tous font 5 mm d’épaisseur et sont ajourés de partout. Le plus minimaliste est celui-ci, appartenant à une ZX10R 2011.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph1_im10

Pour ne pas connaître une très grande solitude dans un freinage genre Adélaïde à Magny Cours, les frettes de la GPZ feront prudemment 7 mm d’épaisseur. Elles supporteront finalement des disques flottants neufs, prévus pour une 500 CB.
Les dessins, après quelques calculs abordés sous le bon angle et parfois en prenant la tangente (merci à ma prof’ de maths à domicile pour son aide dans certaines formules oubliées et ses brillantes démonstrations) :
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph2_de10
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph3_de10

Les bruts en alu 7022, 3,6 kg chacun à ce stade :
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph4_im10

Tentative de carottage pour l’alésage. Technique abandonnée pour la deuxième pièce. Les copeaux ne s’évacuent pas, il faut ressortir le trépan tous les 4/5 mm.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph5_im10

Forêt plus classique sur la seconde pièce.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph6_im10

La pièce est prise par l’extérieur, usinages d’une face et d’une portion de diamètre extérieur.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph7_im10

Alésage du centre
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph8_im10

Je la prends, je la retourne et je la cale, je lui enlève son voile et je l’empêche de sauter. A renouveler à chaque reprise de pièce dans le mandrin. La pièce est saisie par le centre dans le cas présent.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph9_im10

Fin du diamètre extérieur, puis de l’autre face, tout est parallèle et perpendiculaire dans les 2/100 mm.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph10_i10

Le niveau des copeaux commence à monter.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph11_i10

Même forme globale que les bruts du départ, mais en plus beau et surtout plus aux cotes.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph12_i10

Réalisation de la face qui recevra les vis de fixation au moyeu.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph13_i10

Tournage de la pente côté fourche.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph14_i10

Résultat intermédiaire.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph15_i10

Réalisation de l’épaulement qui supportera le disque.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph16_i10

Ebauche en forme d’escalier de la pente côté roue.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph17_i10

Finition ensuite de cette même pente. Fin de la partie tournage. Chaque pièce pèse environ 570 g à ce stade.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph18_i10

Perçage des trous de vis (moins 6 grammes). La pièce est du même diamètre que le plateau tournant, d’où cette forêt de brides « contournantes ». Un centreur tourné spécialement et placé entre le trou du plateau et l’alésage de la pièce garantit la concentricité.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph19_i10

Avec le même montage, fraisage de lumières en arrondi qui outre l’allègement (- 16 g) permettront une fixation sur le plateau.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph20_i10

Après usinage des logements pour les bobines qui donnent la caractéristique de flottants aux disques (– 15 g).
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph21_i10

Les pièces seraient fonctionnelles telles que. Il reste de la matière en trop et la poubelle à copeaux a été vidée entre temps. Gaz ! Là, ça va barder. Deux étapes du processus.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph22_i10
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph23_i11

C’est fini, les derniers allègements ont permis de gagner 245 g (535 g avant exécution). La pièce avoue au final 0,00029 tonne.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph24_i10

Montage du disque avec les bobines, circlips et diverses rondelles, avant pose sur la roue.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph25_i10
Revenir en haut Aller en bas
ferrailleur

ferrailleur

Masculin Nombre de messages : 2511
Age : 59
Localisation : au pays des algues vertes/ groland
Date d'inscription : 08/10/2008

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: re Prepa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne    Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 6:38

w01
bon ,ben la  il y a rien a dire albino
beau boulot de professionnel bien outillé qui sait bosser ;
 il y avait pas moyen de trouver des disques complets  existants  ???

alain
Revenir en haut Aller en bas
la tige

la tige

Masculin Nombre de messages : 719
Age : 53
Localisation : puy de dome-auvergne
Date d'inscription : 18/06/2008

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 6:58

beau travail, 2 questions

- ou as tu trouvé les pions?
- tu ne traites pas la frette ( genre anodisation) qui te permettrait de ralentir l'ovalisation des logements ( maladie classique des brembo flottants que j'essaie de régler en ce moment)...?
je cherche des pions en diametre 15 pour faire une cote réparation.


Dernière édition par la tige le Mar 3 Déc 2013 - 16:05, édité 1 fois
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6827
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 7:45

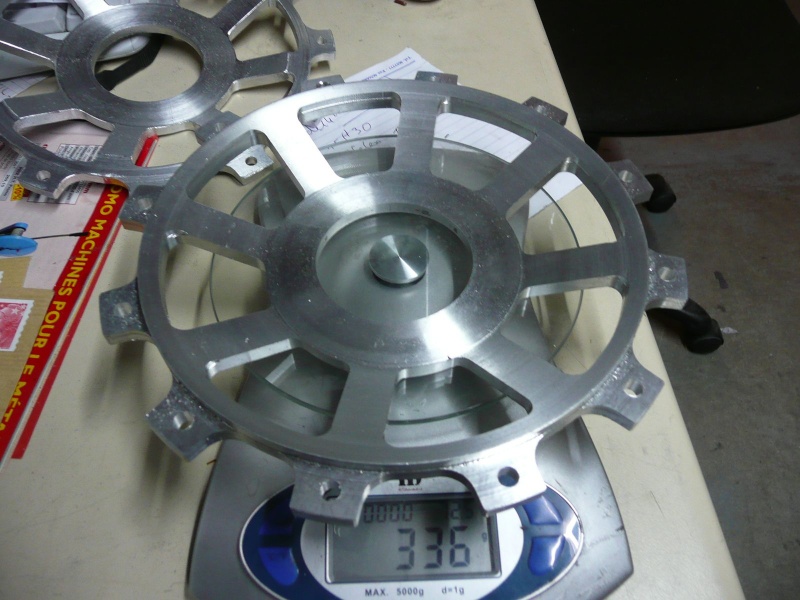

J'avais fait presque pareil.
.Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 5_fret10
.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Frette10
.Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Disque10

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 10:09

ferrailleur a écrit:
.../...
 il y avait pas moyen de trouver des disques complets  existants  ???
.../...
Il faut qu'ils correspondent en diamètre de moyeu, à peu près en diamètre extérieur, en position des trous de fixation et en déport. Je n'ai même pas cherché.
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 10:13

la tige a écrit:
beau travail, 2 questions

- ou as tu trouvé les pions?
- tu ne traites pas la frette ( genre anodisation) qui te permettrai de ralentir l'ovalisation des logements ( maladie classique des brembo flottants que j'essaie de régler en ce moment)...?
je cherche des pions en diametre 15 pour faire une cote réparation.




Le disque de 500 CB est en deux morceaux. Il a aussi une frette toute plate pour le fixer à la roue. J'ai récupéré les "bobines" (c'est le terme utilisé par France Equipement) dessus.
C'est vrai qu'une anodisation dure des encoches extérieures serait un plus. Je vais essayer de me renseigner.
Pour tes pions, vois avec France Equipement qui en détaille peut-être, sinon, un tourneur doit pouvoir te les faire.
Revenir en haut Aller en bas
Team TZ

Team TZ

Masculin Nombre de messages : 1934
Age : 61
Localisation : Ile de France
Date d'inscription : 05/10/2007

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeLun 2 Déc 2013 - 10:36

Bonjour
Les petites pièces entre disque et frète sont des "diabolo ou bobines" ... C'est vendu au détails chez France équipement et il est FORTEMENT conseillè de change à chaque démontage les petit anneau élastique  ainsi que les rondelles de calage latéral ......innocent innocent innocent Pour éviter les mauvaises surprise huuuh1 huuuh1 huuuh1

À+
TeamTZ
AMFP&M
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Montage d’un bras oscillant de 250 KR1   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 3:23

Globalement, Miss GPZ souffre d’embonpoint. On n’en est pas à l’obésité, mais Mémère a eu des parents qui l’ont nourrie à coups de matériaux épais. Point de régime Dukon pour elle, mais un séjour prolongé dans la clinique du Docteur Mac PepR est en cours. Aujourd’hui, elle a perdu environ 1,5 kg, son bras oscillant d’origine laissant place à un élément de 250 KR1.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 01_2_b10

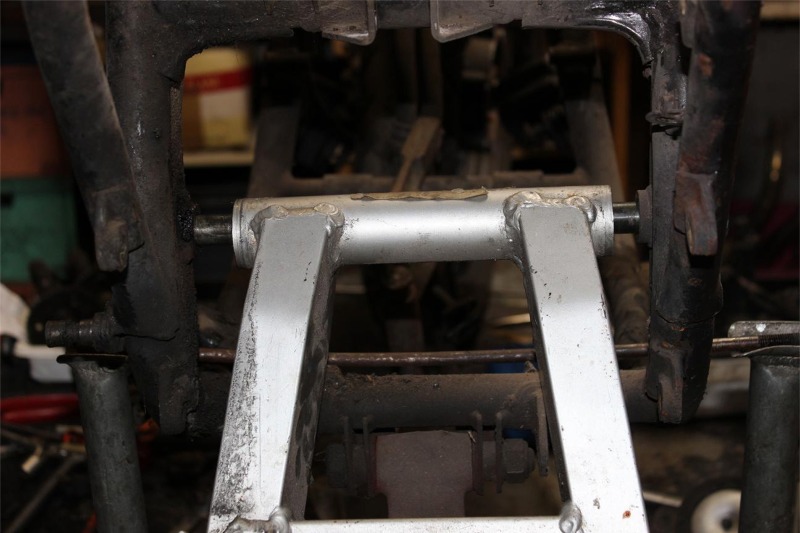

Petit problème, il y a comme du jeu latéral.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 02_du_10

En détail
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 03_du_10

Le travail commence par le traitement de l’axe d’origine qui est à la fois trop petit et trop gros.
Trop petit parce que sur une moto moderne, les axes sont tubulaires et de fort diamètre, pour plus de rigidité. Ca oblige à reprendre les paliers sur le cadre et là, pas simple, même en se contentant d’augmenter d’un ou deux mm. On verra plus tard.
Trop gros pour passer dans le logement du bras de KR1. Il a fallu augmenter d'un mm l'intérieur de l’entretoise qui sert de bague intérieure aux roulements.
Tant que le tour est en route, l’axe d’origine GPZ subit quelques interventions pour lui réduire en particulier le tour de taille.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 04_com10

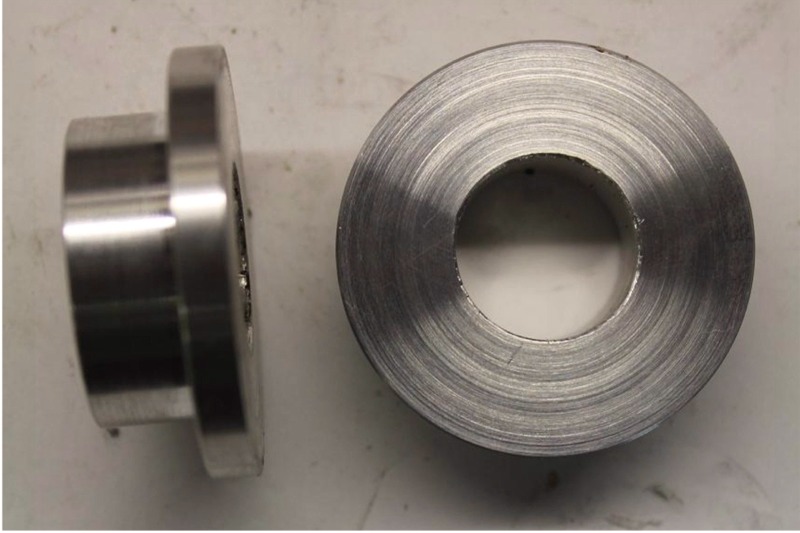

Une barre de Forthal fournit presque sans intervention les deux entretoises épaulées.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 05_ent10

Qui sont ensuite mises en place.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 06_nou10

Vue en détail
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 07_nou10

C’est tout pour aujourd’hui. Des choses plus longues se profilent.
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6827
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 8:34

Quelle est la dimension maximum pour le passage du pneu ? ça semble bien étroit Question

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
STOK51

STOK51

Masculin Nombre de messages : 13049
Age : 60
Localisation : REIMS
Date d'inscription : 28/03/2007

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 9:46

IL RESTE COMBIEN DE MM DE TOILE ENTRE LE TROU INTERIEUR ET L AMINCISSEMENT EXTERIEUR DE TON AXE DE BRAS OSCILLANT ?
CAR D ORIGINE C EST DU CARAMEL MOU affraid
C EST DE LA FERRAILLE QUI SE TORD SUR LE GENOU J EN AI DEMONTE DES QUANTITES QUI ETAIENT TORDUS
LE TEST INFAILLIBLE
EN FAISANT TOURNER L AXE DANS SON LOGEMENT LA ROUE ARRIERE OSCILLAIT DE DROITE ET DE GAUCHE DE PLUSIEURS  MM

SUR MES MACHINES DE COURSE J UTILISE DU STUB POUR LES AXES DE BRAS OSCILLANT angel

CEUX LA J EN AI JAMAIS TORDU MEME SUR UNE CHUTE innocent

A+
YVES
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 12:38

@ Roger.
Ca passe sur la moto dont je ne fais finalement que la copie. En VMA, c'est 150 mm maxi pour le pneu AR.

@STOK51
J'ai laissé une toile mini d'environ 3,5. Et cet axe n'est pas en chewing-gum renforcé Chamalow ou en daubio-merdium. A vue de nez en l'usinant, c'est du genre 100/105 hbars. Comme toi j'en ai été surpris.
Si je devais le refaire, je prendrais plutôt du 25 CD4 que du STUB. Le 100C6 du STUB est le même acier que celui des roulements. C'est à dire avec des qualités de dureté, mais sûrement peu d'élasticité. Pas de frottement dans un axe de bras osc., donc intérêt de la dureté un peu secondaire. Avec du STUB tu as l'extérieur immédiatement nickel, mais c'est raide à l'outil.
Revenir en haut Aller en bas
Lemarquis

Lemarquis

Masculin Nombre de messages : 3030
Age : 61
Localisation : Belgique
Date d'inscription : 15/01/2008

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 13:45

albino Beau travail macpepr.
Léon.
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13585
Age : 56
Date d'inscription : 23/03/2007

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 18:41

macpepr a écrit:
@ Roger.
Ca passe sur la moto dont je ne fais finalement que la copie. En VMA, c'est 150 mm maxi pour le pneu AR.

t es sur que c est un bras de kr1 sur la moto de jean luc?

moi je ne crois pas
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
Pierre
Admin
Pierre

Masculin Nombre de messages : 17484
Age : 61
Localisation : Paris
Date d'inscription : 24/03/2007

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 18:49

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 007-co10
Si, Bruno, je t'assure w01

_________________
- Les cons, ça ose tout, c'est même à ça qu'on les reconnaît
- Traiter son prochain de con n'est pas une insulte, c'est un diagnostic  !!!!
- Le succès n'est pas final, l'échec n'est pas fatal : C'est le courage de continuer qui compte. W.Churchill.

-"le problème, c'est que ça me grippe les carbus. Même quand je coupe, les gaz restent en grand"
-"ça doit les changer....."  casse     Joe Bar Team
Revenir en haut Aller en bas
http://www.fmsp.net/forum.htm
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 19:22

C'est un bras de KR1 S qui est légèrement différent. Le mien est un KR1 tout court. Tendeurs de chaîne et diamètre d'axe ne sont pas identiques.
Revenir en haut Aller en bas
JackCélaire

JackCélaire

Masculin Nombre de messages : 1068
Age : 43
Localisation : Berry
Date d'inscription : 13/01/2009

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 8 Déc 2013 - 20:52

Formidable construction. albino
Revenir en haut Aller en bas
http://sectr.1fr1.net/forum.htm
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Fabrication des pattes de freins avant   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeSam 14 Déc 2013 - 13:06

Encore beaucoup de copeaux sur cette partie du projet. Avec la fin de ce gros morceau, le « train avant » est allé … de l’avant.
Disque en place, un des bon vieux étriers Lockheed est présenté. Si je ne les avais pas eus à ma disposition, je pense que j’aurais opté pour autre chose, car leur configuration n’est pas terrible. Au moins auront-ils la touche très « vintage » qui sied si bien à une moto de VMA. Signalons au passage que le règlement technique n’autorise que deux pistons maximum par étrier.
Ca commence mal. Le décalage entre fixations de l’étrier et oeillets de fourche est dans le mauvais sens. La patte de liaison devra adopter une forme d’escalier.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph1_im11

Relevé des cotes pour la vue de profil. L’important : les trous, matérialisés par des piges. Les règles et équerres permettent de mesurer les distances selon deux axes. Pour le bon résultat, il ne faut pas oublier de retirer ou d’ajouter un demi diamètre par ci, une épaisseur de règle par là.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph2_im10

Une fois les cotes consignées sur un dessin, un gabarit en carton permet de vérifier qu’il n’y a pas une grosse erreur.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph3_im10

Au départ, c’est ce bloc de Forthal qui devait servir de brut (on prend ce qu’on trouve). Il faut « simplement » le découper en tranches.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph4_im11

Roger Ruiz dispose d’une scie à ruban, bien pratique pour ébaucher ce genre de pièce. Après trois secondes de négociation, on tombe d’accord. Il me fournit le même métal dans l’épaisseur qui convient, je découpe mes bruts avec son matériel et il garde le gros bloc de Forthal. Je ressors de chez lui avec ces deux ébauches.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph5_im11

On commence par caler les pièces au pif dans l’étau et usiner deux première surfaces.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph6_im11

Les surfaces désignées par les flèches sont parallèles entre elles et peuvent servir de références pour la suite.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph7_im11

Exécution des perçages. Sur cette vue, on voit que les bruts sont un peu justes ou que les trous auraient gagné à être déplacés de quelques mm.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph8_im11

A partir de ce moment, ce sont les trous qui serviront de référence. Retour des piges du début pour positionnement dans l’étau et usinage d’une autre face.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph9_im11

La machine travaille, l’homme pense.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph10_i11
[size=10"] [/size]
Les parties rectilignes sont terminées.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph11_i11

Mise en place du plateau tournant pour exécuter les nombreux arrondis.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph12_i11

La forme extérieure est presque terminée.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph13_i11

Usinage des marches d’escalier.
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph14_i11

Travail d’allègement en cours.
[size=10"]Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph15_i11[/size]
[size=10"] [/size]
Allègements terminés. Les copeaux partis représentent 30 % du poids de la pièce. Au temps passé, ça fait cher le gramme (moins que la coke, mes tarifs sont raisonnables).
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph16_i11

[size=10"]Partie fraisage terminée.[/size]
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph17_i11

Taraudages.
[size=10"]Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph18_i11[/size]

[size=10"]Pose immédiate de filets rapportés pour renforcer les taraudages (pas fin de 10X1,25).[/size]
Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph19_i11
[size=10"] [/size]
Vérification finale, tout va bien. Ouf !

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Ph20_i11
Revenir en haut Aller en bas
bruno
Admin
bruno

Masculin Nombre de messages : 13585
Age : 56
Date d'inscription : 23/03/2007

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeSam 14 Déc 2013 - 13:41

c est super bien realisé,il n y a pas a dire mais si je puis me permettre,tu aurais eu moins de problemes de fabrication si tes disques avaient eu moins de deport
Revenir en haut Aller en bas
http://special-kawasaki.aforumfree.com
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeSam 14 Déc 2013 - 14:15

Ah cha ch'est chur. Ce sera rectifié sur la prochaine.
Revenir en haut Aller en bas
rogerboldor
Admin
rogerboldor

Masculin Nombre de messages : 6827
Age : 73
Localisation : montfermeil
Date d'inscription : 29/06/2009

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeSam 14 Déc 2013 - 15:39

C'est justement ce que je me disais , quitte à faire les frettes , mettre 10mm de déport en moins , si les étriers ne touchent pas les bâtons de roue bien sûr , belle réalisation mais mauvaise étude au départ  casse

_________________
-celui qui veut faire quelque chose trouve un moyen
-celui qui ne veut pas le faire trouve une excuse

La connaissance s'acquiert par l'expérience. Tout le reste n'est que de l'information. (A. Einstein)

Un pessimiste fait de ses occasions des difficultés,et un optimiste fait de ses difficultés des occasions.

"L'un des grands plaisirs de la vie est de faire ce que les autres prétendent que tu ne sauras pas faire."
Walter Bagehot
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeSam 14 Déc 2013 - 19:39

rogerboldor.../...  si les étriers ne touchent pas les bâtons de roue bien sûr .../...


Tu l'as dit bouffi !


Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Img_1210



Il y a entre 5 et 10 mm de "garde au bâton". Donc le petit problème se serait juste un peu moins posé.
Revenir en haut Aller en bas
STOK51

STOK51

Masculin Nombre de messages : 13049
Age : 60
Localisation : REIMS
Date d'inscription : 28/03/2007

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 15 Déc 2013 - 10:52

BEN MOI JE DIS QUE POUR UN COUP D ESSAI C EST PAS MAL DU TOUT  innocent

DES BROUILLONS COMME CELUI CI J EN VOIS PAS SOUVENT  casse  casse  casse

ET  AVANTAGE D AVOIR LES DEPORTS DE DISQUES MAXI C EST QUE L ON PEUT MONTER DES JANTES DIFFERENTES
COMME PAR EXEMPLE DES DYMAG MAGNESIUM AVEC LEURS BATONS EN H QUI SONT ASSEZ VOLUMINEUX

A+
YVES
Revenir en haut Aller en bas
la tige

la tige

Masculin Nombre de messages : 719
Age : 53
Localisation : puy de dome-auvergne
Date d'inscription : 18/06/2008

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 15 Déc 2013 - 17:14

je reviens sur 2 trucs:

- tes disques sont montés flottants ou rivetés fixes sur les frettes?

- qu'as tu monté comme silent-blocs dans l'amortisseur de couple ( caoutchouc ou PU?)
Revenir en haut Aller en bas
macpepr

macpepr

Masculin Nombre de messages : 1045
Age : 60
Localisation : Arnouville (95)
Date d'inscription : 04/04/2013

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitimeDim 15 Déc 2013 - 18:07

C'est un montage semi flottant. Dans le système de fixation par bobines entre disque et frette, il y a une rodelle élastique qui rattrappe le jeu. Une fois les pistons serré, le disque peut jouer suffisamment.
Pour les amortisseurs de couple, ce sera caoutchouc PU en shore "90 A".
Revenir en haut Aller en bas
Contenu sponsorisé




Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Empty
MessageSujet: Re: Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne   Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne - Page 3 Icon_minitime

Revenir en haut Aller en bas

Prépa Kawa 750 GPZ 83 pour la Vitesse en Moto Ancienne
Revenir en haut
Page 3 sur 16Aller à la page : Précédent  1, 2, 3, 4 ... 9 ... 16  Suivant
 Sujets similaires
-
» Régulateur de vitesse Kaoko
» Quelle est votre vitesse moyenne ?
» barque alu
» Protection : toit anti-pluie pour vélomobile
» goujon collecteur d'échappement balladeur

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM DES MOTOS SPÉCIALES :: VOS PROJETS/MECANIQUE GENERALE :: RACING-
Sauter vers:
